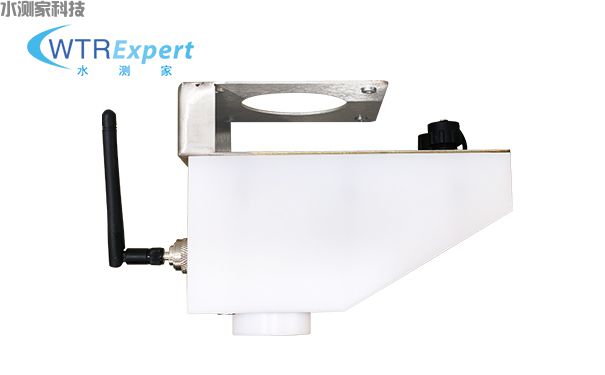

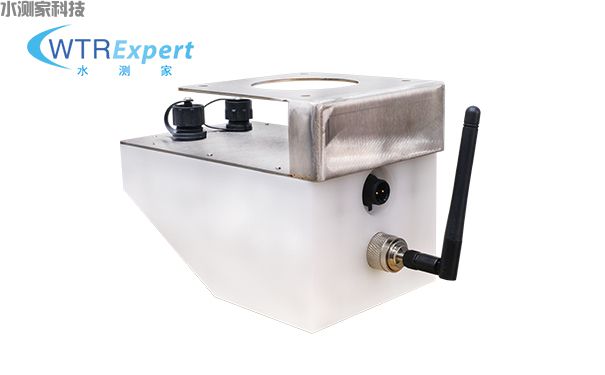

SCJ-LL21 4G遥测雷达流量计
工作原理：
SCJ-LL21 4G遥测雷达流量计是一款集成雷达测速，雷达测量水位的一体化测流产品，同时内置4G DTU和低功耗蓝牙，利用电磁波的多普勒效应测量水体流速，利用调频连续波（FMCW）技术测量水位，通过速度面积法计算流量； 内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速、水位,而且无需校准,无漂移。采用CNC 加工,防护等级达到 IP68，可以在潮湿环境下稳定工作，同时在被水淹没的情况下也不会导致设备损坏。
SCJ-LL21 4G遥测雷达流量计是一款高精度的非接触式测流设备,广泛应用于灌区渠道, 自然河道,城市排水管网,由于非接触的测量，因此无需担心设备阻挡水流，杂物， 可在野外或管网内使用长期使用免维护。
产品特点：
n采用进口多普勒雷达天线，高精度的流速测量；
n根据现场环境， 可选配12 m或5 0m雷达水位计；
n体积小巧， 重量轻，配套专用支架，便于安装；
n内部集成 4G DTU，无需外部DTU 即可通讯；
n流速范围可配置,达到采样精度与速度的最佳匹配；
n配套的配置程序,让调试配置更简单；
n流速测量精度高,而且无漂移,无需校准；
nIP68 防水等级,保证潮湿环境下工作的可靠性，同时被水淹没也不会损坏；
n体积小巧,安装简便,非接触测流，对水体无阻碍；
n现场蓝牙设置参数,4G实现数据远传,同时提供免费平台查看数据；
n内置低功耗蓝牙，便于现场非接触通过手机调试设置参数，查询数据；
n内置外部独立看门狗，确保设备稳定可靠运行；
n支持本地/远程配置升级，历史数据补发功能；
n支持3个中心站同时发送数据(同一时刻,3个中心站同时发送) ；
n支持3个中心站选择不通的通讯协议与3个中心站通讯；

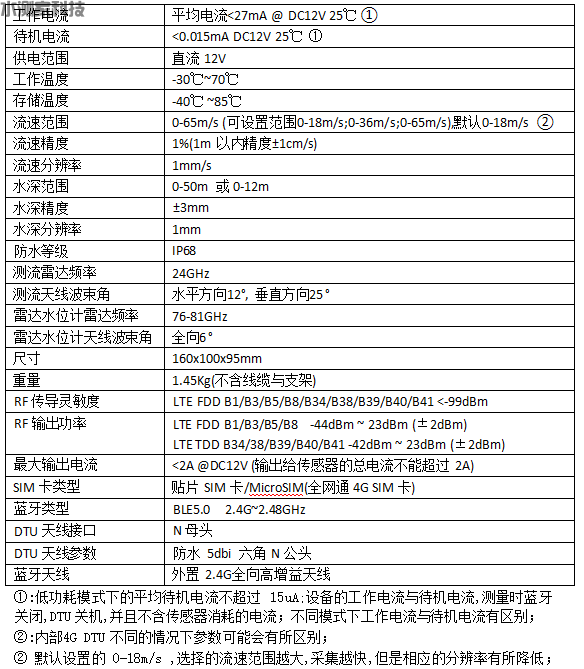

主要技术参数：
安装方式：
选择平直陡峭段（坡面过大水位降低后可能照射不到水面），渠道水流平稳， 速度快的 地方，建议渠道做硬化处理，设备安装在横臂上，保持设备水平逆流（斜面朝向水来的方向）避免在转弯，水底不平，水中有大量漂浮物或障碍物位置安装，同时注意岸边树木或其 它障碍物不要在雷达波照射范围内， 避免造成数据不稳定(横臂外径需要大于40mm)；

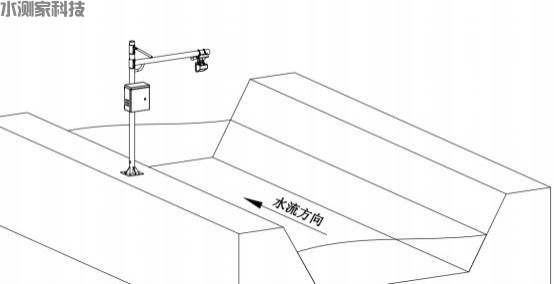

4G雷达流量计安装方式

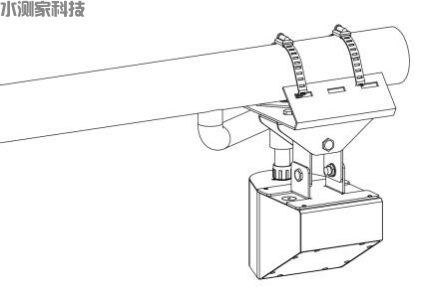

4G雷达流量计安装示意图
雷达流量计桥梁悬挂安装：

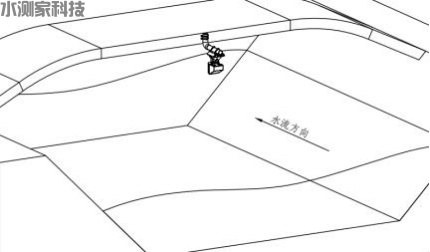

4G雷达流量计桥梁悬挂安装示意图

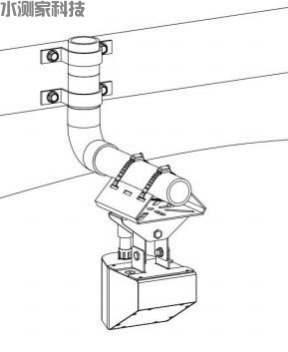

4G雷达流量计桥梁悬挂安装细节图
