小断面矩阵式侧扫雷达测流系统,多点非接触水文测流设备

水测家科技，小断面矩阵式侧扫雷达测流系统是小断面多点非接触水文测流设备，面向灌区、中小河道、渠道等宽度 10 米以内的水利监测场景，突破传统单点雷达流量计局限，依靠多波束矩阵扫描，实现扇形断面多点同步流速采集，为流量计算提供更全面、真实的流场数据支撑。

一、工作原理

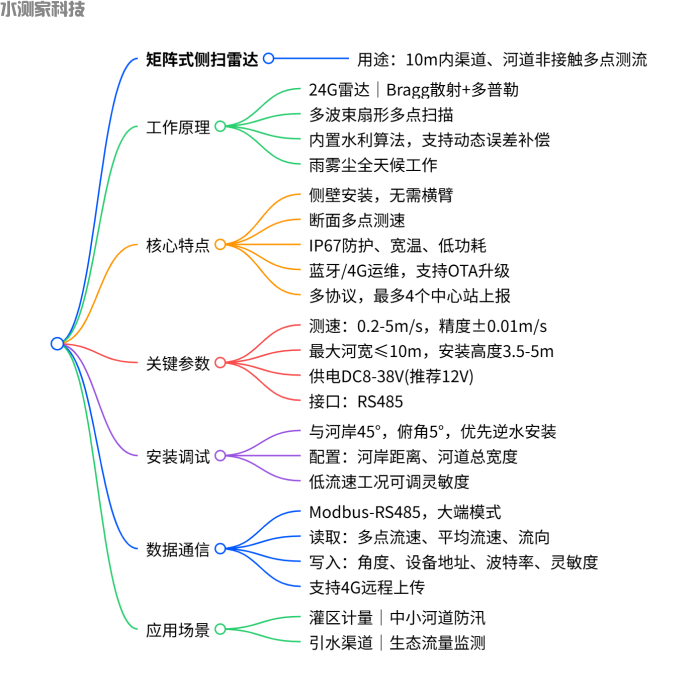

水测家侧扫雷达测流系统原理

设备基于雷达 Bragg 散射与多普勒频移技术，发射 24GHz 雷达波束，无需接触水体，即可捕捉水面水流运动信号，不受雨、雾、灰尘天气干扰，实现全天候不间断监测，同时规避水体泥沙、漂浮物对传感器的磨损破坏。
区别于传统单点雷达只获取一处流速，该雷达采用多波束矩阵方案，扇形覆盖整个过水断面，可同时采集断面内多个点位流速，监测点最小间距可达 0.5m，还原断面流速分布情况。设备内置多种水利计算模型，包含明渠均匀流、天然河道流量计算、非恒定流、水面曲线算法，结合水位、断面参数完成流量计算；支持流速在线标定，可根据渠道糙率、安装坡度动态补偿，消除安装偏差带来的系统误差，提升计量精度。

二、核心产品特点

1. 侧面贴壁安装，施工简单：无需架设横臂伸向水面，支持岸壁、渠道侧壁侧向安装，雷达照射与河岸呈 45°，天线俯仰约 85°，适配空间受限的渠道、灌区场景，降低户外施工成本。

2. 多点面测流：10 米宽度范围内可输出十多个测点流速，完整还原断面流速分布，解决单点测量代表性不足的问题。

3. 低功耗高防护：整机功耗小于 3W；IP68 防护等级，工作温度‑40℃~85℃，适应野外严酷环境。

4. 多模式运维配置：支持4G 小程序远程配置、平台云端运维；支持 OTA 升级、运行状态监控、故障预警推送，大幅降低现场运维工作量。

5. 丰富通信与扩展能力：集成工业 4G 边缘网关，支持 RS485接入；兼容 Modbus 水利标准协议；支持最多4 个数据中心同时上报，可对接水利云平台。

三、关键技术参数

项目	参数指标
测速范围	0.2~10m/s
测量精度	1%(1m 以内精度±1cm/s)
流速分辨率	1mm/s
最大可测河宽	≤10m
安装高度	距离水面 3.5-10m
发射频率	24GHz
波束角	25°/ 12°
测量间隔	2s
防护等级	IP68
供电	DC6-24V，推荐 12V 直流供电
接口	1 路 RS485 接口
通信	4G、RS485 Modbus
多点采样间距	50cm/90cm 等多档可选
工作湿度	≤95%RH

四、安装要点

1. 雷达平面照射方向与河岸夹角建议 45°，天线平面与水平面夹角约 85°（向下俯向河面 5°）；优先逆水流方向安装，尽量保证波束无遮挡投射至水面。

2. 安装完成后，必须在设备中配置雷达到河岸距离、河道总宽度两个关键参数。

3. 低流速工况下，可调整设备灵敏度参数；设备支持顺水、逆水、双向测速模式，根据现场水流方向完成配置。

五、数据交互说明

设备通过 RS485 Modbus 协议完成参数读写与数据读取：可读写雷达至河岸距离、河道宽度、俯仰安装角度、设备地址、波特率、灵敏度、增益等参数；可读取各个河宽位置对应的分点流速、断面平均表面流速、水流方向、固件版本等数据。输出流速单位为 mm/s，寄存器采用大端模式，同时支持 4G 网络将数据远程上传至业务平台，实现无人值守在线监测。

六、主要应用场景

适用于灌区干渠支渠、中小河道、水库溢洪道、引水渠道等小断面水文监测，可实现流速采集、流量计算、雨水情综合监测，服务水资源调度、灌区计量、中小河流防汛、生态流量监控等业务。

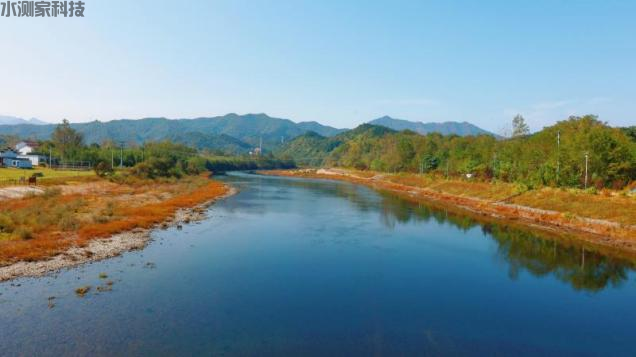

侧扫雷达测流系统使用场景
