SCJ-LL21雷达流量计|明渠雷达流量计

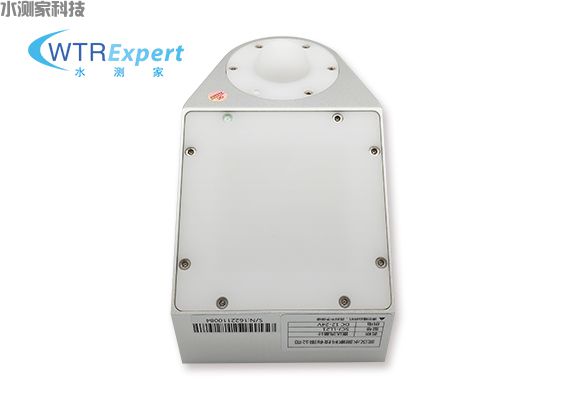

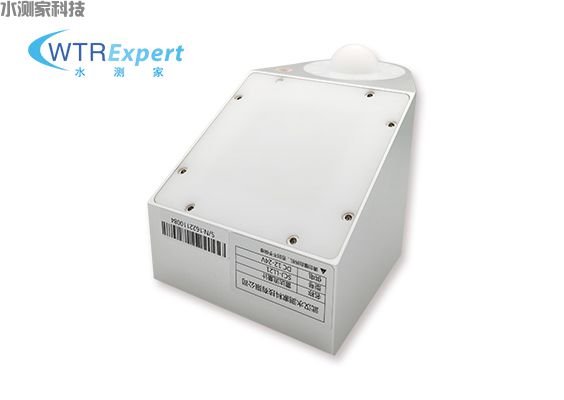

SCJ-LL21 雷达流量计是一款集成雷达测速，雷达测量水位的一体化测流产品，利用电磁波的多普勒效应测量水体流速，利用调频连续波（FMCW）技术测量水位；内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速，水位,而且无需校准,无漂移。

采用铝合金CNC加工,一体化成型， 防护等级达到 IP68，可以在潮湿环境下稳定工作，同时在被水淹没的情况下也不会导致设备损坏；

SCJ-LL21 雷达流量计是一款高精度的非接触式测流设备,广泛应用于灌区渠道, 自然河道,城市排水管网,由于非接触的测量，因此无需担心设备阻挡水流，杂物，可在野外或管网内使用长期使用免维护。

产品特点：

1.采用进口多普勒雷达天线，高精度的流速测量；

2.根据现场环境，可选配7m 或60m雷达水位计；

3.体积小巧，重量轻，配套专用支架，便于安装；

4.标准的RS485接口,通讯距离远；

5.流速范围可配置,达到采样精度与速度的最佳匹配；

6.配套的配置程序,让调试配置更简单；

7.流速测量精度高,而且无漂移,无需校准；

8.IP68 防水等级,保证潮湿环境下工作的可靠性，同时被水淹没也不会损坏；

9.体积小巧,安装简便,非接触测流，对水体无阻碍；

10.可配套本公司遥测终端机,实现数据远传,同时提供免费平台查看数据;

主要技术参数

①不同工作模式下电流不一样,默认的连续采集模式功耗；

②默认设置的0-18m/s ,选择的流速范围越大,采集越快,但是相应的分辨率有所降低；

③通讯距离超过50m后,需要考虑供电电压衰减,超过100m得使用1.5mm²以上线缆,更远的距离需要更粗的线缆,同时也可以适当通过提高供电电压来解决远距离电压衰减问题；

④通电前仔细检查接线，不要将 RS485 通讯线接到电源上,否则可能会导致设备通讯模块烧毁;

安装前选址

测量位置的选择与测量流量的准确性有直接的关系，为了得到更加准确的测量结果，安装位置要尽可能满足以下条件：

①测量位置平直，水流稳定，无石块阻水，无大漩涡，乱流等现象。

②测量位置水流集中，渠道宽度稳定。

③最好进行硬化处理，渠道断面规整。

④水流顺畅，无漂浮悬浮物或其它杂物堆积。

⑤安装位置空旷， 四周无遮挡。

⑥避开汇流位置。

⑦避开高压线，请不要在高压线下面安装。

雷达波束角

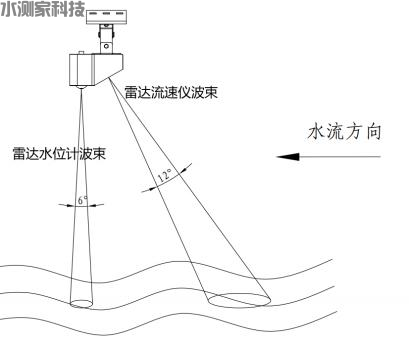

雷达流量计内部由雷达水位计（圆形天线罩）与雷达流速仪（斜面，方形天线罩）组成，雷达水位计波束角为6°圆形， 雷达流速仪波束角为12*25°的椭圆形，如下图所示：

雷达波束示意图

安装时，请根据雷达波的照射范围避开一些干扰区域，比如墙壁，岸边的树木与草，水中的干扰物等， 同时安装时请避开高压线；

雷达波照射到水面的区域大小与安装高度成正比，第一行为安装高度为1m 时的数据，实际使用时，将安装高度与1m 时的数据直接相乘得到具体区域大小；下面给出一些安装高度与区域大小关系表格，实际安装时请预留足够的安装空间，避免对测流产生干扰；
