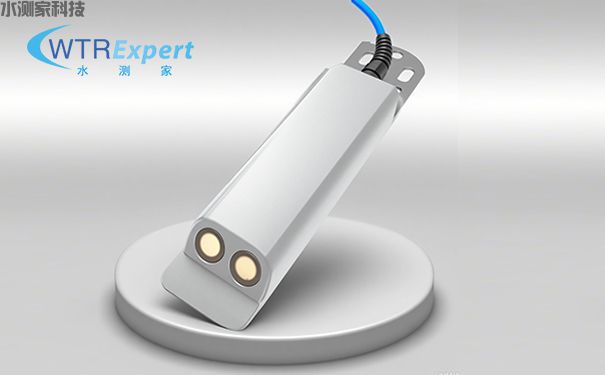

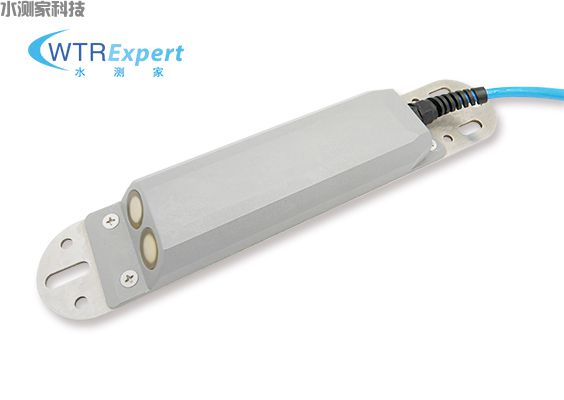

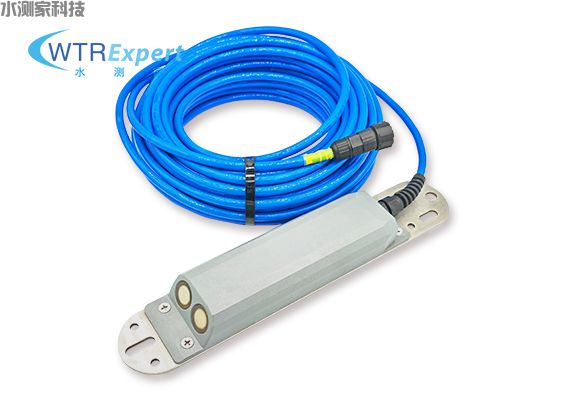

水测家多普勒超声波流量计 SCJ-LL01|多普勒流量计

SCJ-LL01 水测家多普勒超声波流量计是一款利用超声波的多普勒效应测量水体流速流量的设备,内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速,而且无需校准,无漂移。

同时内部集成了水温传感器,压力传感器,可以同时采集输出水位数据,是一款高精度的接触式测流设备,广泛应用于灌区渠道, 自然河道,城市排水管网,工厂计量,泵站等各种场合。

产品特点：

n 内部集成压力水位计,无需外部水位计,实现水位,流速,水温一体监测；

n 标准的 RS485 接口,通讯距离远；

n 流速范围可配置,达到采样精度与速度的最佳匹配；

n 配套的配置程序,让调试配置更简单；

n 流速测量精度高,而且无漂移,无需校准；

n IP68 防水等级,保证水下工作的可靠性；

n 体积小巧,安装简便,对水体阻碍更小；

n 可配套本公司遥测终端机,实现数据远传,同时提供免费平台查看数据；

二.技术参数与规格

2.1.主要技术参数

① 不同工作模式下电流不一样,默认的连续采集模式功耗；

② 默认设置的 0-6m/s  ,选择的流速范围越大,采集越快,但是相应的分辨率有所降低,但是分 辨率均高于 1cm/s 精度；

③ 通讯距离超过 50m 后,需要考虑供电电压衰减,超过 100m 得使用 1.5mm²以上线缆,更远的 距离需要更粗的线缆,同时也可以适当通过提高供电电压来解决远距离电压衰减问题；

④ 通电前仔细检查接线，不要将 RS485 通讯线接到电源上,否则可能会导致设备通讯模块 烧毁 ;

三.安装前选址

选址对流速流量测量的准确至关重要,安装点基本要求就是平直,水流平稳,远离障碍物, 坡道,河道宽度变化,水流端急位置,安装时如果底部有淤泥,则需要使用支架固定到淤泥以上, 防止设备在淤泥内部导致无法准确测量.

在水中漂浮物较多环境中,需要定期维护清除挂在设备上面的异物,可以在设备上游一段 距离(>5m)处增加栅栏阻挡漂浮物;

注:在水流很快(>0.5m/s),并且水很浅(<8cm)的环境下,设备测量可能会受到影响, 由于水 流快,而且浅的情况下,水冲击到设备探头后会冲击飞溅,导致无法准确测量,这种环境可以将探头后面 10-20cm 处增加一个简单围堰提升水位, 防止由于水流飞溅导致无法准确测量;

使用支架时,注意不能堵住设备底部的进水孔(内部有压力水位计, 需要与水接触),否则会造成水深测量不准确;

3.1 明渠安装

如果渠道没水,建议安装在渠道中间,使用镀锌钢管从水下穿线,并固定牢靠,底部有淤泥 则需要将设备使用混凝土或支架抬高进行安装;

如果无法停水,则使用支架从安保进行安装;

3.1.1 渠道底部有硬化，并且可以停水安装

使用 3 颗 M8 的膨胀螺丝直接固定到渠道底部（注意不要讲底部完全贴合到渠道， 或者使用水泥密封，底部有压力传感器，需要与水接触），通常选择渠道中间平直位置安装，  设备线缆使用镀锌钢管保护， 并且牢靠的固定到渠道底部；膨胀螺丝不要凸起地面太高，防 止阻挡水流，导致测量误差变大；

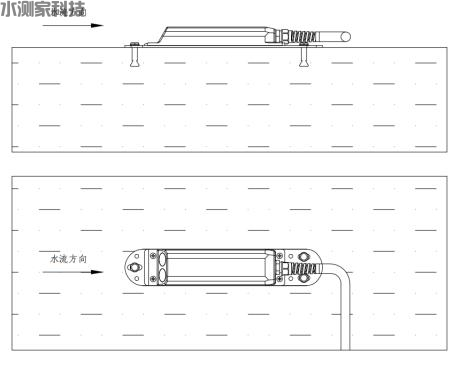

多普勒流量计硬化的渠道底部安装

3.2.2  渠道无法停水， 使用支架安装

使用一个 L 型支架， 将设备水平固定到支架， 线缆穿管保护， 支架垂直方向固定到渠道 的岸边，如果底部有淤泥，则支架不用安装到水底，防止设备被淤泥覆盖， 安装示意图如下 （支架根据现场定制尺寸）；

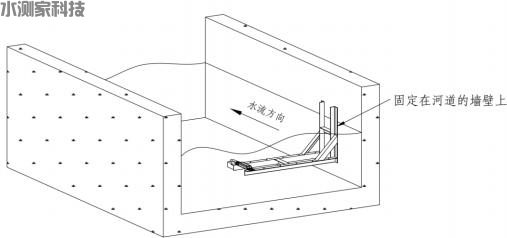

多普勒流量计L 型支架安装示意图

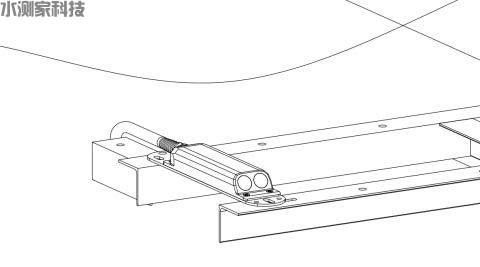

多普勒超声波流量计L 型支架设备安装位置细节图

3.3 管道安装

管道安装通常使用支架,将支架固定在管壁,设备安装在支架上,伸到横井底部居中位置, 如果有淤泥,则需要抬高到淤泥之上进行安装;

多普勒流量计管道安装示意图（设备需安装在横管中间位置）

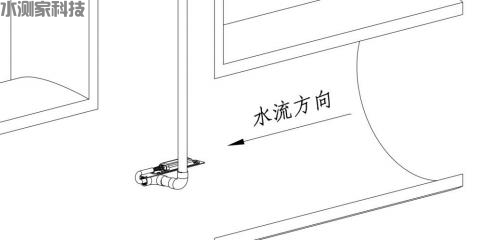

多普勒超声波流量计设备安装位置细节图
