SCJ-BX01便携式多普勒超声波流量计|手持式流量计

产品简介

SCJ-BX01 便携式多普勒超声波流量计是一款利用超声波的多普勒效应测量水体流速流 量的设备,内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速,而  且无需校准,无漂移，设备集成 TFT LCD 屏幕，内部配备锂电池，现场无需人工计算即可快 速测量水体水深，流速，流量等数据，设备具有数据存储，导出功能专为快速便携测量水体 流速流量而设计；

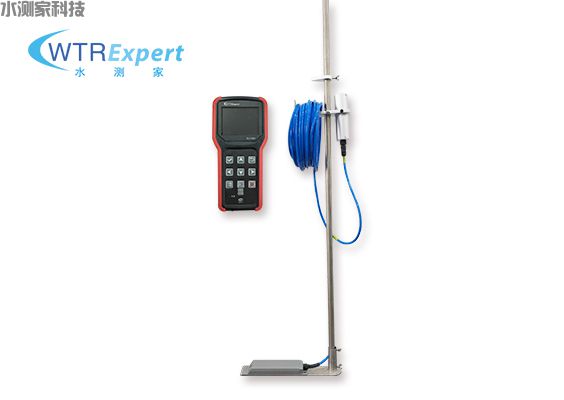

SCJ-BX01 便携式多普勒超声波流量计由多普勒超声波流量计探头，无线采集器，手持 器 3 部分组成，无线采集器与手持器采用无线连接，便于现场操作，避免线缆过长导致的操 作不便；多普勒超声波流量计探头内部集成了水温传感器,压力传感器,可以同时采集输出水 深，流速，水温数据,是一款高精度的接触式测流设备,广泛应用于罐区渠道,自然河道,城市 排水管网,等各种水体的流速流量临时测流，设备支持规则断面与非规则断面以适应各种测 流环境，由于没有机械传动设备，因此不会受到水中杂质影响，并且不会产生数据漂移，现 场测量简单，配备 LCD 屏幕直观显示流速，水深，瞬时流量，累计流量，水温等数据。

产品特点：

1.传感器内部集成压力水位计,无需外部水位计,实现水位,流速,流量，水温一体监测；

2. 手持器与传感器之间采用无线连接，没有线缆束缚，多人操作更方便；

3. 内置锂电池，采用标准 Type-c USB 接口，连接电脑或充电；

4.自带键盘与 LCD，操作简单，读数直观，直接输出结果，无需二次计算；

5.流速测量精度高,而且无漂移,无需校准；

6..多普勒超声波流量计探头 IP68 防水等级,保证水下工作的可靠性；

7.体积小巧,安装简便,对水体阻碍更小；

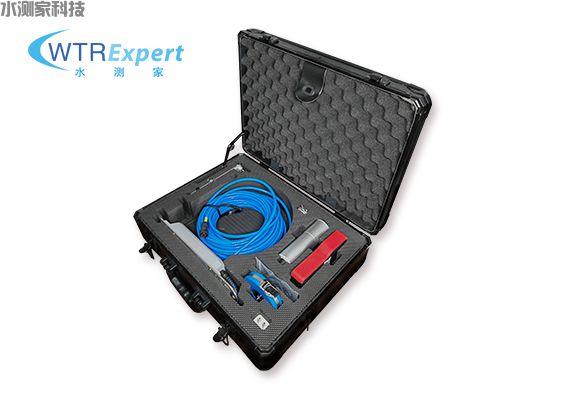

8.配套手提箱与测杆，使用方便；

9.无线采集模块与线缆可以直接固定到测杆上，避免线缆杂乱，也便于操作；

10.手持器采用无线通讯方式与传感器探头连接，并且可以悬挂在身上，解放双手，也避免 了手持器掉入水中导致损坏；

主要技术参数

流量计探头

注意：线缆不能对折，内部有导气管；

无线采集器

手持器

测杆支架

准备工作

进行流量测量之前，请确保设备电量充足，水边作业存在一定的危险性，请至少 2  人 或 2  人以上团队操作，做好安全措施，在测量流量前，需要测量渠道的宽度，深度（测量 位置的渠道深度）等参数（具体根据渠道形状选择），如果是非规则断面，需要提前使用电 脑将大断面数据导入到设备中，操作方法见第六章；如果流量计探头没有安装到水底，则需 要提前测量探头到水底的高度，并输入到设备中，用于补偿水深，探头内部自带压力水位计， 只能测量探头到水面的水深，探头到水底的深度需要人工测量后输入到设备的安装高度选项 中，如果贴底部安装，则将安装高度设置为 0 即可。

2 测流前选址

选址对流速流量测量的准确至关重要,安装点基本要求就是平直,水流平稳,远离障碍物, 坡道,河道宽度变化,水流端急位置,安装时如果底部有淤泥,则需要使用支架固定到淤泥以上, 防止设备在淤泥内部导致无法准确测量.

在水中漂浮物较多环境中,需要定期维护清除挂在设备上面的异物,可以在设备上游一段 距离(>5m)处增加栅栏阻挡漂浮物;

注:在水流很快(>0.5m/s),并且水很浅(<8cm)的环境下,设备测量可能会受到影响, 由于水 流快,而且浅的情况下,水冲击到设备探头后会冲击飞溅,导致无法准确测量,这种环境可以将 探头后面 10-20cm 处增加一个简单围堰提升水位, 防止由于水流飞溅导致无法准确测量;

使用支架时,注意不能堵住设备底部的进水孔(内部有压力水位计, 需要与水接触),否则会 造成水深测量不准确;

明渠测量

明渠测量时，在有小桥的位置，可以站在桥梁上面进行测量，优先选择渠道正中间进行 测量，避开转弯，坡道位置，如果水较深，可以选择 2/3 水深或水下 0.5m 处进行测流，流 速过大的位置可能会更浅，建议至少在水下 0.2m 以上,如果底部有淤积，则需要将设备移动 到淤积以上测量；

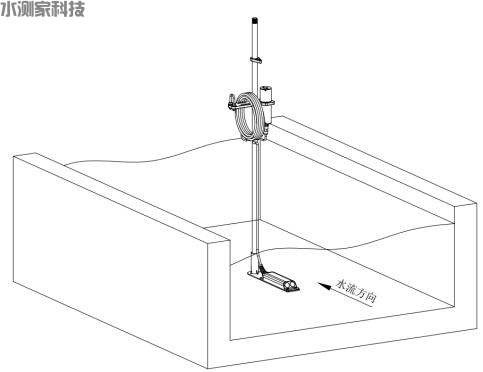

渠道测量示意图

管道测量

在测量城市排水管网时，请注意安全！

测量前请弄清楚排水管网水流方向，确保流量计探头逆流安装，如果底部有淤泥，需要 安装在淤泥之上（并设置安装高度与淤积高度，具体操作见第五章），安装示意图如下：

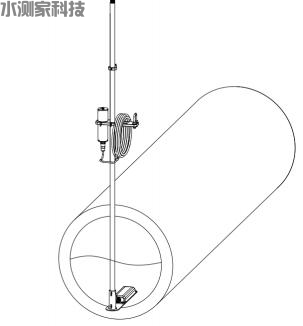

管道安装方式 1

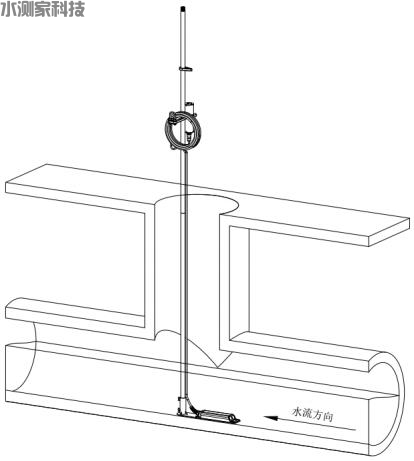

管道安装方式 2
