地下水在线监测预警系统解决方案

一、项目背景与建设目标

1.1 项目背景

地下水是维系生态平衡和支撑社会经济发展的重要水资源。然而，在城市化和工农业快速发展的进程中，地下水面临着超采、污染等严峻问题，对其进行有效监测和及时预警变得尤为迫切。传统的地下水监测方式存在诸多局限，如数据获取滞后、监测范围有限，难以应对复杂多变的地下水环境状况。因此，构建一套高效、精准的地下水在线监测预警系统，成为保障地下水资源可持续利用的关键举措。

武汉水测家科技编制本方案借助物联网、感知测量、大数据等先进技术，打造全方位的地下水在线监测预警体系，实现对地下水水位、水质、水温等关键指标的实时监测与及时预警，为水资源管理部门提供科学的决策依据。

1.2 建设目标

实时监测：对监测区域内地下水的水位、水温以及水质（如 pH、电导率、溶解氧等）参数进行 24 小时不间断监测，数据采样间隔可在 10 分钟到 24 小时之间灵活调整。

精准传输与智能预警：运用多网融合通信技术，保证监测数据传输成功率不低于 99%，端到端延迟不超过 30 秒；建立智能预警模型，当监测参数超出预设阈值时，能迅速发出预警信息。

智能分析：构建地下水动态分析模型，实现对水位变化趋势的预测和水质异常的及时发现，为水资源管理决策提供有力支持。

统一管理：打造一体化管理平台，整合各类监测数据，支持通过 PC 端、移动端等多种终端进行访问和管理。

安全可靠：系统年平均无故障运行时间（MTBF）不低于 8000 小时，数据存储年限不少于 5 年，确保系统稳定运行和数据安全。

二、系统总体架构

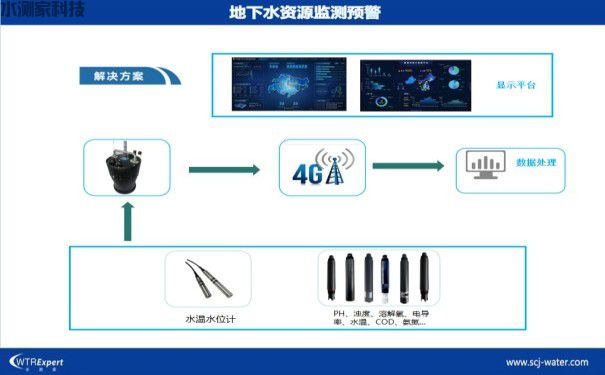

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，实现对地下水监测预警全流程的智能化管理。

2.1 感知层

感知层部署在监测井及周边环境，是数据采集的源头，核心设备如下：

水位监测设备：采用投入式压力式水位计，其测量量程为 0-200m，精度可达 ±0.1% FS，分辨率为 1mm。安装时采用井内悬挂方式，距离井底不小于 0.5m。

水温监测设备：温度传感器与水位传感器集成在一起，测量量程为 - 5~60℃，精度为 ±0.1℃。

pH 值监测设备：使用玻璃电极传感器，量程为 0-14，精度为 ±0.02pH，采用井内浸没式安装。

电导率监测设备：电极式传感器，量程为 0-20000μS/cm，精度为 ±1% FS，与 pH 传感器安装在同一点位。

溶解氧监测设备：荧光法传感器，量程为 0-20mg/L，精度为 ±0.1mg/L，独立进行浸没安装。

井口状态监测设备：红外或振动传感器，检测距离为 0-5m，响应时间不超过 1 秒，部署在井口周界。

所有传感器具备良好的抗干扰和防腐蚀性能，能够适应地下水体的复杂环境，并且支持自动清洗（清洗周期可设置）和校准功能。

2.2 传输层

传输层承担着将感知层采集的数据安全传输至平台层的任务，采用 “无线为主、有线为辅” 的混合传输模式：

无线传输：优先选用 NB-IoT/4G/北斗卫星通信方式，在山区等信号较弱的区域，辅以 LoRa 自组网或北斗卫星传输，确保监测数据能够全面覆盖传输。

有线传输：对于靠近市政管网的监测点，可以采用光纤传输，保障大数据量的稳定传输。

数据加密：采用国密算法对传输的数据进行加密处理，同时支持断点续传和本地缓存。

2.3 平台层

平台层是系统的核心处理单元，主要包括：

数据中心：采用分布式数据库（MySQL+MongoDB），能够支持每秒不少于 1000 条数据的并发写入，存储容量可以根据需求进行弹性扩展。

应用服务器：部署在云平台，支持负载均衡和容灾备份，确保系统的稳定运行。

算法引擎：集成了数据清洗、趋势分析、异常检测等算法，实现对监测数据的智能化处理，为预警和决策提供数据支持。

2.4 应用层

应用层面向不同的用户群体，提供多样化的功能服务：

Web 管理平台：采用 B/S 架构，兼容主流浏览器，支持数据监控、报表生成、设备管理等功能，方便用户在电脑端进行系统管理。

接口服务：根据提供的协议文档，可以与水资源管理平台、应急指挥系统等第三方系统进行对接，实现数据共享和协同管理。

三、系统核心功能

3.1 实时监测与数据展示

动态显示各个监测点的位置、设备运行状态以及实时监测数据，支持通过电子地图（GIS）进行可视化展示，让用户直观了解监测情况。

以曲线图、柱状图等多种形式展示各项参数的变化趋势，支持历史数据的对比分析，帮助用户发现数据变化规律。

自动生成监测日报、周报、月报，数据可以导出为 Excel 或 PDF 格式，方便用户进行数据整理和汇报。

3.2 异常预警与应急响应

支持设置多级预警阈值，当监测参数超过相应阈值时，系统会通过短信、APP 推送、声光报警等多种方式及时通知相关人员，确保预警信息的有效传达。

建立完善的预警处理流程，详细记录预警的接收、处置、反馈等全流程信息，形成闭环管理，提高预警处理效率。

在发生突发污染事件时，系统能够自动触发应急监测模式，提高数据采样频率，最高可达 1 分钟 / 次，为应急处理提供及时的数据支持。

3.3 设备远程管理

支持对传感器参数进行远程配置，如采样间隔、校准周期等，同时实时监控设备的运行状态，如电压、信号强度等，及时掌握设备情况。

具备故障自诊断功能，能够识别传感器漂移、通信中断等常见故障，并自动生成维修工单，便于及时进行设备维护。

支持远程升级设备固件，升级过程不会影响数据的正常采集，保证系统的持续稳定运行。

3.4 空间分析与决策支持

基于 GIS 技术对监测数据进行空间插值处理，生成水位等值线图、水质分布图等，直观展示地下水的空间分布情况。

建立地下水动态预测模型，能够预测未来 7 天水位的变化趋势，精度误差不超过 5%，为水资源管理提供前瞻性依据。

针对超采区域、污染风险区，系统能够自动生成治理建议，辅助管理人员制定有效的管控措施，实现对地下水资源的科学管理。

四、实施方案

4.1 实施流程

现场勘查：

核查监测井的坐标、井深、管径等参数，测试井口周边的通信信号强度，为设备安装和数据传输提供基础信息。

评估供电条件（太阳能 / 市电），确定合适的设备安装方式，确保设备能够稳定供电。

编制详细的勘查报告及点位布置图，提交给甲方确认后，按照确认后的方案进行实施。

设备安装（按点位数量分批实施）：

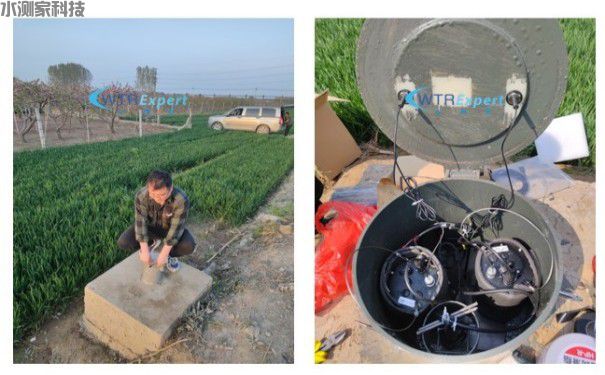

传感器安装：先对井口进行清淤处理，然后采用专用吊架将传感器放入预定深度，确保传感器安装稳固。

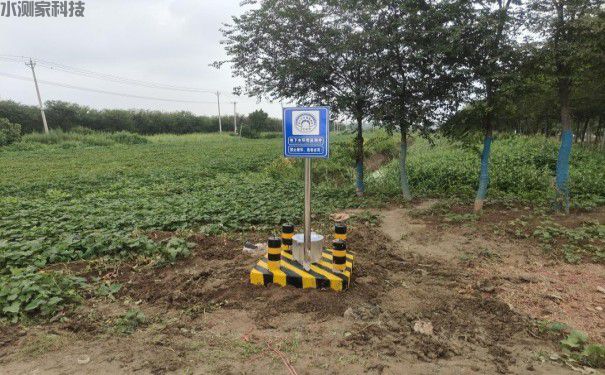

终端箱安装：选择距离井口 1-3m 的平整地面，采用混凝土基础进行固定，终端箱防护等级达到 IP66，保证设备安全。

供电系统安装：太阳能板的倾角根据当地纬度进行优化（±5°），蓄电池采用埋地安装方式，起到防冻防晒的作用，确保供电系统的稳定运行。

系统调试（每个点位 1-2 天）：

传感器校准：使用标准溶液对水质传感器进行现场校准，水位传感器与人工测深结果进行比对，确保传感器测量精度。

通信测试：进行连续 24 小时的数据传输测试，确保数据传输成功率不低于 99.5%，保证数据的有效传输。

平台配置：将点位属性信息录入系统，设置预警阈值及数据报表模板，完成系统的初始配置。

验收培训（1 天）：

按照《地下水监测技术规范》进行现场验收，提供设备清单、校准记录等相关资料，确保系统符合规范要求。

开展 2 次操作培训，培训内容包括平台使用、设备维护、应急处理等方面，使相关人员能够熟练操作和管理系统。

五、售后运维服务

5.1 服务体系

服务团队：配置 1 名具有 5 年以上经验的技术负责人和 2 名售后运维工程师，建立 7×24 小时服务热线，随时响应用户需求。

响应机制：对于一般故障，2 小时内进行远程响应，24 小时内解决问题；对于重大故障，1 小时内响应，6小时内到达现场，12 小时内恢复系统运行。

5.2 运维内容

定期巡检：

月度：进行远程数据质量核查和设备状态监测，及时发现数据和设备问题。

季度：到现场检查传感器的清洁度、电池容量、通信强度等情况，确保设备正常运行。

年度：对传感器进行全面校准，更换老化部件（如蓄电池、密封圈等），保障系统的长期稳定运行。

备件保障：建立专门的备件库，储备一定数量的传感器（备品率 5%）、通信模块（备品率 3%）等关键部件，确保能够快速更换故障部件。

5.3 质量保障

系统保修期为 1 年，在保修期内免费提供维修、更换服务，保障用户的权益。

承诺系统年数据有效率不低于 98%。

每季度提交运维报告，报告内容包括设备运行状态、数据质量分析、优化建议等，让用户了解系统运行情况。

六、方案优势

技术领先：采用荧光法溶解氧、压力式水位计等先进传感器，测量精度高，稳定性强，能够准确反映地下水的实际状况。

灵活扩展：支持后期增加监测参数，无需更换终端设备，降低了系统升级的成本和难度。

节能设计：采用低功耗芯片及自适应采样技术，太阳能供电系统可保障在连续阴雨 30 天的情况下正常工作，也可选择锂电池供电适应不同的环境条件。

安全可靠：具备防盗窃、防破坏功能，数据传输过程采用加密处理，符合《信息安全技术 网络安全等级保护基本要求》（GB/T 22239-2019）二级标准，确保系统和数据的安全。

本方案可根据项目的实际需求进行定制调整，我们武汉水测家科技将凭借专业的技术实力和完善的服务体系，为地下水监测预警提供全方位的保障，助力实现地下水资源的可持续管理。
