水库水雨情三要素监测系统解决方案

一、方案背景

水库作为重要的水利工程，在防洪、灌溉、供水、发电等方面发挥着至关重要的作用。水雨情信息是水库运行管理和防洪决策的关键依据，其中水位、降雨量和流量这三个要素尤为重要。传统的水雨情监测方式多依赖人工观测，存在数据滞后、精度不高、时效性差等问题，难以满足现代水库管理的需求。为了提高水库水雨情监测的实时性、准确性和自动化水平，保障水库的安全运行和科学调度，武汉水测家科技编写制定本水库水雨情三要素监测系统解决方案。

二、系统设计目标

实现对水库水位、降雨量和流量的实时、连续监测，数据采集间隔可根据实际需求灵活设置，确保数据的及时性和完整性。

保证监测数据的高精度，水位测量误差不超过±3cm，降雨量测量误差不超过±3%，流量测量误差在合理范围内，为水库管理决策提供可靠的数据支持。

具备数据传输、处理、存储和展示功能，实现数据的自动化管理和共享，方便管理人员随时掌握水库水雨情动态。

当监测数据超过预设阈值时，系统能够及时发出预警信息，提醒相关人员采取应对措施，提高水库的防洪减灾能力。

系统具备良好的稳定性和可靠性，能够适应水库复杂的环境条件，减少故障发生率，降低维护成本。

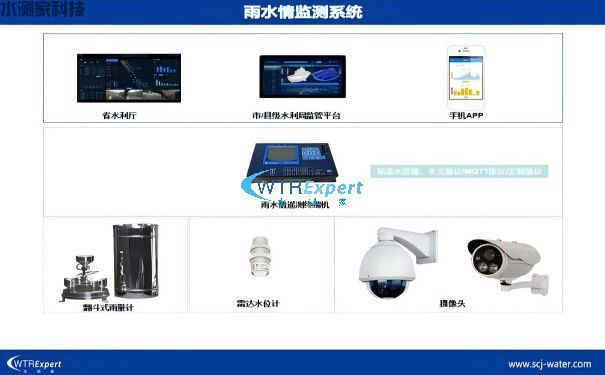

三、系统总体架构

水库水雨情三要素监测系统采用分层架构设计，主要包括感知层、传输层、数据处理层和应用层。

3.1感知层

感知层是系统的数据采集源头，负责对水库的水位、降雨量和流量进行实时监测，主要由各类传感器组成。

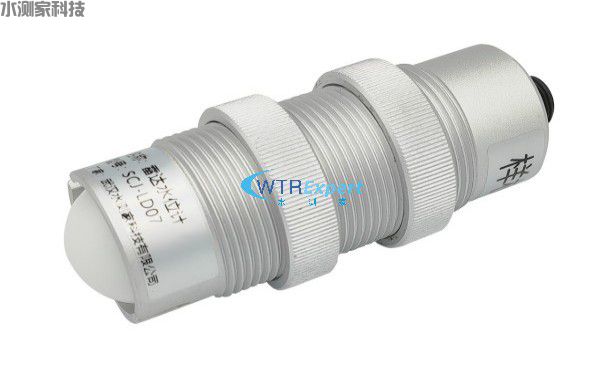

武汉水测家科技雷达水位计

水位传感器：选用投入式液位计或雷达液位计。投入式液位计适用于水位变化较为平缓的水库，具有测量精度高、稳定性好的特点；雷达液位计则适用于水位变化较大、有波浪或水汽较大的环境，不受水质、温度等因素的影响，测量范围广。

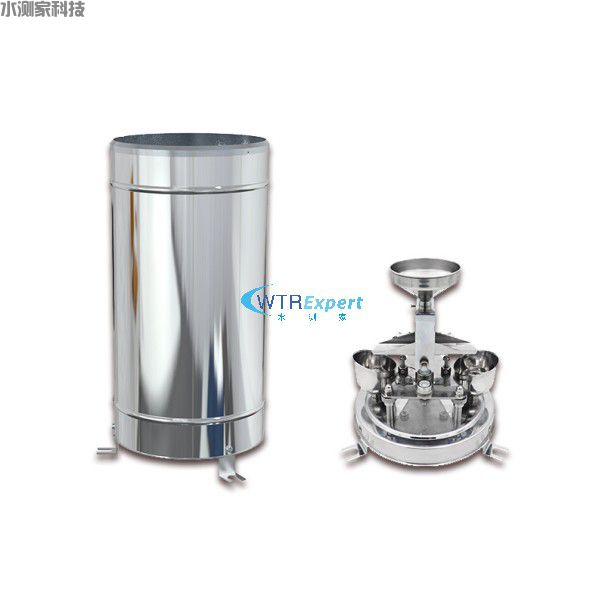

武汉水测家科技翻斗式雨量计

降雨量传感器：采用翻斗式雨量计，其工作原理是通过雨水进入翻斗，当翻斗内雨水达到一定量时，翻斗翻转，触发计数电路，从而实现降雨量的测量。该传感器具有测量精度高、响应速度快、维护方便等优点。

流量传感器：根据水库的实际情况，可选用多普勒流量计或超声波流量计。多普勒流量计适用于含有一定杂质的水流，测量精度高；超声波流量计则适用于清洁的水流，安装方便，不影响水流状态。

3.2传输层

传输层负责将感知层采集到的数据传输至数据处理层，确保数据的实时、可靠传输。根据水库的地理位置和通信条件，可采用以下几种传输方式：

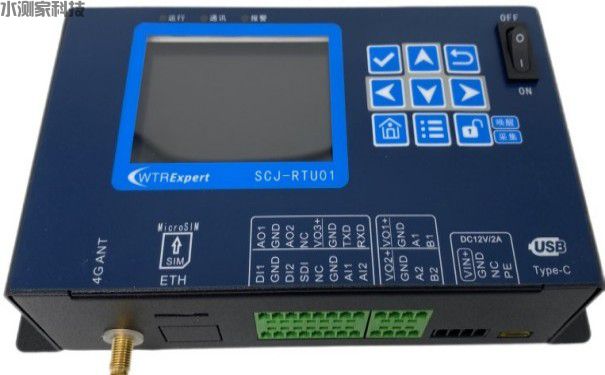

武汉水测家科技遥测终端机

无线传输：对于地理位置偏远、布线困难的水库，可采用GPRS/4G/5G无线网络进行数据传输。该方式具有覆盖范围广、传输速度快、安装灵活等优点，能够满足大部分水库的通信需求。

有线传输：如果水库附近有有线通信网络（如光纤、以太网），可优先采用有线传输方式。有线传输具有传输稳定性高、抗干扰能力强、数据传输量大等特点，适用于对数据传输要求较高的场景。

北斗卫星传输：在一些极端环境下，如无公网信号覆盖的偏远地区，可采用北斗卫星传输方式。北斗卫星传输具有全天候、全覆盖、抗干扰能力强等优势，确保数据能够及时传输。

3.3数据处理层

数据处理层是系统的核心，负责对传输层传输过来的数据进行处理、存储和分析。

数据处理：对采集到的原始数据进行滤波、校准、转换等处理，去除异常数据，提高数据的准确性和可靠性。

数据存储：采用数据库技术对处理后的数据进行存储，可选用关系型数据库（如MySQL）或非关系型数据库（如MongoDB）。数据库应具备大容量、高可靠性和可扩展性，能够满足长期数据存储的需求。

数据分析：运用数据分析算法对历史数据和实时数据进行分析，挖掘数据之间的关联关系和变化趋势。例如，分析降雨量与水位、流量之间的关系，预测未来一段时间内的水雨情变化。

3.4应用层

应用层是系统与用户交互的接口，为用户提供数据展示、查询、预警等功能，主要包括监控中心和移动客户端。

监控中心：由服务器、工作站、显示器等设备组成，安装有专门的监控软件。管理人员通过监控软件可以实时查看水库的水位、降雨量、流量等数据，以及相关的图表和曲线。同时，监控中心还具备数据查询、报表生成、设备管理等功能。

移动客户端：开发手机APP或微信小程序，方便管理人员随时随地通过移动设备查看水库水雨情信息。当系统发出预警信息时，移动客户端能够及时接收并提醒用户，实现远程监控和管理。

四、系统功能

4.1数据采集功能

系统能够按照预设的采集间隔，自动采集水位、降雨量和流量传感器的监测数据，并对数据进行初步处理和校验，确保数据的有效性。采集间隔可根据实际需求进行调整，如5分钟、30分钟或1小时等。

4.2数据传输功能

通过传输层将采集到的数据实时传输至数据处理层，支持多种传输方式的切换和备份，确保数据传输的连续性和可靠性。当传输网络出现故障时，系统能够自动存储数据，待网络恢复后进行补传。

4.3数据处理与存储功能

对传输过来的数据进行处理，包括滤波、校准、转换等，去除噪声和异常值，提高数据质量。处理后的数据存储到数据库中，实现数据的长期保存和管理，支持数据的查询、统计和分析。

4.4数据展示功能

以直观、清晰的方式展示监测数据，包括数字显示、图表展示（如折线图、柱状图）、地图标注等。管理人员可以通过监控中心或移动客户端随时查看实时数据和历史数据，了解水库水雨情的变化情况。

4.5预警功能

系统预设了水位、降雨量和流量的警戒值和危险值，当监测数据超过预设阈值时，系统能够自动发出预警信息，包括声光报警、短信报警、APP推送等。预警信息可及时通知相关管理人员，以便采取应急措施。

4.6远程控制功能

管理人员通过监控中心或移动客户端可以远程控制监测设备的运行状态，如启动/停止采集、调整采集间隔、校准传感器等，实现设备的远程管理和维护。

五、系统技术特点

5.1高精度监测

采用先进的传感器和数据处理技术，确保水位、降雨量和流量的监测精度满足相关标准和要求，为水库管理决策提供准确的数据支持。

5.2实时性强

数据采集、传输、处理和展示的整个过程快速高效，能够实时反映水库水雨情的动态变化，让管理人员及时掌握水库的运行状态。

5.3自动化程度高

系统实现了从数据采集到预警的全自动化流程，减少了人工干预，提高了工作效率，降低了人为误差。

5.4可靠性高

系统采用了冗余设计和抗干扰技术，具备较强的抗干扰能力和容错能力，能够在恶劣的环境条件下稳定运行，确保数据的连续性和可靠性。

5.5扩展性好

系统具备良好的扩展性，可根据实际需求增加监测要素（如水质、水温等）或扩展监测范围，满足水库管理不断发展的需求。

5.6操作简便

系统的监控软件和移动客户端界面友好、操作简便，管理人员无需专业的计算机知识即可轻松使用，降低了培训成本。

六、实施流程

6.1需求分析与方案设计

深入了解水库的基本情况、管理需求和监测要求，进行详细的需求分析。根据需求分析结果，制定符合实际情况的系统方案，包括系统架构、设备选型、传输方式、软件功能等，并进行方案评审和优化。

6.2设备采购与安装

根据系统方案，采购所需的传感器、传输设备、服务器、工作站等硬件设备和相关软件。在设备安装前，进行现场勘查，确定传感器的安装位置和传输线路的铺设路径。按照安装规范和技术要求进行设备安装和调试，确保设备安装牢固、线路连接正确。

6.3系统集成与测试

将感知层、传输层、数据处理层和应用层进行系统集成，搭建完整的监测系统。对系统进行全面测试，包括数据采集精度测试、数据传输可靠性测试、系统功能测试、预警响应测试等。根据测试结果，对系统进行调整和优化，确保系统满足设计要求和使用需求。

6.4人员培训与试运行

对水库管理人员进行系统操作培训，包括监控软件的使用、数据查询与分析、设备维护与故障排除等内容。培训结束后，系统进入试运行阶段，在试运行期间，密切关注系统的运行状态，及时解决出现的问题，积累运行经验。

6.5系统验收与交付

试运行结束后，组织相关专家和用户对系统进行验收。验收内容包括系统功能实现情况、数据采集精度、运行稳定性、文档资料完整性等方面。验收合格后，将系统正式交付给用户使用，并提供技术支持和售后服务。

七、售后服务

系统交付后，提供1年的免费保修期，在保修期内，对系统出现的故障进行免费维修和更换零部件。

建立完善的售后服务体系，设立24小时服务热线，及时响应用户的服务需求。

定期对系统进行巡检和维护，为用户提供技术支持和咨询服务，帮助用户解决系统使用过程中遇到的问题。

根据用户的需求，提供系统升级和扩展服务，确保系统能够适应水库管理的不断发展。
