城市内涝：现状与挑战

在全球气候变化与城市化进程加速的双重影响下，城市内涝已成为一个日益严峻的问题，对城市的安全与可持续发展构成了严重威胁。每逢暴雨，诸多城市便陷入积水困境，内涝灾害频发。

城市内涝首当其冲影响的便是城市交通。道路被积水淹没，车辆难以通行，交通拥堵甚至瘫痪成为常态。如 2021 年河南郑州的特大暴雨，城市多条主干道积水深度达 1 - 2 米，大量车辆被淹，地铁线路被迫停运，大量乘客被困在车厢内，交通基本处于停滞状态 ，城市的正常运转受到极大冲击。

更为严重的是，城市内涝对居民的生命安全构成了直接威胁。低洼地区的居民可能被困家中，面临溺水、触电等危险；老旧房屋可能因积水浸泡而倒塌，危及居民生命。在国内的一些城市，也曾出现过因内涝导致人员伤亡的悲剧，如行人不慎跌入被积水冲开井盖的下水道，车辆在积水中熄火后司机和乘客无法及时逃生等。

传统的城市排水系统在面对日益频繁和极端的暴雨天气时，显得力不从心。排水能力不足、管网老化、设计不合理等问题逐渐暴露，城市急需一种更加有效的手段来应对内涝灾害。在这样的背景下，城市积水内涝在线监测解决方案应运而生，成为解决城市内涝问题的关键所在，其紧迫性不言而喻。

武汉水测家科技作为一家专注于水务水利、气象环保及物联网等领域监测设备的研发生产商，公司通过了质量管理体系认证，自主研发的产品有多普勒超声波流量计、便携式多普勒超声波流量计、雷达流速仪、雷达水位计、雷达流量计、多参数水质传感器、遥测终端机、自动雷达波测流系统和阵列式雷达波测流系统等设备，公司积极参加智慧水务、排水监测系统，城市内涝积水监测预警等项目建设。

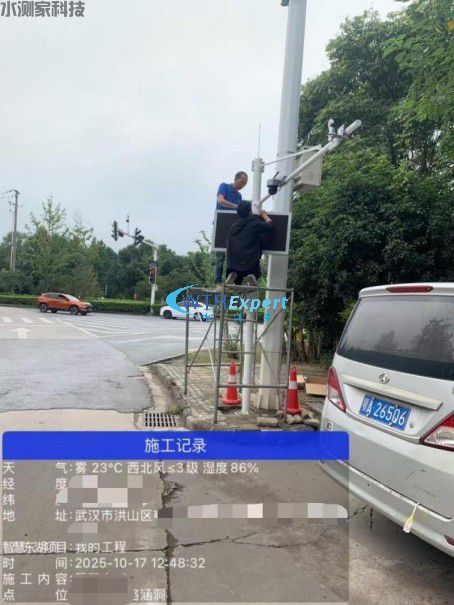

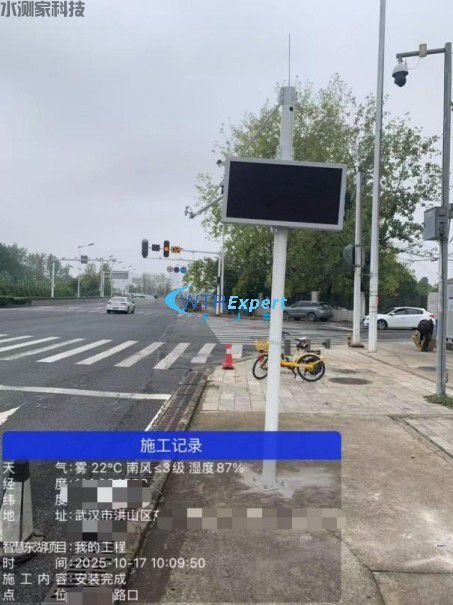

城市转盘路口易涝点安装雷达水位计、摄像头和显示屏

在线监测系统：架构与原理

城市积水内涝在线监测系统是一个集数据采集、传输、处理、分析和预警于一体的综合性系统，其架构主要包括感知层、传输层、数据处理层和应用层四个部分，各层相互协作，共同实现对城市内涝的全面监测和有效预警。

感知层：数据采集的触角

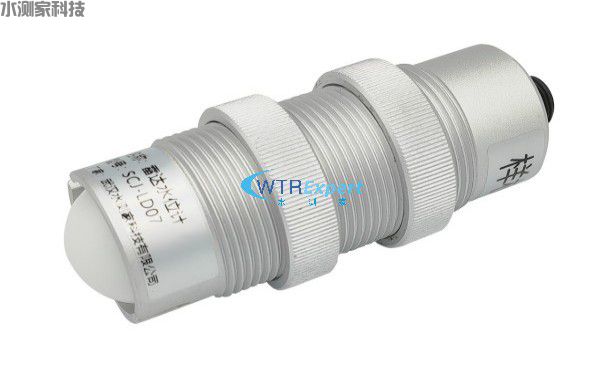

感知层作为系统的前端，是数据采集的关键环节，如同人体的触角，深入城市的各个角落，实时捕捉与内涝相关的关键信息。在城市的低洼路段、隧道、下穿式立交桥、地下通道等易涝点，大量部署着水位传感器、雨量传感器、流速传感器等设备 。水位传感器采用先进的雷达水位计，能够精确测量积水水位，精度可达毫米级，哪怕是微小的水位变化都能被敏锐捕捉，为判断内涝的发展程度提供准确数据。雨量传感器则多选用翻斗式雨量计或雷达雨量计，它们能实时记录降雨量和降水强度，清晰呈现降雨的大小、持续时间等信息，帮助工作人员判断降雨对城市排水系统的冲击力度。流速传感器通过监测水流速度，让我们了解积水的流动情况，预测积水的扩散范围和速度。

为了确保数据采集的全面性和准确性，这些传感器被合理且密集地分布在各个易涝区域。在一些地势较低、容易积水的居民区，每隔一定距离就会安装一个水位传感器，以便及时掌握居民区的积水情况，保障居民的生命财产安全。在交通要道的隧道口，同时部署水位传感器、雨量传感器和流速传感器，从多个维度监测隧道周边的水文和气象数据，为交通管理部门及时采取交通管制措施提供依据，避免车辆在隧道内遭遇积水危险。

传输层：数据流动的通道

传输层是连接感知层和数据处理层的桥梁，负责将感知层采集到的海量数据快速、稳定地传输到数据处理中心，如同人体的神经系统，确保信息的及时传递。在城市内涝在线监测系统中，传输层采用了多种传输方式，以适应不同的环境和需求。

无线通信技术在传输层中占据重要地位，4G/5G 网络凭借其高速率、低延迟的特点，成为数据传输的主力军。在城市的大部分区域，传感器通过 4G/5G 网络将采集到的数据实时上传至云端服务器或监控中心，实现数据的秒级传输，让相关部门能够第一时间获取最新的内涝信息。在一些偏远地区或信号较弱的场所，LoRa 等低功耗广域网技术发挥了重要作用。LoRa 技术具有远距离传输、低功耗、抗干扰能力强等优势，能够在复杂的城市环境中实现数据的可靠传输，有效弥补了 4G/5G 网络覆盖的不足。通过本地 LoRa 自组网与公网传输相结合的方式，构建了全方位、低延迟的数据传输网络，确保了数据传输的稳定性和可靠性。

数据处理层：系统的智慧大脑

数据处理层是整个在线监测系统的核心，如同人体的大脑，对传输过来的数据进行深度分析、处理和存储，为内涝预警和决策提供有力支持。经过清洗后的数据被存储在专门的数据库中，以便后续的查询和分析。数据库采用先进的分布式存储技术，能够高效地存储和管理海量的历史数据。这些历史数据是分析城市内涝规律和趋势的宝贵资源，通过对多年的历史数据进行挖掘和分析，可以了解不同季节、不同时间段内涝发生的概率和特点，为制定科学的防汛预案提供依据。

数据处理层还利用先进的数据算法和模型，对实时数据进行深度挖掘和分析。通过建立城市排水管网模型、地形数据模型等，结合实时采集的水位、雨量、流速等数据，系统能够准确判断积水的发展趋势、风险等级，并生成预警信息。基于实时降雨量数据和历史降雨规律，运用水文模型预测未来 1 - 6 小时内的积水发展趋势，计算出各区域的内涝风险等级（如低风险、中风险、高风险）。一旦监测数据或预测结果达到预设阈值，系统会自动触发预警机制，向相关部门发送预警信息，提醒及时采取交通管制、人员疏散、排水设备调度等措施 。

应用层：信息展示与交互窗口

应用层是系统与用户之间的交互界面，通过多种方式将处理后的数据和预警信息呈现给城市管理者、防汛指挥部门以及普通居民，让不同的用户能够根据自身需求获取内涝信息，及时采取应对措施。

对于城市管理者和防汛指挥部门来说，他们可以通过电脑客户端登录专业的内涝监测管理平台。在这个平台上，以 GIS 地图为基础，直观地展示城市各个易涝点的实时积水情况、水位变化曲线、降雨量数据等信息。通过地图上的标记和颜色区分，能够快速定位内涝风险较高的区域，了解各个区域的内涝发展态势。平台还提供了数据分析报表和决策支持功能，管理者可以根据历史数据和实时监测数据，分析内涝发生的原因和规律，制定科学合理的防汛排涝方案，调度排水设施，组织人员和物资进行抢险救灾。

普通居民则可以通过手机 APP 方便地获取内涝信息。APP 以简洁明了的界面展示用户所在位置附近的易涝点积水情况和预警信息，当用户进入易涝区域时，APP 会自动推送预警消息，提醒用户注意安全，避开积水路段，选择安全的出行路线。一些城市还通过在公共场所设置大屏展示的方式，向市民发布内涝信息和预警，让更多的人能够及时了解城市内涝动态，做好防范措施。

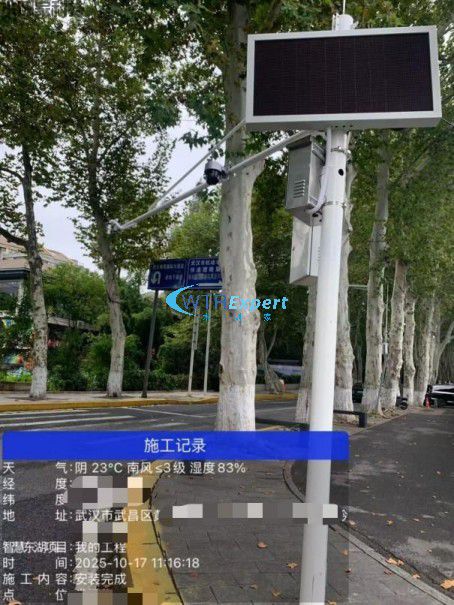

涵洞路口易涝点安装雷达水位计、摄像头和显示屏

效益评估：多重价值

安全效益：保障生命财产安全

城市积水内涝在线监测系统在安全保障方面发挥着至关重要的作用，其提前预警功能成为守护居民生命财产安全的关键防线。

在暴雨天气来临前，系统通过密布于城市各处的传感器，实时收集降雨量、水位、流速等关键数据，并利用先进的数据分析模型对这些数据进行深度挖掘和分析。一旦监测数据达到预设的预警阈值，系统便会迅速发出预警信号，通过多种渠道及时传递给居民和相关部门。居民在收到预警信息后，可以提前做好防范准备，如及时转移到安全地带，避免前往易涝区域，对家中的贵重物品进行妥善安置等。这使得居民能够在灾害发生前就采取有效的避险措施，大大降低了因内涝导致的人员伤亡风险。

对于一些特殊人群，如老人、儿童、残疾人等，他们在面对内涝灾害时的应对能力相对较弱。在线监测系统的预警功能能够让社区工作人员及时了解情况，主动上门帮助这些特殊人群转移到安全场所，确保他们的生命安全得到充分保障。在预警信息的传递过程中，相关部门还会通过多种方式，如短信、广播、社区公告等，确保信息覆盖到每一个居民，做到预警无死角。

经济效益：降低灾害损失与成本

城市积水内涝在线监测系统在经济效益方面的表现同样突出，它通过避免交通瘫痪、设施损坏等，为城市带来了可观的经济收益，同时在优化资源配置方面也发挥了重要作用，有效节省了成本。

城市内涝还会对城市的基础设施、商业设施等造成严重损坏。在线监测系统能够提前预警内涝风险，让相关部门有足够的时间采取防护措施，如启动排水泵站、加固堤坝、转移物资等，减少设施被积水浸泡损坏的概率。在某商业区，以往每逢暴雨内涝，都会有多家店铺因积水受损，货物损失惨重。自从安装了积水内涝在线监测系统后，在暴雨来临前，商家能够及时将货物转移到高处，相关部门也能提前做好排水和防护工作，该商业区因内涝导致的商业设施损坏和货物损失大幅减少，每年挽回的经济损失高达数百万元。

从资源配置的角度来看，积水内涝在线监测系统通过精准的监测和数据分析，为城市防汛排涝工作提供了科学依据。相关部门可以根据系统提供的数据，合理调配人力、物力和财力资源，将有限的资源集中投入到易涝区域和关键环节，避免资源的盲目投入和浪费。在防汛物资的储备和调配方面，系统能够根据历史数据和实时监测情况，准确预测不同区域的内涝风险程度，帮助相关部门合理确定防汛物资的储备数量和种类，并在灾害发生时快速、准确地将物资调配到需要的地方，提高了资源的利用效率，节省了防汛成本。

社会效益：提升城市形象与居民满意度

城市积水内涝在线监测系统的应用，对提升城市形象和居民满意度具有深远的社会效益，它增强了城市应对灾害的韧性，让居民感受到城市管理的精细化和人性化，从而提升了对城市管理的信任和满意度。

对于居民而言，积水内涝在线监测系统的存在让他们感受到了城市管理部门对民生的关注和重视。当居民在暴雨天气中能够及时收到准确的内涝预警信息，看到相关部门迅速采取有效的应对措施，保障他们的生命财产安全时，他们对城市管理的信任度和满意度会显著提高。在一些城市，通过开展居民满意度调查发现，自积水内涝在线监测系统投入使用后，居民对城市管理工作的满意度提升了 20% 以上。居民对城市管理的信任和满意，有助于增强居民的归属感和凝聚力，促进城市的和谐发展。

积水内涝在线监测系统还为城市的可持续发展奠定了基础。它通过对城市内涝数据的长期监测和分析，为城市规划和建设提供了重要参考依据。城市管理者可以根据这些数据，优化城市排水系统的规划和设计，加强城市基础设施建设，提高城市的防洪排涝能力，实现城市的可持续发展。
