天然河道阵列式雷达波测流系统解决方案-阵列雷达流量计

天然河道水文条件复杂，存在流速分布不均、断面形态多变、泥沙淤积、漂浮物干扰等问题，传统单点雷达测流易因监测盲区或流速代表性不足导致流量计算误差。阵列式雷达波测流系统通过多雷达单元协同布设，实现对河道断面的全域流速覆盖与精准采样，结合武汉水测家科技有限公司的阵列式雷达波测流系统，可有效解决天然河道复杂场景下的流量监测难题，为防洪减灾、水资源调度、生态保护提供高精度数据支撑。

一、方案背景与建设目标

1.1 方案背景

当前天然河道流量监测面临三大核心痛点：一是复杂断面（如弯道、浅滩、分汊河段）流速分布不均，单点监测难以反映断面整体流速场，导致流量计算误差超 10%；二是高流速、高含沙量河段易造成设备磨损或信号干扰，传统接触式设备维护成本高；三是极端天气（暴雨、洪水）下人工巡检困难，数据连续性难以保障。阵列式雷达波测流系统通过多雷达阵列协同监测，可实现断面流速全域覆盖，结合非接触式测量技术，适配天然河道复杂环境，成为提升流量监测精度与稳定性的关键技术方案。

1.2 建设目标

全域精准监测：通过阵列式雷达布设，实现天然河道监测断面流速全覆盖，流速测量误差≤±2%，流量计算误差≤±4%，满足《水文监测数据整编规范》一级精度要求。

动态适应性：系统可自适应河道断面变化（如冲淤导致的深度、宽度变化），支持实时调整雷达采样策略，适配 0-20m/s 宽流速范围。

实时稳定运行：数据采样间隔可配置（5-60 分钟 / 次），传输成功率≥99.5%，端到端延迟≤30 秒；设备适应 - 30℃-70℃温度范围、IP67 防护等级，年平均无故障运行时间（MTBF）≥10000 小时。

智能分析与预警：集成断面流速场分析、流量趋势预测功能，当流量超阈值（如警戒流量、洪水流量）时，触发多级预警，支持多渠道信息推送。

低运维成本：采用非接触式安装与远程运维技术，现场维护频次降低，运维成本较传统测流方式减少 40% 以上。

二、系统总体架构

系统采用 “阵列感知层 - 智能传输层  - 应用层” 三层架构，融合多雷达协同监测、流速场反演、终端计算等技术，实现天然河道流量的全域、精准、实时监测。

2.1 阵列感知层：多雷达协同监测核心

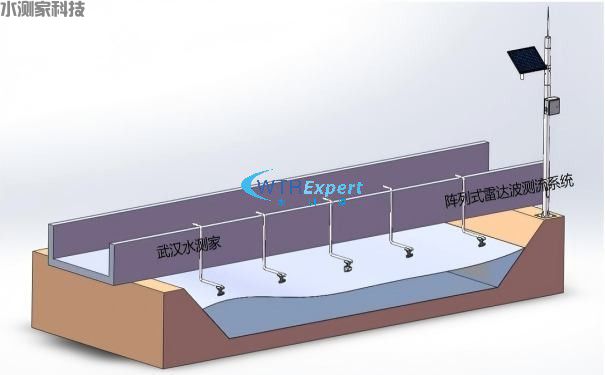

阵列感知层部署于天然河道监测断面，通过多台雷达单元按特定规则布设，实现断面流速全域覆盖，核心设备选用武汉水测家科技有限公司的阵列式雷达流速仪、流量计及配套设备：

雷达单元选型：采用武汉水测家高频雷达流速仪（24GHz），每台雷达监测角度 30°-60°（可调节），流速测量范围 0-20m/s，分辨率 0.001m/s，测距精度 ±3mm。根据河道宽度确定雷达数量：窄河道（＜20m）布设 2-3 台，中宽河道（20-50m）布设 4-6 台，宽河道（＞50m）布设 8-12 台，确保相邻雷达监测区域重叠率≥10%，无监测盲区，可根据实际项目建设情况调整配置。

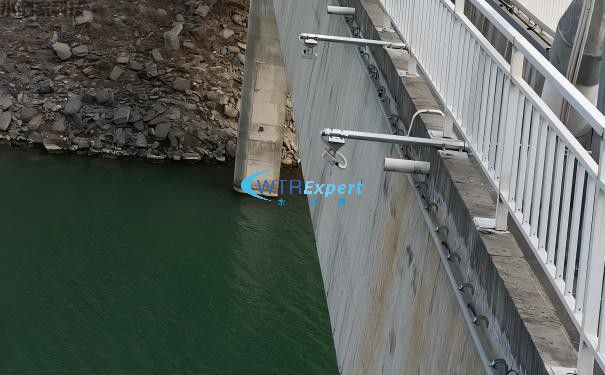

布设方式：雷达单元安装于跨河桥梁护栏外侧或钢丝绳缆道专用支架上，支架高度距最高水位 1.5-3m以上，雷达波束与水流方向夹角 30°-45°（优化信号反射效率）；对于无桥梁河段，采用岸边立柱 + 横向钢缆组合安装，确保雷达单元稳定固定。

辅助感知设备：配套武汉水测家雷达水位计（测量范围 0-50m），实时获取断面水位数据；安装气象传感器（降雨量、风速风向），辅助分析流量变化诱因。

所有雷达单元具备同步采样功能，采样频率≤1Hz，确保流速场数据的一致性。

2.2 智能传输层：稳定高效的数据链路

针对天然河道监测点分布广、部分区域信号薄弱的特点，采用 “无线为主、有线备份” 的混合传输模式，保障数据实时上传：

主传输链路：采用 4G/北斗传输数据，确保传输稳定性；数据传输采用 MQTT 协议，结合国密 SM4 加密算法，防止数据泄露或篡改。

备用传输链路：偏远河段或信号盲区部署LoRa 自组网中继（传输距离 1-5km，抗干扰能力强），极端无信号区域配套武汉水测家北斗卫星传输模块（支持短报文与数据透传），确保数据不中断。

2.3 边缘计算层：流速场反演与流量计算

边缘计算层部署于现场遥测终端机，承担多雷达数据融合、流速场反演、不规则断面模型算法、流量计算的核心任务，减少云端数据传输压力：

流量计算：基于流速场数据与实时水位数据，自动划分断面计算单元，采用 “单元流速 × 单元面积” 累加计算总流量；支持根据断面类型（矩形、梯形、不规则形）自动选择适配的断面面积计算模型（如梯形公式、辛普森积分法），确保流量计算精度。

边缘预警：边缘终端预设多级流量预警阈值，当实时流量超阈值时，本地触发声光报警（可选配现场报警灯），同时将预警信息推送至云端平台，实现 “本地 + 远程” 双重预警。

2.4 应用层：多场景管理与分析功能

应用层部署于云端或本地水文数据中心，面向水文管理部门、应急指挥人员、运维人员提供多样化功能模块，支持 PC 端（Web 平台）、移动端（APP / 小程序）访问：

实时监测模块：通过 GIS 地图展示监测断面位置、雷达阵列部署情况，可视化呈现实时水位、流量数据；动态展示流速分布变化趋势；查看该点实时流速、历史变化曲线。

数据分析模块：自动生成流量统计报表；支持流速场特征分析，如断面最大流速位置、平均流速分布。

预警管理模块：支持自定义流量预警阈值（如日常警戒流量、洪水流量、枯水流量），当流量超阈值时，通过平台弹窗、APP 推送、短信、应急广播等方式推送预警信息；记录预警处置全流程（接收时间、处置人员、措施、反馈结果），形成闭环管理；支持联动周边水利工程（如闸门、泵站），自动推送调度建议。

数据共享模块：提供通讯协议，支持与流域水文监测系统、防洪指挥系统、水资源管理平台等第三方系统对接；支持数据导出功能，满足水文数据整编、报表上报需求。

三、核心技术与场景适配

3.1 核心技术优势

多雷达协同监测技术：通过阵列式布设与时空同步校准，实现断面流速全域覆盖，解决单点监测盲区问题；采用 “信号强度加权算法”，提升复杂流速场（如弯道二次流）的反演精度。

动态断面适配技术：结合雷达水位计实时数据与历史断面形态数据，自动更新断面面积计算模型，不规则断面算法确保流量计算精度良好。

抗干扰技术：雷达单元采用 “窄波束 + 自适应增益控制” 技术，减少水面波浪、漂浮物对信号的干扰。

3.2 不同天然河道场景适配

山区河道（高流速、多礁石）：选用武汉水测家高抗干扰雷达流速仪（增强型信号滤波功能），阵列布设间距加密至 5-8m，重点覆盖礁石周边流速紊乱区域。

平原河道（宽断面、流速平缓）：采用 “稀疏阵列” 组合，雷达布设间距 10-15m，减少设备数量；通过 “流速场均匀度分析”，自动识别断面主流区与回流区，优化流量计算权重，适配流速≤0.5m/s 的平缓水流场景。

分汊河道（多水流分支）：按汊道数量划分监测子断面，每个子断面独立布设雷达阵列，终端计算层分别计算各子断面流量后累加总流量。

四、实施流程与工期计划

4.1 实施流程

现场勘查与方案设计：

对天然河道监测断面进行详细勘查，测量断面形态（宽度、深度、坡度）、水流特性（流速范围、主流位置）、周边环境（地形、通信信号强度、安装条件）；

基于勘查数据确定雷达阵列布设方案（数量、间距、角度）、安装方式（桥梁 / 支架 / 钢缆）、传输链路选型；

编制详细实施方案，包括设备清单、安装图纸、技术参数、调试方案，经水文管理部门审核确认。

设备采购与进场检验：

根据方案采购武汉水测家阵列式雷达流速仪、雷达水位计、边缘计算终端、传输设备等核心设备，以及支架、防水箱、线缆等辅材；

设备进场后进行开箱检验，核对型号、参数、合格证，测试雷达信号强度、流速测量精度、边缘计算功能，确保符合设计要求；对雷达单元进行预校准，确保多设备参数一致性。

阵列安装与调试：

基础施工：浇筑支架混凝土基础（强度 C30）或安装钢缆固定装置，确保承载能力≥50kg（单雷达单元重量≤10kg）；

设备安装：按设计位置安装雷达单元、水位计、视频摄像头，调整雷达角度与高度，确保监测范围覆盖目标区域；安装边缘计算终端（防护等级 IP65）、传输设备，完成设备接线（电源线、信号线分开布设，标识清晰）；

系统调试：进行多雷达时空同步校准（时间戳误差≤1ms），测试各雷达单元数据采集稳定性；通过人工测流（如 ADCP 测流仪）对比校准流速场与流量数据，调整边缘计算算法参数，确保流量误差≤±4%；测试传输链路，连续 24 小时数据传输成功率≥99.5%。

平台部署与集成：

部署云端应用平台，配置数据库（时序数据库+ 关系型数据库）、流速场可视化模块、预警算法；

实现边缘计算终端与云端平台的数据对接，调试实时监测、数据分析、预警推送功能；

与第三方系统（如流域水文系统）对接，开放 API 接口，完成数据共享测试。

试运行与验收：

系统试运行 8 周，监测不同水文条件（如平水期、涨水期、落水期）下的设备稳定性、数据精度、预警响应速度；

组织水文专家进行验收，包括现场测试（流速场反演精度、流量计算精度）、平台功能验证、抗干扰能力测试；验收合格后签署验收报告，交付操作手册、维护手册、校准记录等技术资料。

五、售后运维与质量保障

5.1 运维服务体系

服务团队配置：配置 水文技术负责人+ 区域运维工程师；建立 7×24 小时服务热线与在线支持平台，响应时间≤30 分钟。

分级运维策略：

远程运维：通过云端平台实时监控设备状态，远程诊断故障（如雷达信号弱、算法参数异常），80% 以上故障可远程解决；

现场运维：每季度进行 1 次现场巡检，清洁雷达镜头、检查支架稳固性、校准雷达精度；汛期前（每年 4-5 月）进行全面维护，确保设备应对极端天气能力。

故障处理流程：故障申报→远程诊断→现场处置（如需）→备件更换→系统恢复→故障分析报告，一般故障 24 小时内解决，重大故障（如雷达单元损坏）48 小时内恢复运行。

5.2 备件保障

建立区域备件库，可储备武汉水测家阵列式雷达流速仪（备品率≥20%）、雷达水位计（备品率≥15%）、遥测终端（备品率≥10%）等关键备件，确保故障设备快速更换；

备件定期检测（每季度 1 次），测试雷达信号强度、流速测量精度、边缘计算功能，确保完好率 100%；支持备件紧急调拨。

5.3 质量保障

设备保修期 1 年，保修期内免费提供维修、更换故障部件服务。
