河湖库水位流量在线监测系统-水位监测预警

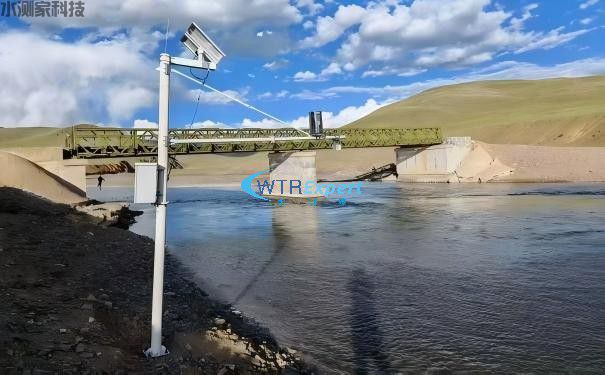

武汉水测家立杆安装雷达水位在线监测系统

河湖库作为水资源存储与调度的核心载体，其水位、流速、流量的动态变化直接关系到防洪减灾、水资源调配、生态保护等关键工作。传统监测方式依赖人工巡检与定点采样，存在数据滞后、覆盖范围有限、应急响应能力不足等问题，难以适应现代水利管理 “实时化、精准化、智能化” 的需求。本方案基于物联网、雷达监测、大数据分析等技术，结合我们武汉水测家科技有限公司的核心产品，构建覆盖 “河湖库关键断面 - 支流汇入点 - 水利工程节点” 的全场景在线监测体系，实现水位、流速、流量数据的实时采集、传输、分析与预警，为水利管理业务决策提供科学支撑。

武汉水测家科技作为一家专注于水务水利、气象环保及物联网等领域监测设备的研发生产商，公司通过了质量管理体系认证，自主研发的产品有多普勒超声波流量计、便携式多普勒超声波流量计、雷达流速仪、雷达水位计、雷达流量计、多参数水质传感器、遥测终端机、自动雷达波测流系统和阵列式雷达波测流系统等设备，公司积极参与水利信息化项目建设

一、方案背景与建设目标

1.1 方案背景

当前我国河湖库管理面临三大核心挑战：一是极端天气频发导致水位骤升骤降，传统监测难以及时捕捉险情；二是流速分布不均影响流量计算精度，部分复杂河段（如弯道、浅滩）量测误差较大；三是监测数据碎片化，缺乏统一管理平台，难以实现多参数协同分析。因此，构建一套融合水位、流速、流量多参数监测的在线系统，成为提升河湖库管理水平的关键举措。

1.2 建设目标

多参数精准监测：实现水位、流速、流量的 24 小时在线连续监测，水位测量误差≤±2cm，流速测量误差≤±3%，流量计算误差≤±5%，满足防洪、调度等场景的精度需求。

实时数据传输与可视化：构建一体化管理平台，数据传输成功率≥99%，端到端延迟≤30 秒，支持 GIS 地图可视化展示，直观呈现各监测点位的动态数据。

智能预警与应急响应：建立多级预警机制，当水位、流速、流量超阈值时，10 秒内触发预警，通过多渠道推送信息，为应急处置争取时间。

系统稳定可靠：设备适应河湖库复杂野外环境（高温、高湿、强雷电、泥沙淤积），年平均无故障运行时间（MTBF）≥8000 小时，数据存储年限≥5 年。

灵活扩展与兼容：支持新增监测点位与参数（如水质、降雨量），可与流域防洪指挥系统、水资源管理平台等第三方系统无缝对接。

二、系统总体架构

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，实现河湖库水位、流速、流量监测的全流程智能化管理。

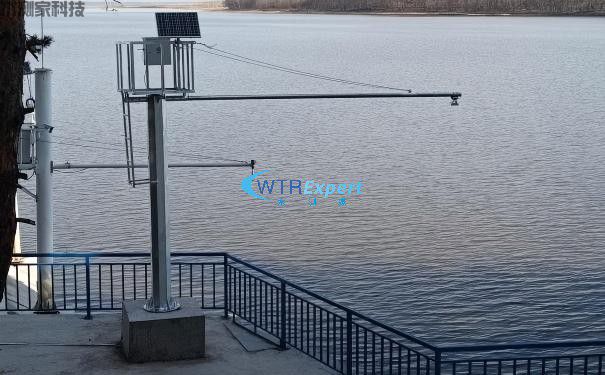

武汉水测家立杆横臂安装河道雷达波测流系统

2.1 感知层：多参数数据采集核心

感知层部署于河湖库关键监测断面（如坝前、河道狭窄段、支流汇入处），针对不同水域特性选择适配的监测设备，核心设备选用武汉水测家科技有限公司的专用产品：

水位监测：采用武汉水测家雷达水位计SCJ-LD40，非接触式安装于岸边支架或坝体上，测量范围 0-50m，精度 ±3mm，具备信号增益调节功能，不受水体浑浊度、波浪、漂浮物影响，适用于各类河湖库场景。

流速监测：配置武汉水测家雷达流速仪SCJ-LS21，安装于监测断面的水流主流区，流速测量范围 0-18m/s，支持单点或多点流速采集，可捕捉水流流速分布，为流量计算提供精准数据；对于浅水区或水质清澈规整硬化区域，可选用超声波流速仪，接触式测量，精度 ±2%，适应低流速（0-10m/s）场景。

流量监测：通过 “流速 - 面积法” 计算流量，核心设备为武汉水测家雷达流量计（一体式），集成水位与流速监测功能，安装于跨河桥梁或专用立杆支架上，可自动获取监测断面的水位数据，结合预设的断面形态参数（如宽度、深度、坡度），通过内置算法（如曼宁公式、谢才公式）实时计算流量，适用于大、中、小各类河道。

辅助监测：配套环境传感器（降雨量、风速风向、水温），为水位、流速、流量数据的修正与分析提供环境参数支撑，如降雨量数据可用于预判水位上涨趋势。

所有设备均具备 IP68及以上防护等级，防水、防雷、抗腐蚀，适应河湖库野外恶劣环境。

2.2 传输层：稳定高效的数据链路

针对河湖库地域广阔、部分区域信号薄弱的特点，采用 “多网融合” 的传输模式，确保数据实时、可靠上传：

无线传输：主流区域采用 4G/5G 网络，实现数据秒级上传；偏远山区或信号盲区采用LoRa 自组网，通过中继节点扩展覆盖范围，传输距离 1-3km；极端无信号区域（如偏远水库）配套武汉水测家北斗卫星传输模块，保障数据不中断。

有线传输：靠近城镇或水利管理站的监测点，采用光纤传输，支持大数据量（如视频监控、历史数据备份）的稳定传输，抗干扰能力强。

数据安全：所有传输数据采用国密加密算法，本地遥测终端（RTU）具备数据缓存功能（存储容量≥10 万条），网络中断时暂存数据，恢复后自动补传，确保数据完整性。

2.3 平台层：数据处理与分析中枢

平台层部署于云端（兼容阿里云、华为云）或本地水利数据中心，承担数据处理、存储、分析的核心任务：

数据处理：对采集的原始数据进行清洗（去除传感器故障导致的异常值）、校准（结合环境参数与断面特性修正）、融合（关联水位、流速、流量数据），生成标准化监测数据。

数据存储：采用 “时序数据库+ 关系型数据库” 组合，时序数据库存储实时与历史监测数据，支持高并发写入与快速查询；关系型数据库存储设备信息、断面参数、预警阈值等静态数据，保障数据长期安全存储（≥10 年）。

算法引擎：集成三大核心算法：一是流量计算算法，支持根据断面类型（矩形、梯形、不规则形）自动选择适配公式；二是趋势预测算法，基于历史数据与实时环境参数（如降雨量），预测未来 24-72 小时水位、流量变化趋势；三是异常检测算法，自动识别水位骤升骤降、流速突变等异常情况，触发预警流程。

2.4 应用层：多场景管理功能

应用层面向水利管理部门、运维人员、应急指挥人员等不同用户，提供多样化功能模块，支持 PC 端（Web 平台）、移动端（APP / 小程序）访问：

实时监测模块：通过 GIS 地图展示各监测点位的位置、设备状态（在线 / 离线）、实时水位、流速、流量数据，支持切换 “数字 + 曲线” 展示模式，数据更新频率 1-5 分钟 / 次（可配置）；点击点位可查看详细数据（如近 24 小时流速变化曲线、流量累计值）。

预警管理模块：支持自定义多级预警阈值（如警戒水位、危险水位，正常流速范围、异常流速阈值），当参数超限时，系统自动触发预警，通过平台弹窗、微信推送、短信、声光报警等方式通知相关人员；同时记录预警处置全流程（接收时间、处置措施、反馈结果），形成闭环管理。

数据查询与分析模块：支持按时间（日 / 周 / 月 / 年）、点位、参数筛选查询历史数据，生成统计报表（如日均流量、月最高水位）与分析图表（水位 - 流量关系曲线、流速分布热力图）；提供数据导出功能（Excel/PDF 格式），为水利规划、防汛总结提供数据支撑。

设备管理模块：实时监控设备运行状态（如雷达水位计的信号强度、电池电压，流速仪的校准周期），设备故障（如传感器漂移、通信中断）时自动发出故障预警；支持远程配置设备参数（采样间隔、预警阈值、传输协议），记录设备维护日志（校准时间、更换部件），实现全生命周期管理。

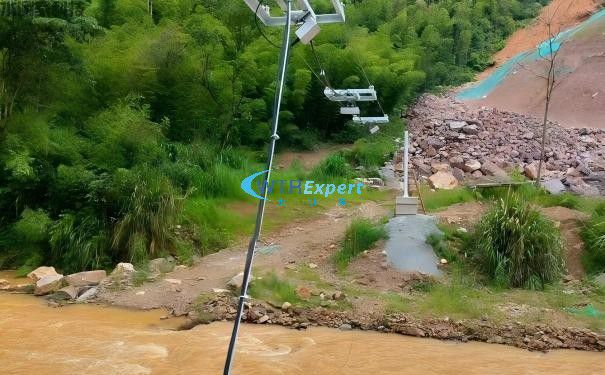

武汉水测家不锈钢缆道安装阵列式雷达波测流系统

三、核心场景适配与方案优势

3.1 不同水域场景的设备适配

大型水库 / 湖泊：在坝前、泄洪口、取水口部署武汉水测家一体式雷达流量计，监测水位、流速、流量；在库区周边支流汇入处安装雷达水位计与流速仪，掌握来水情况，预防水位骤升。

天然河道（宽河道）：在河道主流断面安装非接触式雷达流量计，结合多断面流速监测（每隔 1000-1500m 设置一个辅助监测点），准确计算河道总流量；在弯道、浅滩区域增加流速仪，捕捉局部流速变化，提升流量计算精度。

3.2 方案核心优势

多参数协同监测：整合水位、流速、流量监测于一体，避免单一参数监测的局限性，通过多参数关联分析，提升数据解读的准确性（如结合水位与流速变化，判断水流是否处于稳定状态）。

高精度与高适应性：依托武汉水测家的雷达、超声波监测技术，设备测量精度高，且不受水质、泥沙、波浪等因素影响，适应河湖库多样化的水文环境。

智能预警与快速响应：通过趋势预测与异常检测算法，提前预判险情；多渠道预警推送与应急指挥功能，缩短响应时间，为防洪减灾争取主动。

低运维与高可靠性：设备采用非接触式安装（部分场景），减少泥沙淤积对设备的影响；支持远程运维与故障预警，降低人工现场巡检成本，系统年无故障运行时间≥8000 小时。

数据联动与决策支撑：一体化平台整合多源数据，支持与第三方系统对接，为水资源调度、防洪指挥、生态保护等决策提供全面、实时的数据支撑。

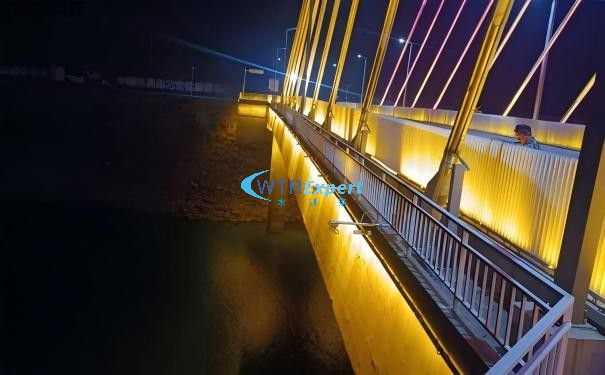

武汉水测家桥梁安装阵列式雷达波测流系统

四、实施流程与工期计划

4.1 实施流程

现场勘查与方案细化：

对河湖库监测区域进行实地勘查，确定监测断面位置（优先选择水流稳定、无遮挡、便于安装的断面），记录断面参数（宽度、深度、坡度、河床材质）；

测试各点位通信信号强度（4G/5G/LoRa/ 北斗），确定传输方式；

结合水利管理需求（如防洪预警、水量调度），细化设备选型、安装方案与平台功能，形成最终实施方案。

设备采购与进场检验：

根据方案采购武汉水测家雷达水位计、雷达流速仪、雷达流量计、遥测终端等设备，以及支架、防水箱、线缆等辅材；

设备进场后进行开箱检验，核对型号、参数、合格证，测试设备通电性能与基础功能，确保符合设计要求。

设备安装与调试（按点位分批实施）：

支架安装：在监测断面岸边或桥梁上固定设备支架，确保水平 / 垂直精度（雷达设备安装垂直度误差≤±1°）；

设备部署：安装水位、流速、流量监测设备，连接遥测终端与电源（优先选用太阳能 + 蓄电池供电，保障连续阴雨 7 天正常工作；靠近电源点的点位可采用市电供电）；

调试校准：配置设备采样间隔（1-60 分钟 / 次，可按需调整）、传输参数，通过人工测流（如流速仪法、断面测量法）对比校准数据，；测试通信链路，确保数据上传成功率≥99%。

平台部署与集成：

部署河湖库监测管理平台，配置数据库、算法模型、用户权限（按角色分配功能权限，如管理员、运维人员、查看人员）；

实现感知层设备与平台的数据对接，调试实时监测、预警、报表生成等功能；

与第三方系统（如防洪指挥系统、水资源管理平台）对接，根据协议对接平台，实现数据共享。

试运行与验收：

系统试运行，监测设备运行稳定性、数据精度、平台功能响应速度；

组织水利管理部门进行验收，包括现场设备测试（水位、流速、流量数据准确性核查）、平台功能验证、预警响应测试，验收合格后签署验收报告。
