传统水文铅鱼缆道与双轨雷达波测流系统的对比分析

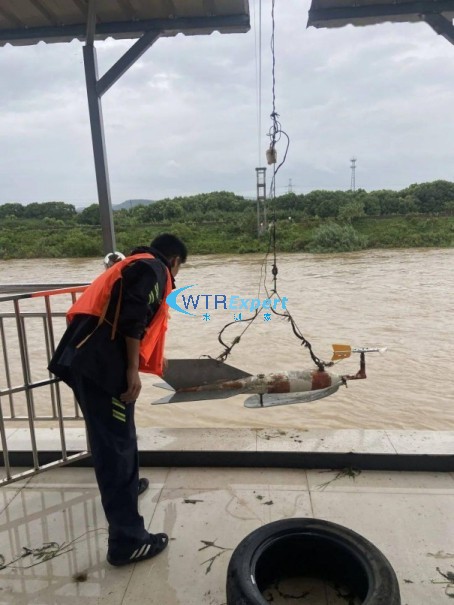

一、传统水文铅鱼缆道

1、工作原理：

利用缆索悬挂铅鱼，铅鱼在重力作用下下沉到水中，通过缆道系统控制铅鱼的位置和移动。铅鱼上可安装各种测量设备，如 ADCP 等，通过牵引缆索使铅鱼在水中移动，从而测量不同位置的水文参数。

2、优点：

  精度较高：能够较为准确地测量不同水层的流速、流量等参数，测量精度在一定程度上能够得到保证。

  适用性强：可用于多种类型的河道和水文条件，尤其在一些复杂的水文环境下，如山区性河道、高流速河道等，能够发挥重要作用。

  可靠性较高：在无外部电源供电的情况下，也可通过手动操作等方式进行测量，受外界环境干扰相对较小。

3、缺点：

  操作复杂：需要专业的操作人员进行现场操控，操作过程较为繁琐，对操作人员的技能要求较高。

  效率较低：测量速度相对较慢，完成一次完整的测量过程通常需要较长时间。

  维护成本高：设备的机械部件较多，长期使用容易出现磨损和故障，需要定期维护和检修。

  安全性风险：在洪水期或恶劣天气条件下，操作人员需靠近水域进行操作，存在一定的安全隐患。

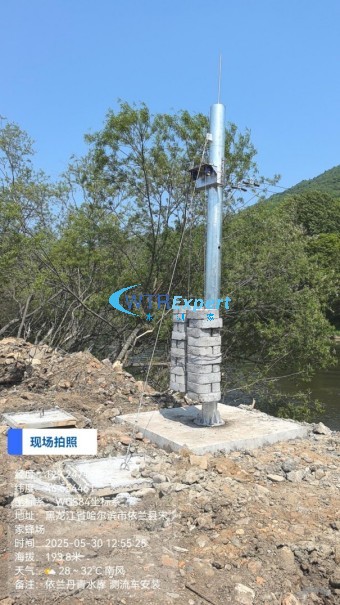

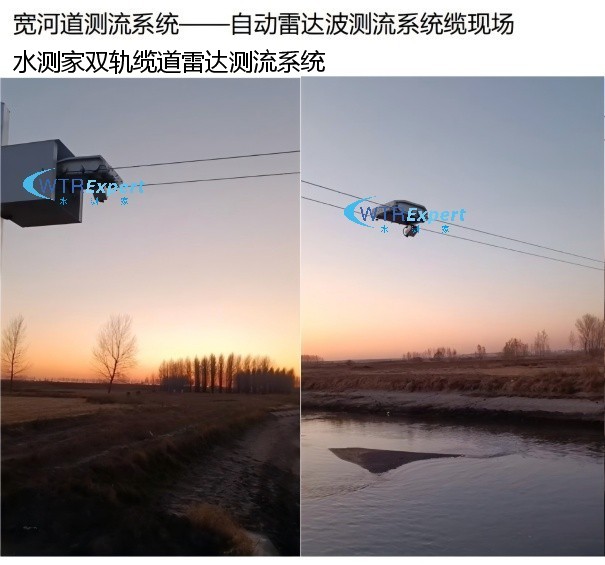

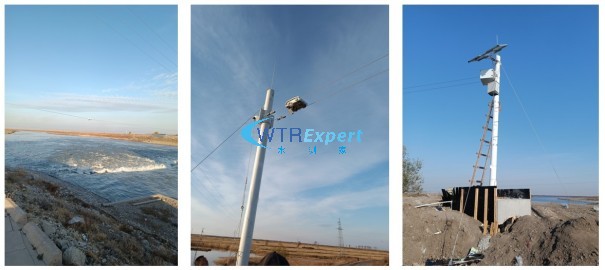

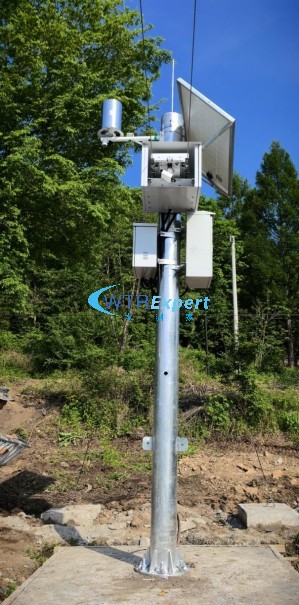

二、双轨雷达波测流系统

1、工作原理：

通过两根平行的轨道来引导小车的运行，利用电机或其他动力装置驱动小车在轨道上移动，小车通常配备有滑轮或滚轮，与轨道紧密配合，以实现稳定的行走，在测量过程中，可通过搭载的测量仪器流速仪对水文参数进行测量 。

2、优点：

  测量精度高：多传感器阵列实现断面全覆盖，误差率较传统单点测量降低 80%，在 160 米宽河道实测中，单次测量误差仅 ±1.2%，可达到水利行业较高的精度标准。

  测量效率高：双轨缆道 5 分钟完成全断面测量，较传统缆道提升 12 倍，能够快速获取水文数据。

  非接触式测量：采用雷达波测量，属于非接触式测量方式，无需将设备直接放置于水中，有效避免了水流冲击、泥沙磨损等问题，降低了设备的损耗和维护成本。

  全天候工作：可在夜间、雷雨天等各种恶劣天气条件下正常工作，不受风雨和停电影响，真正实现了全天候监测，为水文监测提供了更稳定的数据支持。

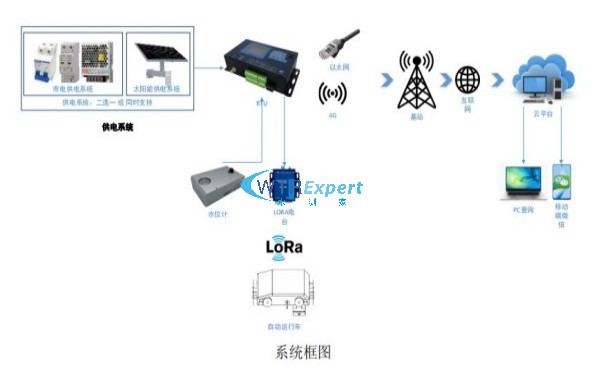

  自动化程度高：具备全自动采集和计算功能，无需人工操作，还可远程操控测流和下载数据，大大减少了人力投入，提高了工作效率。

  环境适应性强：具有强大的抗干扰能力，能够过滤暴雨、雾霾等噪声，在含沙量较高的浑水条件下，仍能保持较高的测量精度。

3、缺点：

  对安装要求高：轨道的安装精度和稳定性直接影响测量结果的准确性，安装过程需要专业的技术人员进行操作。

  率定校核：后期使用维护工作量小，但是需要与ADCP比测率定。

三、对比分析

测量效率：双轨雷达波测流系统的测量速度远快于传统水文铅鱼缆道，能够在较短时间内完成全断面测量，更有利于及时获取水文数据，为防汛抗洪等工作提供更快速的决策支持。

操作难度：传统水文铅鱼缆道的操作较为复杂，需要专业人员进行现场操作和维护，而双轨雷达波测流系统实现了高度自动化，操作简单，降低了对人员专业技能的要求。

安全性：双轨雷达波测流系统采用非接触式测量方式，无需人员进入危险区域，有效保障了操作人员的安全；传统水文铅鱼缆道在洪水期或恶劣天气条件下，可能存在一定的安全隐患。

运行维护成本：虽然双轨雷达波测流系统的设备购置成本较高，但其长期运行维护成本相对较低，非接触式设计省去了涉水维护的麻烦，且全生命周期运维费较传统设备有大幅降低；传统水文铅鱼缆道的维护成本较高，需要定期对机械部件进行检修和更换。

环境适应性：双轨雷达波测流系统具有更强的环境适应性，能够在各种恶劣天气条件下稳定运行，而传统水文铅鱼缆道在暴雨、洪水等恶劣环境下，设备的运行和数据的准确性可能会受到一定影响。
