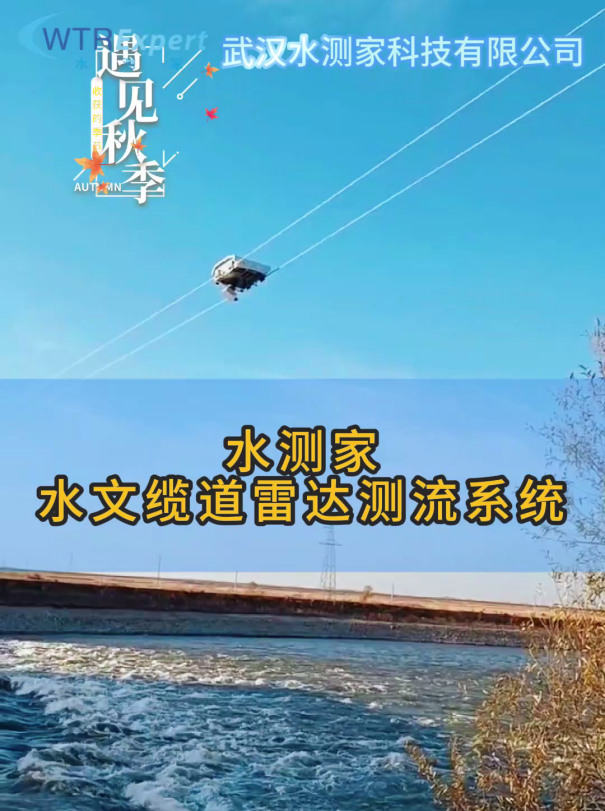

SCJ-ZDLL01移动缆道雷达波测流系统

SCJ-ZDLL01移动缆道雷达波测流系统由缆道塔架、自动运行车、雷达流速仪、遥测终端机、 LORA 终端、水位计、供电系统以及充电桩组成。设备采用低功耗设计，采集时间可以设置，同时设备支持在线值守，随时召测。 遥测终端机集成 4G 通讯模块，同时支持有线以太网接入，设备支持远程设置与召测功能，广泛应用于中小河流的在线测流，为大江大河高洪水位时提供全天候的在线监测。

产品特点：

1.符合水文多垂线测流标准的自适应算法，根据不同水深采用不同流量计算模型；

2.内部集成 4G DTU，无需外部 DTU 即可通讯，同时支持有线以太网；

3.自带 2.8 寸 TFT 显示屏，以及操作按钮，便于现场调试；

4.LORA 无线通信，抗干扰能力强，通信距离远，功耗低；

5.支持 TYPE-C USB 接口，方便与计算机连接；

6.支持多种水位计接入，根据不同现场选择不同的水位计；

7.支持 3 路中心站同时上传数据，同时支持不同的通讯协议；

8.支持 100 点大断面数据输入；

9.支持 64 条垂线（更多可定制）；

10.极低的待机功耗，且支持随时唤醒便于召测；

11.支持远程配置与召测(手机随时随地发送命令开始测流)功能；

12.支持小车打滑，限位等故障检测；

13.支持快速定制通讯协议以及传感器采集协议，免费接入各种平台；

14.采用双轨缆道设计，稳定性强，轨道间距 300mm；

15.自动运行车体积小，质量轻，并且迎风面小，增加抗风等级；

16.支持红外唤醒功能，支持停靠箱小车在位检测，支持充电位置检测；

17.全天候无人值守，易安装，易维护，操作简单；

18.历史数据会自动存储断面数据与垂线位置以及垂线流速流量等详细信息；

19.支持主动故障报警功能，7*24 小时值守；

20.平台支持随时查看系统运行情况；

21.支持主动断开充电电源，保护电池；

22.流速范围可配置,达到采样精度与速度的最佳匹配；

23. 体积小巧,安装简便,非接触测流，对水体无阻碍；

24.流速测量精度高,而且无漂移,无需校准；

25.提供免费平台查询数据，可以直观显示断面流速分布；

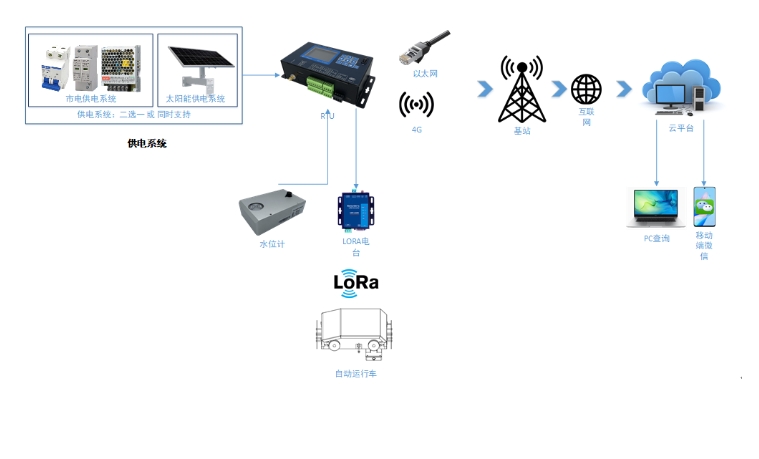

设备组成：

设备由控制系统(遥测终端机，LORA 终端)，自动运行车，雷达流速仪，水位计，供电系统组成，同时需要配套的立杆或塔架，以及供自动运行车运行所需的钢缆组成；

1. 遥测终端机

控制自动运行车运行到指定垂线位置，并采集流速，水位数据，通过采集的数据进行流量计算与累计流量统计，同时对数据进行存储于上传，且支持远程配置升级以及召测功能。

2. LORA 终端

遥测终端机通过 LORA 终端与自动运行车进行通讯，同时遥测终端机可以通过 LORA

终端对自动运行车进行唤醒以及检测自动运行车是否停靠在控制箱中。

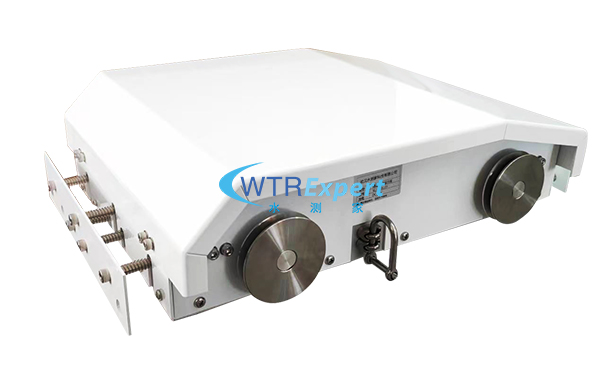

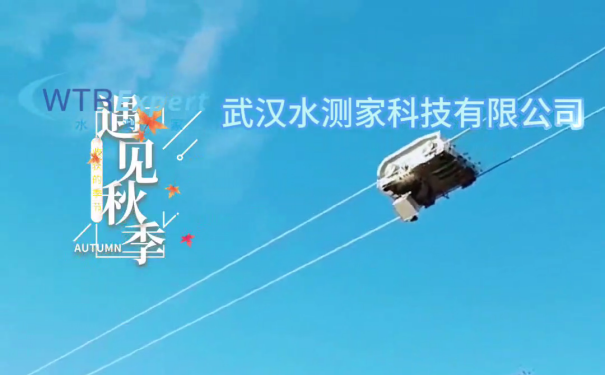

3. 自动运行车

自动运行车内有锂电池以及控制系统，控制自动运行车在缆道上面自由移动，内置 LORA 模块，可以与 RTU 进行通讯（通过 LORA 终端连接到 RTU），同时支持使用 RS485接口采集外挂的雷达流速仪数据，自动运行车可以定位在缆道上面的位置，同时支持打滑检测，充电位置检测，在电压低的情况下自动回到充电桩进行充电，电压足够的时候会主动断开充电，当通讯异常时，小车会自动回到停靠箱等待通讯恢复。

4. 雷达流速仪

用于非接触的雷达测流，设备安装在自动运行车上，通过自动运行到指定位置，完成指定位置的流速采集。

5. 水位计

水位计用于采集河道断面当前的水位，根据河道断面情况，可以选择不同的水位计，如河岸陡峭可以使用雷达水位计，河岸缓长的可以采用压力水位计或气泡水位计，水位计通过 RS485 接口与RTU 连接，RTU 通过水位计获取当前水位，并与大断面数据计算出当前过流面积。

6. 供电系统

为所有设备进行供电，如遥测终端机，水位计，LORA 终端，以及自动运行车的充电，供电系统根据需要可以选择市电转换为 DC24V 或 DC24V 太阳能供电系统或两者同时支持。

7. 立杆或塔架以及钢缆

立杆塔架以及钢缆为基本的安装辅材，根据现场的实际情况可以选择立杆或塔架式安装，钢缆通常采用 6mm 不锈钢钢缆，钢缆间距为 300mm。
