黑龙江水文局定制版本RTU配置说明

一．固件版本

固件文件带有“黑龙江水文局水雨情”字样；

【0001_app_遥测终端机(简版)[SCJ-RTU01(CE)]_黑龙江水文局水雨情_hv2.0.0.1_pv1.7.0.0_tv24.7.26.9】

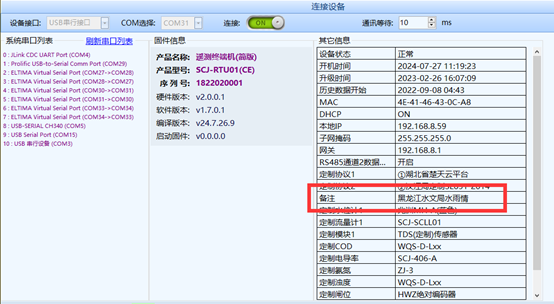

连接上位机后可以看到备注信息如下：

二．配置

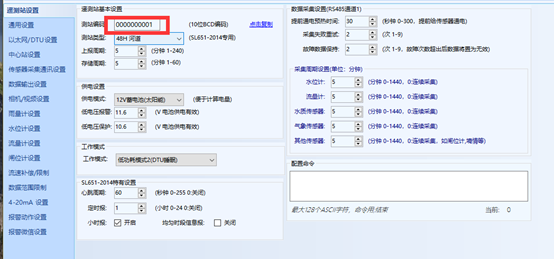

2.1 遥测站设置

设置采集，存储，上传周期均为5分钟，同时根据外接的水位计不同，修改预热时间，比如如果选配的是水测家的雷达水位计，预热时间30秒即可，如果是那种老式喇叭口雷达水位计，设置为100秒。

       遥测站编码：填写实际分配的SL651-2014规约的10位数编码；

测站类型：可选河道站，降雨

上报周期：5

存储周期：5

供电模式：12V蓄电池（太阳能）

工作模式：低功耗模式2（DTU睡眠）

心跳周期：60

定时报：1

小时报：开启

均匀时段信息报：关闭

提前通电预热时间：30或根据实际设置

采集失败重试：2

故障数据保持：2

采集周期：全部设置为5分钟

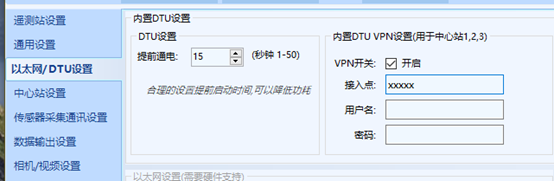

2.2 以太网/DTU设置

       根据需要开启并设置VPN，勾选VPN开关，设置VPN接入点信息。

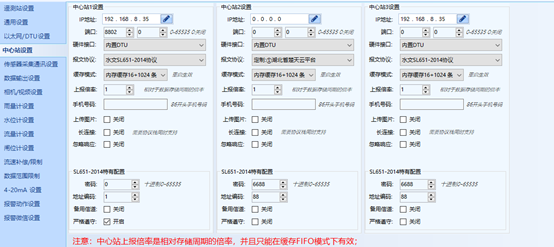

2.3 中心站设置

       中心站设置以中心站1设置为例，填写实际接收端IP与端口。

IP地址：水文局数据接收服务器的IP；

端口：填写主端口，数据接收的端口；

报文协议：选择“水文SL651-2014协议”

缓存模式：可以根据需要选择，必须选择内存缓存，缓存越大，能补发的数据越多；

上报倍率：1

其余为空；

密码：0

地址编码：1

备用信道：关闭

严格遵守：开启

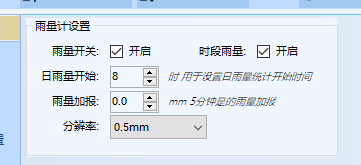

2.4 雨量计设置

       设备支持常规翻斗雨量计；

       有雨量计，则开启雨量计，没有则关闭；

       时段雨量：开启

       雨量开始时间：8

       雨量加报：0（必须设置为0，否则数据会重复）

       分辨率：根据安装的雨量计进行设置；

注：程序已经设定为5分钟内有雨就会加报，所以必须关闭雨量加报，避免数据重复；

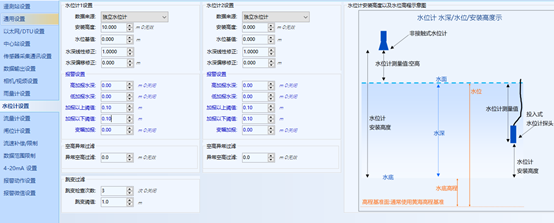

2.5 水位计设置

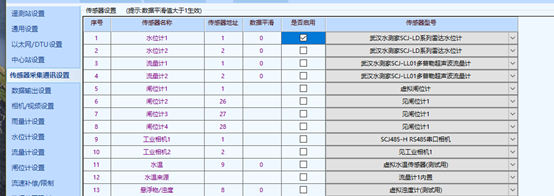

开启水位计，并型号，在 传感器采集通讯设置页面开启水位计；

勾选水位计，并设置传感器通讯地址，选择传感器型号，如果水位跳动大，可以将数据平滑设置为2-3。

具体水位计设置：

数据来源选：独立水位计

安装高度：雷达水位计的 水深=安装高度-空高（原始探头到水面垂直高度）

                     压力/气泡水位计 水深=安装高度+原始测量水深（探头到水面垂直高度）

水位基值：通常设置为河道底部高程；

水深线性修正：1.000

水深偏移修正：0

由于水位是5分钟上报，所以报警值请保持默认；

将变幅加报设置为0，高，低阈值均设置为0；

异常空高过滤：当输出空高小于此值时强制将水位清零，比如没水的时候，雷达会丢失信号，直接输出空高0，或者很小的空高，导致计算很大的水位，此时就会异常，这个异常空高过滤即可过滤掉这种数据；

跳变过滤：防止两次数据之间突变，保持默认即可

跳变检查次数：3

跳变阈值：1.0
