智慧河道雷达流量计和水质在线监测解决方案

河道作为水资源循环与生态系统的重要载体，其水量（流量）与水质的动态变化直接关系到防洪减灾、水资源调配、水生态保护等核心工作。传统河道监测依赖人工采样与间断性测流，存在数据滞后、覆盖范围有限、应急响应能力不足等问题，难以满足现代化河道管理的 “实时化、精准化、智能化” 需求。本方案依托武汉水测家科技有限公司的雷达测流与水质监测核心设备，构建 “水量 - 水质” 双重协同监测系统，实现智慧河道流量水质在线监测预警，实时采集、传输、分析与预警，为河道管理决策提供科学数据支撑，符合《地表水环境质量标准》（GB 3838-2002）与《河流流量测验规范》（GB/T 50179-2015）要求。

一、方案背景与建设目标

1.1 方案背景

当前河道监测面临三大核心痛点：一是流量监测精度不足，传统接触式测流设备（如旋桨流速仪）易受泥沙、漂浮物磨损，宽河道单点测流存在盲区，流量计算误差超 10%；二是水质监测滞后，人工采样周期长（1-7 天 / 次），难以捕捉瞬时污染（如工业废水偷排），污染溯源难；三是水量水质数据割裂，缺乏协同分析，无法准确评估水质变化与水量的关联关系（如降雨径流对水质的影响）。雷达流量计与水质在线监测系统通过非接触式测流、自动化水质采样，可有效破解上述痛点，实现河道监测的全流程优化。

1.2 建设目标

精准协同监测：实现河道流量与水质（pH、COD、氨氮、溶解氧等）的 24 小时连续监测，流量测量误差≤±4%，水质参数测量误差≤±5%，数据采样间隔 1-30 分钟可设。

实时数据传输：采用多网融合传输技术，数据传输成功率≥99.5%，端到端延迟≤30 秒，确保监测数据及时上传。

智能预警响应：建立流量异常（如瞬时流量超设计值）、水质超标（如 COD≥100mg/L）多级预警机制，响应时间≤10 秒，支持多渠道信息推送。

数据深度应用：构建水量水质协同分析模型，评估径流污染、水质变化趋势，为污染溯源、水资源调度提供数据支撑。

系统稳定耐用：设备适应河道野外环境（-30℃-70℃、IP67 防护等级），年平均无故障运行时间（MTBF）≥8000 小时，运维成本较传统监测降低 40%。

二、系统总体架构

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，针对河道 “宽断面、多变化、易干扰” 的特点，优化设备选型与技术方案，确保流量与水质监测协同高效。

2.1 感知层：河道专属监测设备部署

感知层是数据采集核心，围绕 “流量 - 水质” 双要素，选用武汉水测家科技有限公司的专用设备，适配河道不同断面与水质条件：

流量监测设备：

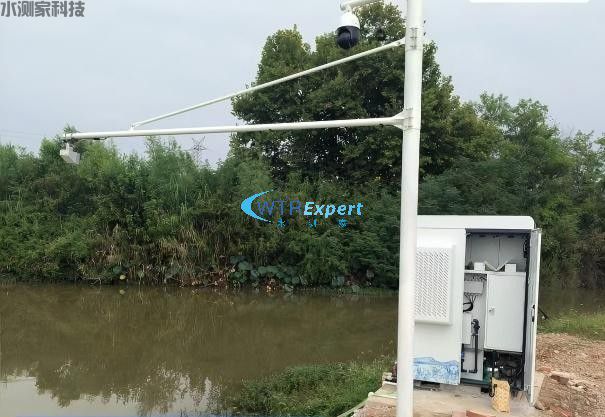

采用武汉水测家雷达流量计，非接触式安装于岸边支架，流速测量范围 0-20m/s，分辨率 0.001m/s，结合预设断面参数（宽度、深度）自动计算流量，实时获取水位流量数据。

水质监测设备：

常规水质参数监测：在河道监测断面下游 50-100m 处部署武汉水测家多参数水质监测仪，集成 pH（0-14pH，精度 ±0.02pH）、溶解氧（0-20mg/L，精度 ±0.1mg/L）、COD（0-500mg/L，精度 ±5%）、氨氮（0-50mg/L，精度 ±0.1mg/L）、浊度（0-4000NTU，精度 ±2%）等参数；适配河道高浊度水质。

所有感知设备均采用防水、防雷、抗腐蚀设计，支架安装高度距最高水位 1.5-3m，确保洪水期设备安全。

2.2 传输层：河道复杂环境下的数据链路

针对河道监测点分布广、部分区域信号薄弱（如山区河道、偏远河段）的特点，采用 “多网融合” 传输模式，确保流量与水质数据同步稳定上传：

无线传输：

城镇周边河道：采用4G/5G 工业路由器（支持三网冗余），传输速率高，满足流量、水质、视频等多类型数据实时传输需求。

山区或偏远河道：部署LoRa 自组网中继（传输距离 1-5km，抗干扰能力强），通过山顶或高杆中继节点扩展覆盖范围；极端无信号区域配套武汉水测家北斗卫星传输模块，支持数据透传，确保数据不中断。

有线传输：

靠近市政管网的监测点：采用光纤传输，带宽≥100Mbps，保障大数据量（如高清视频、历史数据备份）稳定传输，抗干扰能力强。

本地监测终端（武汉水测家水文专用 RTU）内置存储，支持存储 3年以上原始数据，网络中断时自动缓存，恢复后按时间顺序补传，确保流量与水质数据时间戳同步。

2.3 平台层：水量水质协同分析中枢

平台层部署于河道管理部门云端或本地数据中心，承担数据存储、处理、协同分析的核心任务：

数据处理模块：

数据清洗：去除传感器漂移、干扰导致的异常值（如 pH 突变至 14 或 0、流量骤升骤降），基于水质 - 流量逻辑关系（如 COD 与浊度正相关）校准数据；

数据融合：关联同一断面的流量与水质数据，形成 “时间 - 流量 - 水质” 三维数据集，为协同分析提供基础。

数据存储模块：

采用 “时序数据库+ 关系型数据库” 组合，时序数据库存储实时与历史监测数据（支持 10 年以上存储），关系型数据库存储河道基础信息（断面参数、监测点属性）、设备信息、预警记录，支持每秒≥1000 条数据并发写入。

算法引擎：

流量 - 水质协同分析模型：分析流量变化对水质的影响（如流量增大导致 COD 稀释、氨氮浓度下降），识别异常水质变化（如流量稳定但 COD 骤升，可能为偷排）；

污染溯源算法：结合上下游监测点水质数据（如 COD 浓度梯度）与流量数据（流速、流向），定位污染源头，溯源误差≤500m；

趋势预测算法：基于历史数据与实时气象数据（降雨量），预测未来 24-72 小时流量与水质变化趋势，精度误差≤8%。

2.4 应用层：河道监测管理功能

应用层面向河道管理部门、环保执法部门、运维团队等用户，提供 “流量 - 水质” 协同管理功能，支持 PC 端（Web 平台）、移动端（APP / 小程序）访问：

实时监测与可视化模块：

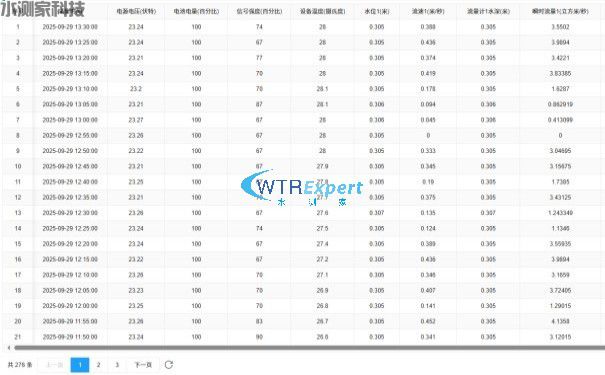

协同展示：通过 GIS 地图标注监测断面位置，实时显示流量（瞬时流量、累计流量）、水质（pH、COD、氨氮等）数据，用颜色区分数据状态（正常绿色、预警黄色、超标红色）；点击断面可查看 “流量 - 水质” 关联曲线（近 24 小时变化趋势），直观展示二者联动关系。

视频联动：点击监测点可查看实时视频画面，观察河道水流状态、是否有漂浮物或偷排行为，辅助判断数据异常原因。

智能预警模块：

多级预警：支持自定义流量预警阈值（如瞬时流量超设计值 120%）、水质预警阈值（如 COD≥100mg/L、氨氮≥15mg/L），超阈值时触发预警，通过平台弹窗、APP 推送、短信、声光报警等方式通知相关人员；预警信息包含断面位置、异常参数、建议措施（如排查上游排污口）。

预警处置：记录预警接收、派单、处置、反馈的全流程，支持上传处置照片（如执法人员查处偷排现场），形成闭环管理，便于后续复盘。

数据应用模块：

污染溯源：当某断面水质超标时，系统自动分析上下游水质 - 流量数据，生成溯源路径图，标注疑似污染源头区域，推送至环保执法部门，辅助快速查处。

径流污染分析：结合降雨量与流量 - 水质数据，分析降雨径流对河道水质的影响（如初期雨水携带污染物导致 COD 升高），为海绵城市建设、河道截污工程提供依据。

水量水质报表：自动生成日报、周报、月报，包含流量统计（日均流量、月总流量）、水质达标率（如 COD 月度达标率 95%）、预警统计等内容，支持 Excel/PDF 导出，为河道管理考核提供数据支撑。

设备管理模块：

状态监控：实时查看雷达流量计、水质监测仪等设备的运行状态（如雷达信号强度、传感器清洁度、电池电压），设备故障（如通信中断、传感器失灵）时自动发出故障预警，生成维修工单。

远程运维：支持远程配置设备参数（采样间隔、预警阈值、清洁周期），远程启动水质传感器自清洁功能，减少现场维护工作量；记录设备维护日志（校准时间、更换部件），实现设备全生命周期管理。

三、实施流程

现场勘查与方案设计：

河道勘查：联合河道管理部门，勘查河道断面宽度、深度、流速范围、水质状况、周边通信条件，确定监测断面位置（优先选择排污口下游、支流汇入处、关键水利工程周边）；

需求确认：明确监测参数（如是否需重金属监测）、预警阈值、数据应用场景（如污染溯源、灌溉用水统计），编制详细实施方案，包括设备清单、安装图纸、传输方案，经审核确认后实施。

设备采购与进场检验：

采购武汉水测家雷达流量计、雷达水位计、多参数水质监测仪、河道专用 RTU 等核心设备，以及支架、防水箱、线缆等辅材；

设备进场后开箱检验，核对型号、参数、合格证，测试雷达流速测量精度（与人工测流对比）、水质传感器准确性（用标准溶液校准），确保符合设计要求。

设备安装与调试：

基础施工：浇筑设备支架混凝土基础（强度 C30），确保承载能力复核要求；水质监测仪安装于岸边防水箱内，传感器探头通过管道伸入河道（浸没深度 50-100cm）。

设备部署：按设计位置安装雷达流量计、水位计、水质监测仪，调整雷达角度（与水流方向夹角 30°-45°）与高度；安装传输设备（4G/5G 路由器、LoRa 中继），完成设备接线（强弱电分离、标识清晰）。

系统调试：配置设备参数（采样间隔、预警阈值、传输协议），测试流量 - 水质数据采集与传输，确保数据同步上传；校准流量数据、水质数据（与实验室分析结果对比，误差≤±5%）；调试预警功能，模拟超标情况，验证响应时间≤10 秒。
