阵列式雷达波测流系统在水文站应用方案

水文站作为流域水文监测的核心枢纽，其流量监测数据的精度、连续性与时效性，直接决定防洪调度、水资源评估及水文预报的科学性。传统水文站测流方式受限于人工操作、接触式设备磨损等问题，在复杂水文条件下难以满足现代化监测需求。阵列式雷达波测流系统凭借多单元协同监测、非接触式测量、自动化数据处理等优势，成为水文站流量监测自动化升级的核心解决方案。本方案结合武汉水测家科技有限公司的水文专用阵列式雷达设备，详细阐述系统在水文站的应用架构、适配设计、实施要点及应用价值，确保完全符合《水文监测规范》（GB/T 50138-2010）等行业标准。

一、应用背景与核心价值

1.1 水文站测流痛点与系统适配性

当前水文站流量监测面临三大核心痛点，而阵列式雷达波测流系统可针对性解决：

痛点一：复杂断面流速监测盲区：天然河道水文站断面多存在弯道、浅滩、礁石等地形，单点测流设备（如传统雷达、ADCP）易因监测范围有限，导致流速场捕捉不完整，流量计算误差超 10%。阵列式系统通过多个雷达测速单元协同布设，可实现断面流速全域覆盖，尽可能减小盲区。

痛点二：恶劣环境下设备稳定性差：洪水期高含沙水流、漂浮物易磨损接触式设备（如旋桨流速仪），暴雨、强风天气下人工巡检困难，数据中断风险高。阵列式雷达采用非接触式安装，武汉水测家设备防护等级达 IP68，可在 - 30℃-70℃、含沙量≤50kg/m³ 条件下稳定运行。

痛点三：数据整编效率低：传统测流数据需人工录入、计算、整编，单次整编耗时数小时，难以快速支撑水文预报。阵列式系统可自动完成数据采集、清洗、流量计算与整编，输出符合规范的报表，效率提升 80% 以上。

1.2 系统应用核心价值

精度提升：流速测量误差≤±2%，流量计算误差≤±4%，满足水文站一级精度要求，为防洪调度提供精准数据支撑。

效率优化：实现流量数据 “采集 - 传输 - 整编 - 上报” 全流程自动化，洪水期采样频率可提升至 1 分钟 / 次，远超人工测流效率。

成本降低：非接触式设计减少设备磨损，远程运维替代高频次现场巡检，运维成本较传统方式降低 50% 以上。

风险管控：无需人员涉水或乘船测流，规避极端天气下的作业安全风险；同时通过实时预警，提前 30-60 分钟预判洪水趋势。

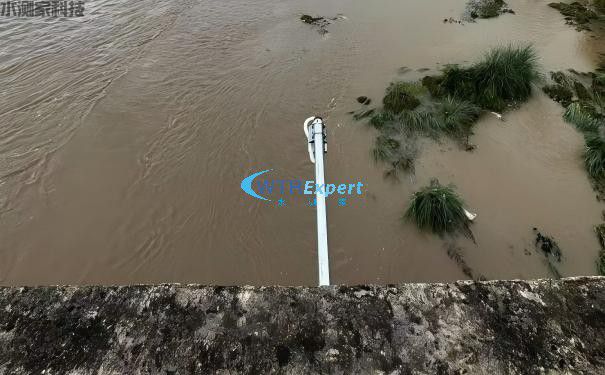

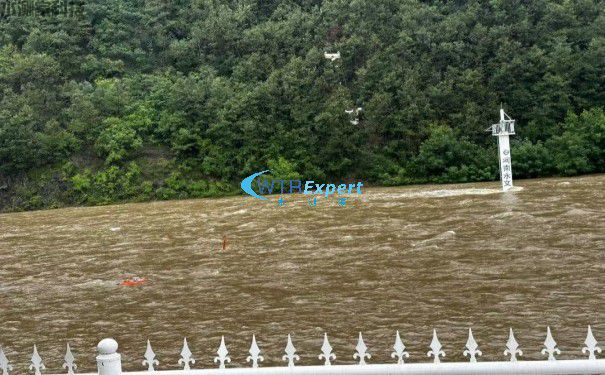

阵列式多垂线雷达波测流现场

二、系统应用架构与设备适配设计

2.1 应用架构：四层协同适配水文站业务流程

系统采用 “阵列感知层 - 传输层 - 处理层 - 应用层” 四层架构，完全贴合水文站 “数据采集 - 处理 - 应用 - 上报” 的业务逻辑：

阵列感知层：部署于水文站监测断面，核心为武汉水测家水文专用阵列式雷达流速仪，配套雷达水位计、辅助传感器，构成多维度数据采集网络。

传输层：采用 “主备双链路 + 本地缓存” 设计，适配水文站偏远区域通信条件，确保数据不中断。

处理层：部署于水文站数据中心或云端，集成水文专用算法，完成流量计算与自动整编，输出合规成果。

应用层：面向水文站管理人员、流域中心等用户，提供实时监测、整编报表、预警管理等功能，支持与现有水文平台对接。

2.2 核心设备适配设计（武汉水测家产品方案）

针对水文站不同断面特性，阵列式雷达设备需进行定制化布设与选型：

2.2.1 阵列式雷达流速仪布设与选型

根据水文站监测断面宽度，确定雷达单元数量与布设间距，确保相邻单元监测范围重叠率≥10%，无盲区：

窄断面水文站（宽度＜20m）：布设 2-3 台武汉水测家24GHz 高频阵列雷达单元，每台监测角度 60°，流速测量范围 0-20m/s，分辨率 0.001m/s。安装于断面两侧岸边支架或现有观测房，波束与水流方向夹角 30°-45°，优化信号反射效率。

中宽断面水文站（宽度 20-50m）：布设 4-6 台上述雷达单元，间距 8-10m，重点覆盖断面主流区与近岸浅水区，避免平缓水流下的测量精度下降。

宽断面水文站（宽度＞50m）：采用 “岸边阵列 + 跨桥阵列” 组合，岸边布设 6-8 台雷达，跨桥增设 2-4 台，武汉水测家设备支持同步采样校准，确保多单元数据时空一致性。

2.2.2 配套设备适配

雷达水位计：选用武汉水测家高精度雷达水位计，测量范围 0-50m，精度 ±3mm，具备波浪过滤功能，安装于断面岸边稳定基座，与雷达流速仪同步采样，为流量计算提供精准水位数据。

水文专用 RTU：配置武汉水测家SC-RTU01 水文终端，支持 RS485/Modbus 协议，可直接对接多种传感器和其他已有设备，支持 3年以上原始数据本地缓存与断点续传。

辅助传感器：部署含沙量传感器（测量范围 0-100kg/m³）、降雨量传感器，数据用于流速修正与洪水诱因分析；配套 AI 视频监控，识别漂浮物、船只干扰，自动标记异常数据。

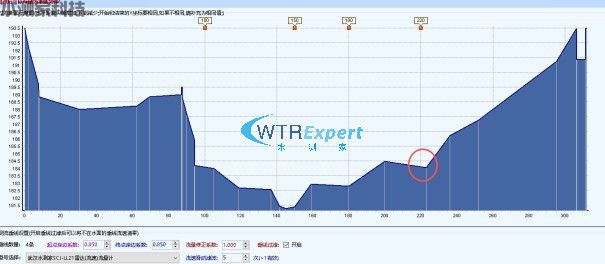

水测家科技非规则断面算法程序和配置界面

三、系统核心应用功能与水文站业务融合

阵列式雷达波测流系统并非独立运行，而是深度融入水文站日常监测、应急响应、数据上报等核心业务，具体应用功能如下：

3.1 日常监测：全流程自动化数据处理

自动采集与传输：雷达阵列按预设间隔（1-240 分钟可设）采集流速数据，水位计同步获取水位信息，数据通过 4G（主链路）/5G或北斗（备用链路）传输至水文站数据中心，传输成功率≥99.5%。

流速场反演与流量计算：武汉水测家系统内置水文专用算法，基于多雷达数据反演断面二维流速场，结合实时水位与不规则断面形态参数，自动选择梯形积分法、辛普森积分法等公式计算流量，无需人工干预。

3.2 应急响应：洪水期动态监测与预警

应急模式自动切换：当降雨量超阈值（如 1 小时降雨量≥50mm）或水位涨幅超 0.5m/h 时，系统自动切换 “洪水应急模式”：雷达采样频率提升至 1 分钟 / 次，采样点数从 10 点 / 次增至 30 点 / 次，确保流速场捕捉更精细；同时启动多渠道预警（水文站本地声光报警、管理人员 APP 推送、短信通知），响应时间≤10 秒。

上下游数据联动预警：系统可对接上游水文站数据，基于神经网络预测模型，结合实时流量与降雨量，预测未来 24-72 小时本站流量变化，精度误差≤8%，提前 30-60 分钟发出洪水预警，为下游防洪调度争取时间。

3.3 设备管理：远程运维与状态监控

实时设备状态监测：通过应用平台可查看每台雷达单元、水位计的运行参数（如信号强度、电压、温度、校准周期），当设备出现信号弱、电量低等异常时，自动生成维修工单，关联区域备件库信息。

远程校准与参数配置：无需现场操作，可远程调整雷达采样频率、预警阈值、传输协议等参数；每季度自动提醒设备校准，武汉水测家技术团队可提供远程校准指导，减少现场维护频次。

3.4 数据共享：与现有水文系统无缝对接

系统支持与水文站现有数据采集平台、流域水文数据中心、国家水文数据库对接：

采用 SL 651-2014《水文监测数据传输规约》等行业标准协议，确保数据格式合规；

四、实施要点与场景适配案例

4.1 系统实施关键要点

4.1.1 现场勘查与方案定制

断面勘查：详细测量水文站监测断面的宽度、深度、坡度、河床材质，标记主流区、浅水区、礁石位置，确定雷达单元布设点位，确保避开树木、建筑物等信号遮挡物。

通信测试：测试断面周边 4G/5G 信号强度，偏远水文站需测试北斗卫星信号覆盖情况，确定主备传输链路选型；同时评估现有电源（如观测房市电、太阳能供电）是否满足设备需求。

4.1.2 安装与调试规范

安装要求：雷达单元支架采用混凝土基础（强度 C30），高度距最高水位 1.5-3m，垂直度误差≤±1°；水位计安装于断面岸边无波浪干扰处，与雷达单元采样时间同步（误差≤1ms）。

调试重点：进行多雷达时空同步校准，通过人工船测（ADCP 对比）验证流速与流量数据，调整 H-Q 曲线；测试断面上、中、下游不同位置的流速测量精度，确保全域误差≤±2%。

4.2 典型水文站场景适配案例

4.2.1 山区水文站（高流速、多礁石）

适配难点：断面多礁石，流速分布紊乱，信号易受礁石反射干扰；洪水期流速可达 10-15m/s，设备需具备强抗干扰能力。

系统方案：选用武汉水测家高抗干扰阵列式雷达单元，增强信号滤波功能，剔除礁石反射的异常流速值；雷达单元布设间距加密至 5-8m，重点覆盖礁石周边区域，流量计算误差控制在 ±4% 以内。

4.2.2 平原水文站（宽断面、流速平缓）

适配难点：断面宽度达 30-50m，流速多≤0.5m/s，传统设备易因流速过低导致测量精度下降；断面易冲淤，H-Q 曲线需动态调整。

系统方案：采用 “稀疏阵列 + 宽波束雷达” 组合，4-6 台雷达单元间距 10-15m，降低设备成本；通过 “流速场均匀度分析”，自动识别主流区与回流区，优化流量计算权重；系统基于实时数据动态更新 H-Q 曲线，冲淤导致曲线偏移超 5% 时触发人工复核提醒。

4.2.3 河口水文站（潮汐影响、盐度变化）

适配难点：受潮汐影响，水流方向周期性变化（涨潮、落潮），盐度变化（0-35‰）可能干扰雷达信号；需分别计算涨、落潮流量。

阵列式雷达波测流系统在水文站的应用，不仅解决了传统测流方式的精度、效率、稳定性痛点，更推动水文站监测从 “人工操作” 向 “自动化、智能化” 转型。武汉水测家科技有限公司的水文专用阵列式雷达波设备，凭借高适配性、高稳定性、高性价比，成为系统落地的核心支撑。未来，随着 AI 算法、物联网技术的深化应用，系统可进一步实现 “流速场预测 - 防洪调度建议 - 应急措施联动” 的全流程智能化，为水文站现代化建设提供更全面的技术保障。
