武汉水测家遥测终端机rtu：接口分析解读

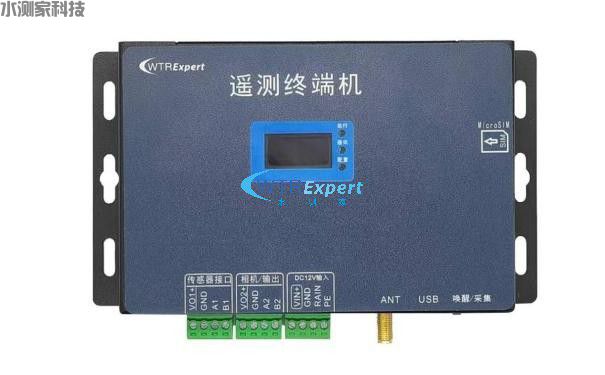

SCJ-RTU01遥测终端机

在物联网监测体系中，遥测终端机的接口如同 “神经枢纽”，直接决定了设备与前端感知层、后端传输层的适配能力。武汉水测家科技自主研发的遥测终端机以 “全接口覆盖、高兼容性、场景化设计” 为核心优势，配备 2 路 RS485 接口、1 路 RS232 接口、1 路 Type-C USB 配置接口、1 路以太网接口、2 路 4-20mA 采集接口、2 路 4-20mA 输出接口、2 路开关量采集接口、1 路 SDI-12 接口及 3 路电源控制输出接口，构建了一套能满足水利、环保、农业、市政等多领域监测需求的接口体系。我们从技术特性、适配场景、实战价值三个维度，对各接口进行深度解析：

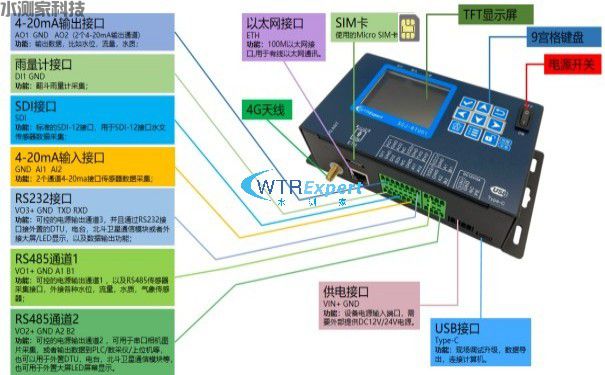

SCJ-RTU01遥测终端机接口

一、RS485 接口（2 路）：工业级设备的 “通用桥梁”

作为工业通信领域的 “事实标准”，RS485 接口以抗干扰强、传输距离远（单段最长 1200 米）、支持多设备联网（最多 32 个节点）的特性，成为终端机连接各类传感器的核心接口。水测家终端机配备 2 路独立 RS485 接口，每路均支持 Modbus-RTU 协议，波特率可灵活调节，满足不同设备的通信需求。

功能与用途：

连接水文传感器：如雷达水位计、超声波流量计、翻斗式雨量计等，通过 Modbus 协议实时采集水位、流量、降雨量等数据。例如在中小河流监测中，1 路 RS485 可连接河道断面的雷达水位计同时接入岸边的雨量计，实现水情数据的同步采集。

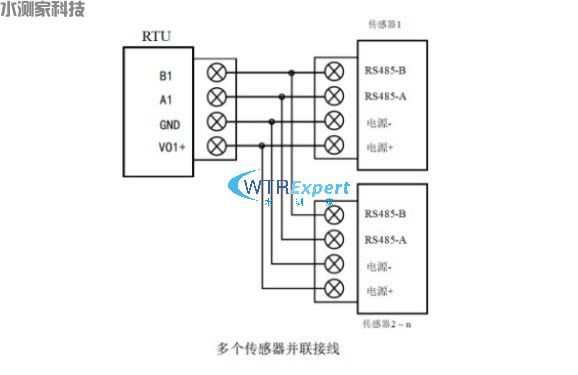

扩展多设备联网：通过 RS485 总线，可远距离串联土壤墒情传感器、气象站等设备，适合农业灌区等大面积监测场景。终端机支持地址码区分，避免多设备通信冲突。

技术优势：接口采用隔离保护设计，在潮湿、多尘的野外环境中仍能稳定运行；支持热插拔，设备维护时无需关停终端机，保障监测连续性。

二、RS232 接口（1 路）：近距离设备的 “精准纽带”

RS232 接口是传统的点对点通信接口，虽传输距离较短（通常≤15 米），但数据传输稳定、协议简单，适合连接近距离的控制设备或调试工具。水测家终端机的 RS232 接口支持 300-115200bps 波特率，可直接对接串口打印信息、GPS 模块等设备。

功能与用途：

对接 GPS / 北斗模块：在移动监测场景（如水文监测船）中，RS232 接口可连接 GPS 模块，实时获取设备位置信息，并将 “数据 + 位置” 打包上传至管理平台，实现监测点的空间定位。

连接本地显示设备：在泵站、闸门等现场管理场景中，通过 RS232 接口连接 LCD 显示屏，可实时展示监测数据（如瞬时流量、累计水量），方便运维人员现场查看。

技术优势：接口内置 TVS 瞬态抑制二极管，可承受静电放电冲击，保护终端机主板不受外接设备带电插拔的损伤。

三、Type-C USB 配置接口（1 路）：智能化配置的 “快捷通道”

Type-C 接口作为新一代通用串行总线接口，具有正反可插、传输速率高的特点，水测家终端机将其设计为专用配置接口，兼顾调试便捷性与数据传输效率。

功能与用途：

高速参数配置：通过 Type-C 数据线连接电脑，可在 30 秒内完成终端机固件升级，比传统 RS232 接口快 5 倍以上；支持配置文件导入，适合大规模设备部署时的标准化设置。

本地数据导出：终端机内置512M存储，当网络中断时，可通过 Type-C 接口快速导出历史监测数据（以 CSV 格式保存），确保数据不丢失。

四、以太网接口（1 路）：高速数据传输的 “骨干通道”

以太网接口是实现终端机与其他设备有线连接的核心接口，水测家终端机配备 10/100Mbps 自适应以太网接口，支持 TCP/IP、MQTT、HTTP 等协议，可直接接入局域网或互联网，满足大数据量、高频率的传输需求。

功能与用途：

实时数据上传：在泵站、自来水厂等固定监测点，通过以太网接口可将监测数据（如机组电流、水压、水质指标）以 1 秒 / 次的频率上传至云平台，延迟≤100ms，适合对实时性要求高的场景。

远程控制指令接收：支持平台下发控制指令（如调整采样频率、启动设备自检），指令响应时间≤500ms，实现终端机的远程运维。

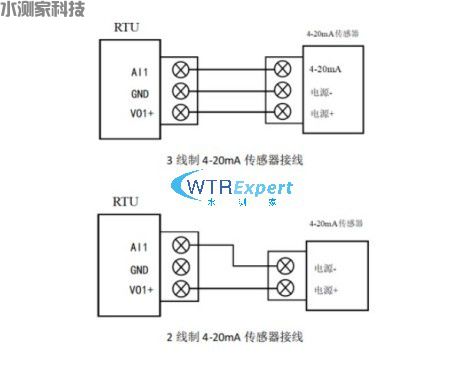

五、4-20mA 采集接口（2 路）：模拟量信号的 “精准转换器”

4-20mA 电流信号因抗干扰能力强、传输距离远（可达 1000 米），被广泛用于压力、液位、温度等模拟量传感器的信号传输。水测家终端机的 2 路 4-20mA 采集接口采用 16 位 AD 转换器，测量精度达 ±0.1% FS，可将模拟信号转化为数字量进行处理。

功能与用途：

对接压力传感器：在供水管道监测中，1 路接口连接管道压力传感器（0-1.6MPa 量程），实时监测管网压力，当压力低于 0.2MPa 时触发低压报警，预防管道爆管。

连接液位变送器：在污水处理厂，通过 4-20mA 接口采集沉淀池液位（0-5 米量程），当液位超过 4 米时自动启动排水泵，实现自动化控制。

采集温度信号：在农业大棚监测中，连接土壤温度传感器（-40-85℃量程），通过终端机将温度数据上传至平台，联动温控设备调节大棚环境。

技术优势：每路接口独立供电（24V DC），可直接驱动两线制传感器，无需额外电源；支持传感器断线检测，当线路故障时自动触发报警。

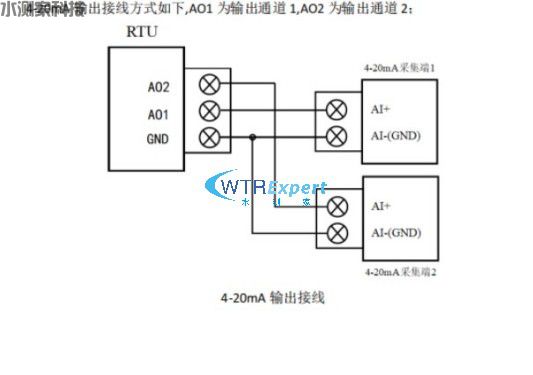

六、4-20mA 输出接口（2 路）：自动化控制的 “执行中枢”

4-20mA 输出接口与采集接口形成 “闭环控制”，终端机可通过该接口输出模拟量信号，控制调节阀、变频器等设备，实现监测数据与控制指令的联动。水测家终端机的输出接口采用 16 位 DA 转换器，输出精度 ±0.2% FS，量程可通过软件设置（0-5V/0-10V/4-20mA）。

功能与用途：

控制流量调节阀：在灌溉系统中，终端机根据土壤墒情数据（通过 RS485 接口采集），通过 4-20mA 输出接口调节阀门开度（4mA 对应全关，20mA 对应全开），实现精准灌溉。

调节泵站频率：在供水系统中，根据管网压力数据（4-20mA 采集），输出对应电流信号控制变频器，调节水泵转速，使管网压力稳定在设定范围（如 0.6-0.8MPa）。

控制采样泵：在水质自动监测站，终端机根据水质超标信号，通过输出接口启动采样泵（20mA 信号触发），采集水样留存待检。

技术优势：支持手动 / 自动切换，在调试或应急场景中可手动设置输出值；具备短路保护功能，当负载短路时自动切断输出，保护终端机电路。

七、开关量采集接口（2 路）：状态监测的 “灵敏触角”

开关量采集接口用于监测设备的通断状态（如阀门开关、设备运行 / 停止），水测家终端机的 2 路接口支持干接点 / 湿接点输入，内置光耦隔离，适合恶劣工业环境。

功能与用途：

监测闸门状态：在水利工程中，连接闸门限位开关，通过开关量信号判断闸门是否处于 “全开”“全关” 或 “中间” 状态，当闸门异常开启时触发报警。

设备运行状态监测：在泵站监测中，采集水泵电机的运行信号（接触器辅助触点），实时判断水泵是否正常运行，停机时自动通知运维人员。

安防报警输入：在监测站房，连接红外对射传感器，当有人闯入时，开关量信号变化触发终端机报警，联动视频监控设备抓拍现场画面。

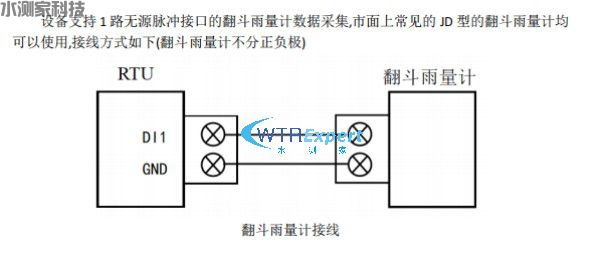

技术优势：支持脉冲计数功能，可累计监测水流开关的脉冲信号，间接计算流量；接口响应时间≤1ms，确保状态变化的实时捕捉。

八、SDI-12 接口（1 路）：生态监测的 “专属通道”

SDI-12 是针对环境监测传感器设计的串行通信协议，具有低功耗、布线简单（单总线最多连接 10 个传感器）的特点，特别适合电池供电的野外生态监测场景。水测家终端机的 SDI-12 接口支持 V1.3 协议，可直接对接土壤墒情、水质等传感器。

功能与用途：

多参数土壤监测：连接 SDI-12 协议的土壤墒情传感器（可同时监测土壤含水量、电导率、温度），单总线可串联 5 个传感器，实现不同深度（如 10cm/30cm/50cm）的土壤数据采集。

生态水文监测：在湿地监测中，对接水位 - 温度一体传感器，通过 SDI-12 协议获取数据，终端机根据水位变化判断湿地生态流量是否达标。

低成本组网：在农田监测中，用一根线缆连接多个土壤传感器，减少布线成本，终端机通过地址码区分不同传感器数据，实现大面积监测。

技术优势：支持传感器休眠唤醒功能，终端机可远程控制传感器进入低功耗模式（电流≤10μA），延长电池使用寿命；协议解析延迟≤100ms，确保数据实时性。

武汉水测家科技遥测终端机的丰富接口并非简单的数量叠加，而是基于 “全场景适配” 理念的系统化设计：通过 RS485/RS232/SDI-12 接口构建传感器接入生态，通过 4-20mA / 开关量接口实现监测与控制的闭环，通过以太网 / Type-C 接口打通数据传输与配置通道，最终形成 “采集 - 传输 - 控制 - 配置” 的全链路能力。

这种设计不仅降低了用户的设备选型难度（无需额外购买接口转换器），更通过接口间的协同联动（如 4-20mA 采集数据触发电源接口动作），实现了从 “被动监测” 到 “主动控制” 的升级。在智慧水利、智慧农业、智慧城市等领域，水测家终端机正以接口优势打破设备兼容壁垒，成为连接物理世界与数字平台的 “标准化枢纽”，为万物互联时代的监测体系提供核心支撑。
