水测家现代化水库运行矩阵项目实施方案,水库大坝安全监测

一、项目背景

水库作为水资源调控、防洪减灾、灌溉供水、发电等的重要水利工程，在保障社会经济发展和生态安全中发挥着不可替代的作用。随着全球气候变化加剧和经济社会的快速发展，水库面临的运行环境日趋复杂，对其运行管理的精准性、安全性、高效性提出了更高要求。

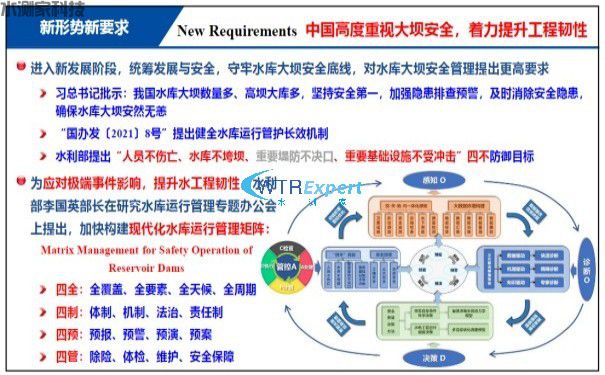

传统的水库运行管理模式多依赖人工巡检、经验决策，存在信息孤岛、响应滞后、协同不足等问题，难以应对极端天气事件频发、水资源供需矛盾突出等新形势。为适应智慧水利建设的总体要求，推动水库运行管理向数字化、网络化、智能化转型，构建现代化水库运行矩阵势在必行。该项目通过整合先进的监测、通信、计算、控制等技术，建立覆盖水库 “监测 - 分析 - 决策 - 执行 - 反馈” 全流程的智能运行体系，实现水库安全监管、水资源优化调度、应急响应等功能的协同高效，为水库的科学运行和可持续发展提供有力支撑。

二、现状问题

监测体系不完善：部分水库监测站点布局不合理，监测要素不全面，尤其在大坝安全、库区水质、生态环境等方面存在监测盲区。监测设备老化、技术落后，自动化采集率低，数据准确性和时效性难以保障，无法实时掌握水库运行状态。

数据融合共享不足：水库各类监测数据（如水位、流量、雨量、大坝变形、渗流等）分散存储于不同系统，数据标准不统一，格式各异，形成 “信息孤岛”。跨部门、跨专业的数据共享机制缺失，难以实现数据的综合分析和深度应用。

调度决策智能化低：水库调度多依赖历史经验和简单模型，缺乏对实时水情、雨情、工情及用水需求的动态感知和智能分析。在应对复杂水情和多目标调度（防洪、供水、发电等）时，决策效率低、精准度不足，难以实现水资源的最优配置。

安全监管能力薄弱：大坝安全监测预警体系不完善，对坝体变形、渗流、结构应力等关键指标的监测精度和预警能力不足，隐患排查和风险评估依赖人工，时效性差，难以有效防范安全事故。

应急响应机制不健全：面对突发洪水、大坝险情、水污染等突发事件，缺乏快速感知、精准研判和协同处置的能力，应急指挥调度效率低，应急资源调配不合理，可能导致灾害损失扩大。

三、解决思路

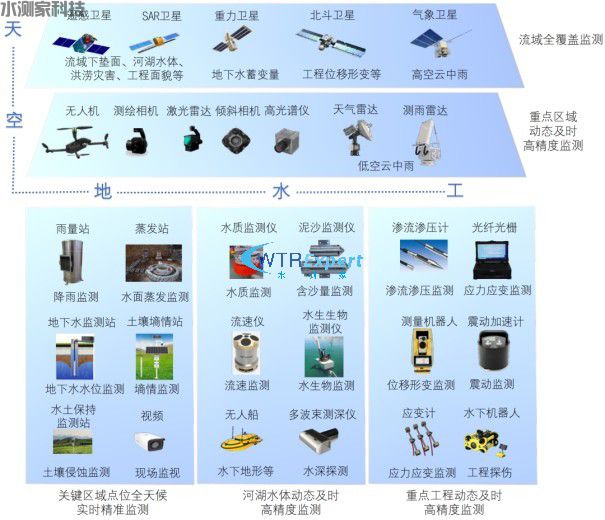

构建全域感知网络：优化监测站网布局，补充完善水位、流量、雨量、水质、大坝安全、生态环境等监测要素，采用智能化监测设备，实现水库运行状态的全面、实时、高精度感知。建立空天地一体化监测体系，结合卫星遥感、无人机巡检、地面传感器等手段，提升监测覆盖面和应急响应能力。

建立数据融合平台：制定统一的数据标准和接口规范，整合水库各类监测数据、业务数据和外部数据（如气象数据、用水数据等），构建一体化数据融合平台。运用大数据、云计算技术，实现数据的集中存储、清洗、分析和共享，打破信息壁垒，为决策提供数据支撑。

打造智能调度系统：融合水文模型、水动力模型、优化算法等，构建多目标智能调度模型，实现防洪、供水、发电、生态等多目标的协同优化调度。基于实时监测数据和预测预报结果，动态生成调度方案，辅助决策者科学决策，提高水资源利用效率和调度精准度。

强化安全监管能力：建立大坝安全智能监测预警系统，对坝体变形、渗流、应力等关键指标进行实时监测和分析，运用人工智能技术实现隐患自动识别和风险动态评估，构建 “监测 - 预警 - 处置” 闭环管理机制，提升大坝安全保障水平。

完善应急协同机制：构建一体化应急指挥平台，整合监测预警、预案管理、资源调度、协同处置等功能，实现突发事件的快速响应、精准研判和高效处置。建立跨部门、跨区域的应急协同联动机制，提升应急指挥的协同性和时效性。

四、硬件感知体系

1、大坝安全监测设备：

变形监测：部署全球导航卫星系统（GNSS）接收机、全站仪、测斜仪等，实时监测坝体水平位移、垂直位移和倾斜变形，精度可达毫米级。

渗流监测：安装渗压计、量水堰、渗流量仪等，监测坝体浸润线、渗流量、渗透压力等指标，掌握坝体渗流状态。

结构应力监测：采用应力传感器、应变计等，监测坝体混凝土应力、钢筋应力、钢结构应力等，评估结构安全性。

2、水文水情监测设备：

水位监测：采用雷达水位计、超声波水位计等，实时监测库水位、上下游水位，精度高、抗干扰能力强。

流量监测：在溢洪道、输水洞等关键部位安装声学多普勒流速仪（ADCP）、电磁流量计等，监测出库流量、泄洪流量。

雨量监测：布设翻斗式遥测雨量计、超声波雨量计，监测库区及周边降雨量，为洪水预报提供数据。

3、水质与生态监测设备：

水质监测：配备多参数水质在线监测仪，监测水温、pH 值、溶解氧、浊度、氨氮、总磷等指标，实时掌握库区水质状况。

生态监测：安装生态水文传感器、视频监控设备，监测库区植被覆盖、水生生物、水土流失等生态指标，评估水库生态状况。

4、环境与气象监测设备：

气象监测：部署自动气象站，监测气温、湿度、风速、风向、气压、降雨量等气象要素，为水文预报和调度提供气象数据。

周边环境监测：安装视频监控摄像头、红外对射报警器等，监测库区周边人员活动、山体滑坡、泥石流等隐患。

5、数据采集与传输设备：

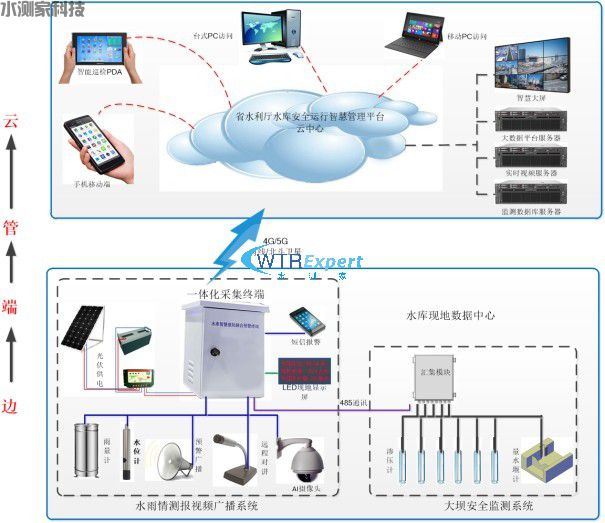

数据采集终端：在各监测点部署工业级数据采集终端，负责收集各类传感器数据，进行初步处理和存储，支持多协议接入。

通信设备：采用光纤通信、5G、北斗卫星通信等多种通信方式，构建稳定可靠的数据传输网络，确保监测数据实时上传至数据平台，在极端环境下保障通信畅通。

6、应急与巡检设备：

无人机：配备多旋翼无人机，搭载高清摄像头、激光雷达、热成像仪等，用于大坝巡检、库区巡查、灾情评估等，提升应急监测和隐患排查效率。

应急监测设备：配置便携式测流仪、水质检测仪、GNSS 接收机等，用于突发事件的现场应急监测。

五、产品选型

1、大坝安全监测设备：

变形监测选用高精度 GNSS 接收机，支持北斗、GPS 等多系统融合定位，静态测量精度平面 ±2.5mm+1ppm，高程 ±2.5mm+1ppm，具备实时数据传输功能，适应野外恶劣环境。渗流监测采用振弦式渗压计，测量范围 0-1MPa，精度 ±0.1% FS，稳定性好，可长期埋入坝体或地基中使用。

2、水文水情监测设备：

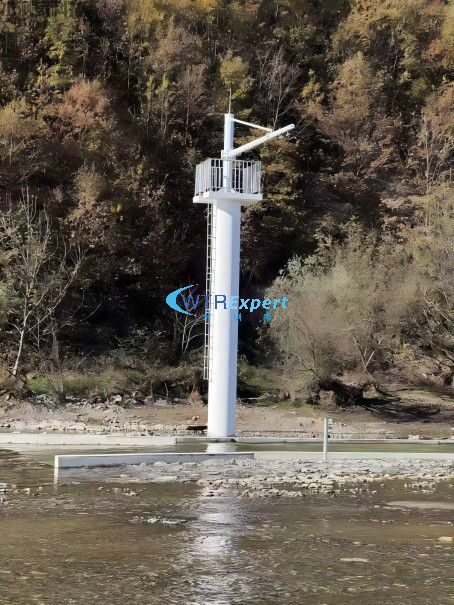

水位监测选用武汉水测家科技的雷达水位计SCJ-LD40，采用 高频雷达技术，测量范围 0-50 米，精度≤±3mm，分辨率 0.001m，不受水汽、泥沙等影响，防护等级 IP68，适合水库水位长期监测。流量监测在输水洞等管道式场景选用水测家公司的时差法流量计，支持双向测量；在溢洪道等明渠场景选用 H-ADCP，可测量断面流速分布并计算流量，适应复杂水流条件。雨量监测采用翻斗式遥测雨量计，分辨率 0.5mm，测量误差≤±3%，支持无线传输，适应野外环境。

3、水质与生态监测设备：

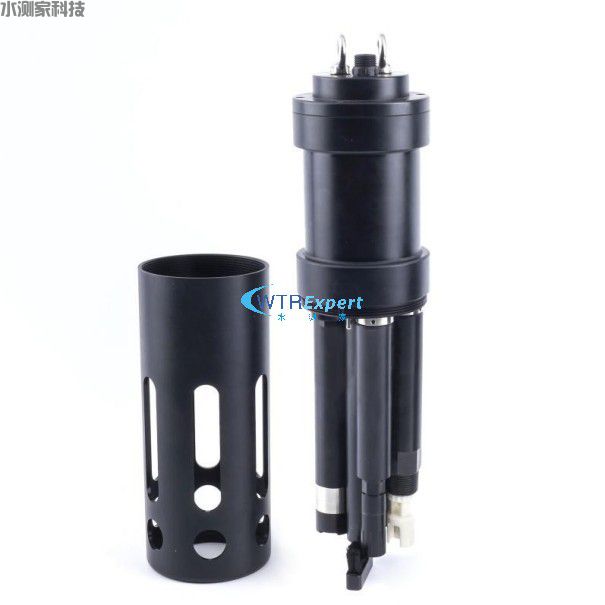

水质监测选用多参数水质在线监测仪，可同时监测 pH 值（精度 ±0.01）、溶解氧（精度 ±0.1mg/L）、浊度（精度 ±1% FS）、氨氮（精度 ±5% FS）等指标，具备自动清洗、校准功能，数据通过无线传输至平台。生态监测配备高清红外相机，监测库区周边野生动物活动，结合植被指数传感器评估植被覆盖状况。

4、数据采集与传输设备：

数据采集终端选用工业级遥测终端机SCJ-RTU01，支持 RS485、4-20mA 、RS232、SD-12等多种接口，可接入 8-16 路传感器数据，内置4G全网通数据传输模块，具备数据补传功能。备用通信设备采用 5G 工业路由器，支持双卡双待，传输速率高，同时配备北斗卫星通信模块作为备份，确保在无公网覆盖区域的数据传输。

5、应急与巡检设备：

无人机选用四旋翼工业级无人机，续航时间≥60 分钟，搭载 2000 万像素高清相机和激光雷达，可实现厘米级三维建模和精细巡检，支持自动航线规划和数据实时回传。应急监测设备配备便携式多参数水质检测仪、手持 GNSS 接收机等，便于现场快速监测和数据采集。

六、场景应用

智能调度运行：基于实时监测的库水位、入库流量、降雨量及气象预报数据，智能调度系统自动运行多目标优化模型，生成防洪、供水、发电协同调度方案。例如，在汛期，系统根据洪水预报结果，提前预泄腾出库容，并动态调整泄洪流量，确保大坝安全；在枯水期，结合用水需求预测，优化供水调度，保障农业灌溉、城市供水和生态用水，同时兼顾发电效益，提高水资源利用效率。

大坝安全监管：大坝安全监测系统实时采集坝体变形、渗流、应力等数据，通过智能分析模型识别异常指标，当监测值超过预警阈值时，自动发出预警信息，并推送至管理人员。例如，当测斜仪监测到坝体某部位倾斜变形速率异常时，系统自动定位隐患位置，结合历史数据评估风险等级，生成处置建议，管理人员及时组织排查和加固，防范大坝险情。

水质安全保障：多参数水质在线监测仪实时监测库区水质，当发现氨氮、总磷等指标超标时，系统立即报警并启动溯源分析，结合无人机巡检和视频监控排查污染源。例如，监测到库区某区域溶解氧骤降时，系统快速定位污染区域，调度无人机进行空中巡查，发现沿岸违法排污口后，通知环保部门及时处置，防止污染扩散。

应急响应处置：遭遇突发暴雨引发洪水时，应急指挥平台整合水情、雨情、工情数据，快速评估洪水风险，生成应急调度方案，指令溢洪道、输水洞等设施协同泄洪。同时，通过应急指挥平台调度抢险队伍、物资和设备，通知下游地区疏散群众，实现 “监测 - 预警 - 决策 - 处置” 全流程协同，最大限度减少灾害损失。

生态保护管理：通过生态监测设备掌握库区植被覆盖、水生生物多样性等生态指标，结合水库调度方案，保障生态基流，改善库区生态环境。例如，根据鱼类产卵期需求，智能调度系统调整下泄流量，营造适宜的水文条件，促进鱼类繁殖，维护水生态平衡。
