SCJ-DATA22(IP68)低功耗测控终端-遥测终端机rtu

产品简介

SCJ-DATA22(IP68)低功耗测控终端是一款集成4G DTU，锂电池以及低功耗物联网数据采集终端；内置12v 22.4AH或44.8AH锂电池(可定制更大容量)，防护等级达到IP68，配备低功耗蓝牙支持手机现场配置，支持流量或水位或者其它传感器数据采集,内置128MB存储器,可以满足3年以上的数据存储需要,同时支持远程配置升级功能,降低客户安装使用难度。

产品特点

1.内部集成4G　DTU，无需外部DTU即可通讯；

2. 防护等级达到IP68，可长期在井下工作；

3.内置锂电池，一体化设计，安装简单；

4.极低的待机功耗，以及优化的采集发送算法，极大的增加了电池工作时间；

5.内置低功耗蓝牙，便于现场非接触通过手机调试设置参数，查询数据；

6.支持USB接口，可用于与计算机连接，进行配置，数据查询，历史数据导出等功能；

7. 支持外部充电接口，可以选配外部太阳能或者市电供电；

8. 支持1路485接口；

9. 支持1路脉冲/开关信号采集(默认未开启)；

10. 内置外部独立看门狗，确保设备稳定可靠运行；

11.支持本地/远程配置升级，历史数据补发功能；

12. 极低的待机功耗（<15uA,待机1年仅需要0.13AH电量）；

13.支持3个中心站同时发送数据(同一时刻,3个中心站同时发送) ；

14.支持3个中心站选择不通的通讯协议与3个中心站通讯；

15.支持快速定制通讯协议以及传感器采集协议；

16.可直接配套公司各类水质或流速流量或水位计在井下使用；

主要技术参数

①:低功耗模式下的平均待机电流不超过15uA;设备的工作电流与待机电流,测量时蓝牙关闭,DTU关机,并且不含传感器消耗的电流；不同模式下工作电流与待机电流有区别；

②:内部4G DTU不同的情况下参数可能会有所区别；

接口说明

设备所有对外接口均为防水接口，必须按照规范拧紧（见3.3），没有使用到的接头必须拧上防水帽，设备天线必须拧紧，接口示意图如下：

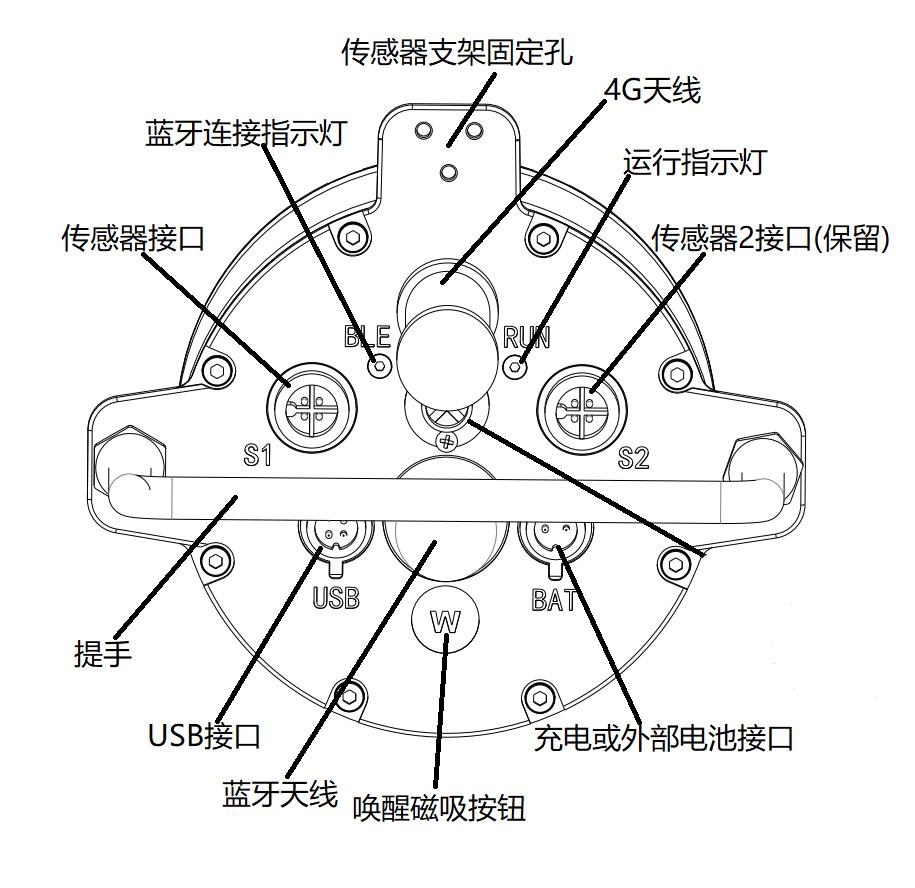

接口示意图

传感器接口1(S1)，默认连接的是RS485，传感器接口2默认保留。

设备默认只支持

指示灯

设备2个LED指示灯,左侧标识为BLE的是蓝牙连接指示灯，右侧RUN为运行指示灯；

RUN运行指示灯工作状态指示:

BLE蓝牙连接指示灯状态指示:

蓝牙与手机app连接

在设备上电开机后，会自动开启蓝牙，持续1分钟，如果没有手机连接则会关闭蓝牙，进入低功耗模式，设备在休眠模式，使用 钥匙扣强磁铁 触碰磁吸开关位置即可唤醒设备，再次触碰即可开启蓝牙（蓝牙开启后RUN运行灯会双闪，默认持续1分钟）；

连接设备

启动手机app后，点击【搜索设备】按钮（如果弹出需要存储/蓝牙/定位等权限，请同意，否则会导致无法连接），即可搜索到设备，之后点击搜索到的设备即可连接，设备连接后蓝牙指示灯 BLE会亮，此时可以看到设备的基本信息，如果设备处于低功耗或关机模式，在基本信息中会进行显示。
