水测家SCJ-WQ01气泡式水位计|气泡水位计

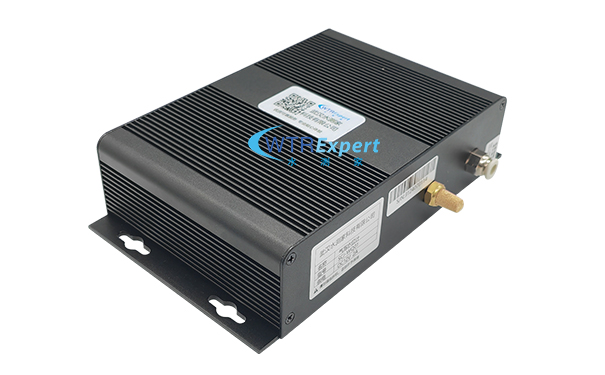

一.产品简介

水测家气泡式水位计是一款水位测量类设备，设备基于压力传感器和导气管的间接测量装置。 主要用于中小水库水位测量、河道水位测量以及排水管道水位测量等场合，安装简便、易于 操作，能够很好的满足用户对于产品高精度、高稳定性和高可靠性的需求。

水测家气泡水位计具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长 的特点，特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废 水等不便建测井或建井昂贵的场合，如：水利水文、大坝上下游、海洋、地下水水位、石油、 化工、污水处理厂、城市排水泵站等水位监测。

二.工作原理：

气泡水位计是由我公司自主研发和生产的高精度水位测量仪器。采用微型气泵作为吹气 引压装置，将水下测点处的静水压力转换成气体的压强值并通过测管引至水面以上，再用压 力传感器进行感应和处理，从而实现水位的测量。由于压力传感器测量的是压缩空气的压强， 而无需接触被测液体，所以长期稳定性极高。

三.产品特点：

1.体积小巧，重量轻，便于安装；

2.标准的 RS485 接口,通讯距离远；

3.整体低功耗设计，防淤堵；

4.配套的配置程序,让调试配置更简单；

5.水位测量精度高,毫米级分辨率；

6.可配套本公司遥测终端机,实现数据远传,同时提供免费平台查看数据；

7.水下部分为 IP68 防护等级，非接触式测量，满足多种不同应用场合；

四.主要技术参数

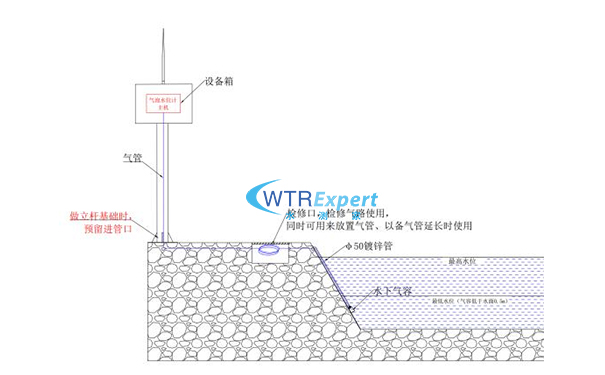

五.安装示意图

气泡式水位计压力气管出气口应安装并固定在最低水位处，其压力气管也应固定，有条 件的可用金属管或塑料管保护。

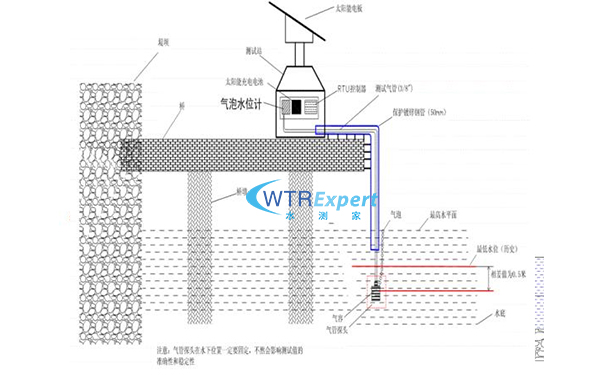

气泡式水位计安装示意

六.安装要求

1）检查气泡式水位计气管外观有无破损及变形；

2）旋开带有过滤网接头的并帽并套在通气管上，并帽上带有螺纹的一端朝向通气管的 端口，将通气管的一端插在接头的锥管孔内，并用双板手将通气管的端口和并帽旋紧，然后 将 PVC  管或镀锌自来水管套在通气管上加以保护，将出气端放在死水位以下的位置固定且 顺流，敷设保护管（内有气管）到相关现地单元位置，敷设时应注意不要损坏或扭绞气管， 气管的任何地方都不能有成直角的急剧弯曲；

3）将气泡式水位计的通气管接入传感器气路端口，出气口与水流保持垂直。
