中小河道阵列式雷达波测流系统应用-阵列式测流

一、项目背景

中小河道作为流域防洪排涝、水资源调配、水生态保护的关键载体，其流量变化直接关系到区域水安全与生态平衡。近年来，受极端降雨、人类活动干预等因素影响，中小河道洪涝灾害频发，同时水资源过度开发、污染排放等问题导致河道生态功能退化。准确、实时掌握中小河道流量数据，是开展防洪调度、水资源管理、水生态修复的核心前提。

当前，我国中小河道流量监测多依赖传统测流手段，存在诸多短板，难以满足精细化管理需求。阵列式雷达波测流技术凭借非接触式测量、覆盖范围广、适应复杂水流工况等优势，成为中小河道流量监测的理想技术方案。为落实《“十四五”水文基础设施建设规划》《流域防洪规划》等政策要求，破解中小河道流量监测难题，亟需开展中小河道阵列式雷达波测流系统建设项目，构建“全域覆盖、精准感知、智能传输、高效应用”的流量监测体系，为中小河道管理提供精准数据支撑。

二、现状问题

（一）传统测流手段适配性差，数据精度不足

中小河道普遍存在断面形态不规则、水流流速不均、含沙量波动大、漂浮物多等特点。传统测流手段（如流速仪测流、浮标测流）多为接触式测量，易受水流扰动、泥沙磨损、漂浮物缠绕影响，测量精度低（误差超5%）；且对于窄深型、宽浅型等特殊断面河道，传统测流方法难以全面覆盖水流断面，导致流量推算偏差大，无法真实反映河道实际流量状态。

（二）监测效率低下，实时性缺失

多数中小河道测流仍依赖人工操作，单次测流耗时超2小时，且受天气、地形等自然条件限制，无法实现全天候连续监测。人工测量数据需经过整理、上报等环节才能汇总分析，数据滞后性明显，当遭遇暴雨洪水时，无法实时捕捉洪峰流量、水位上涨速度等关键数据，导致防洪调度决策滞后，易引发洪涝灾害损失。

（三）监测覆盖不全，重点区域存在盲区

中小河道分布零散、跨度大，部分河道位于偏远山区，交通不便，人工监测难以实现全区域覆盖。在河道汇流口、防洪薄弱段、生态敏感区等重点区域，缺乏常态化监测设备，导致流量数据缺失，无法为流域统筹调度、生态流量保障提供全面数据支撑。

（四）设备运维成本高，稳定性差

接触式测流设备长期浸泡在水中，易受水体腐蚀、泥沙淤积影响，故障频发，需频繁进行维护、校准，运维成本高；部分设备依赖市电供电，在偏远河道难以部署，且暴雨、雷电等极端天气易导致设备损坏、数据传输中断，无法保障监测工作的连续性。

（五）数据管理碎片化，应用能力弱

现有测流数据多分散存储于不同部门，数据格式不统一、标准不一致，形成“数据孤岛”，无法实现跨区域、跨部门数据共享。缺乏专业的数据分析应用平台，无法对流量数据进行趋势研判、洪峰预警、生态流量评估，数据价值难以充分发挥，无法为中小河道管理决策提供科学支撑。

三、解决思路

本项目以“精准测流、实时监测、全域覆盖、智能应用”为核心目标，依托阵列式雷达波测流技术，构建中小河道流量监测智能化体系，具体思路如下：

1.  采用先进技术方案：选用武汉水测家科技阵列式雷达波测流设备，利用多雷达阵列协同测量优势，实现对中小河道不规则断面的全断面覆盖，提升流量测量精度与稳定性，替代传统接触式测流手段。

2.  科学布设监测点位：结合中小河道流域特征、防洪需求、生态保护重点，在河道汇流口、防洪薄弱段、生态敏感区、水文控制断面等关键节点布设监测设备，实现重点区域全覆盖、全域动态监测。

3.  构建智能传输网络：采用“4G+北斗”双模通信技术，搭配太阳能供电系统，解决偏远河道信号覆盖与供电难题，确保监测数据实时、稳定上传至管理平台，保障监测工作全天候连续运行。

4.  搭建一体化管理平台：整合流量、水位、雨量等多源监测数据，实现数据可视化展示、异常预警、趋势分析、报表生成等功能，支撑防洪调度、水资源管理、生态修复等决策应用。

5.  建立长效运维机制：选用免维护、低功耗设备，降低运维成本；建立设备全生命周期管理机制，定期开展设备巡检、校准，确保系统长期稳定运行。

四、硬件感知体系

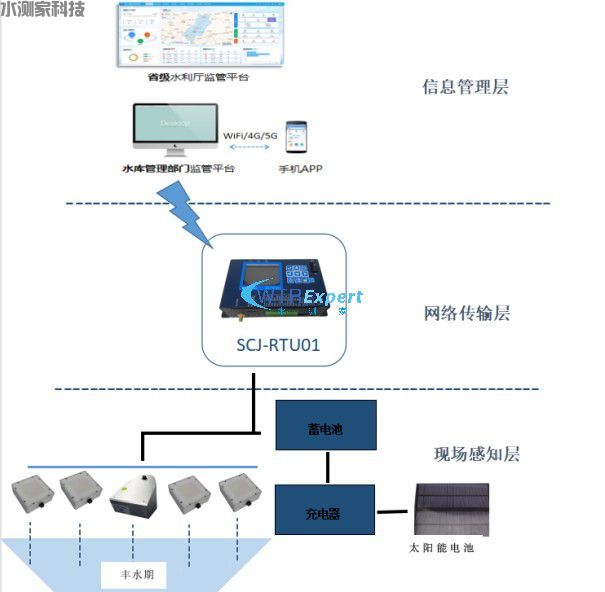

本项目硬件感知体系以“阵列式雷达波测流”为核心，涵盖前端测流感知设备、辅助监测设备、数据采集传输设备、供电保障设备及防护设备，形成“测流-辅助监测-数据传输-供电防护”全链路保障，确保流量监测精准、稳定、连续。

（一）前端测流感知层

核心功能为采集中小河道全断面流速、水位数据，通过阵列式雷达协同测量与流量算法，精准推算河道流量，适配中小河道不规则断面、复杂水流工况。

（二）辅助监测层

部署雨量计、高清摄像头等辅助设备，采集降雨量、河道现场影像等数据，为流量变化分析、洪峰预警、应急处置提供补充支撑。

（三）数据采集传输层

负责汇总前端测流设备与辅助监测设备数据，进行本地化处理与缓存，通过多模通信技术实时上传至一体化管理平台，保障复杂环境下数据传输不中断。

（四）供电保障层

采用太阳能供电+电池储能的方式，为前端测流设备、数据传输设备等提供稳定供电，适配偏远河道无市电供应场景，确保设备24小时连续运行。

（五）防护层

通过加装防雷防水保护箱、雷达防护罩、防盗装置等，保障设备在暴雨、强雷电、大风、低温等恶劣环境及野外无人值守场景下的安全稳定运行，延长设备使用寿命。

五、产品选型（武汉水测家科技）

（一）前端测流感知设备

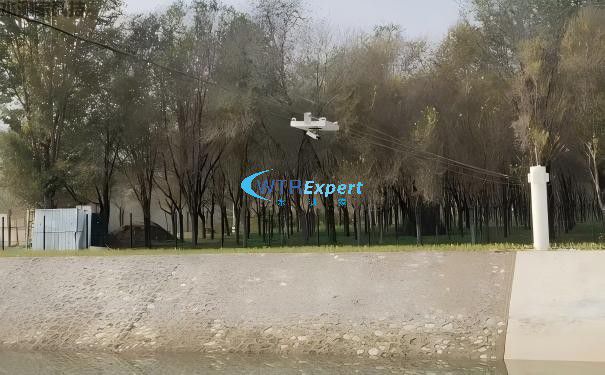

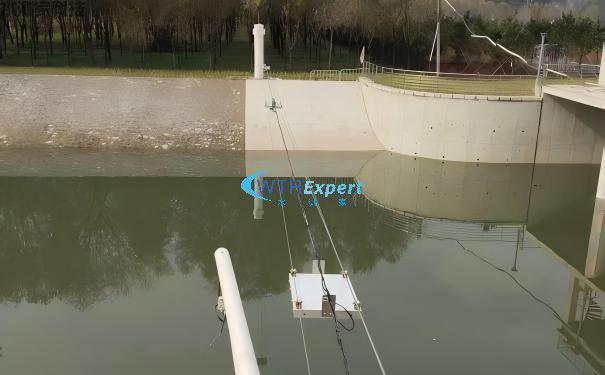

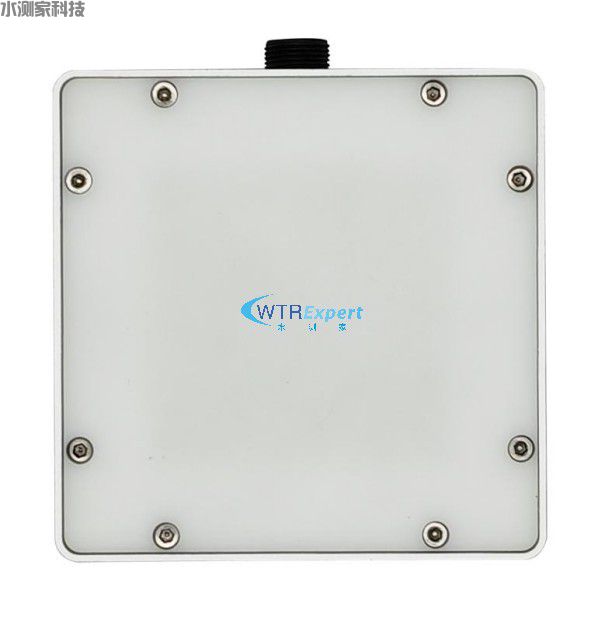

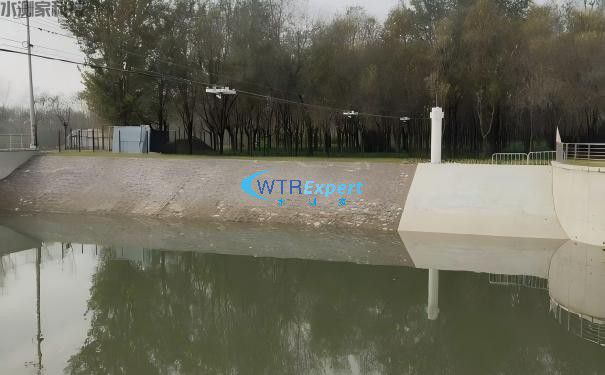

1.  武汉水测家阵列式雷达波测流系统：核心测流设备，由4-8个高频雷达传感器组成阵列，采用雷达波技术，非接触式测量全断面流速分布。测量范围：流速0.01-20m/s，水位0.2-40m，流速精度±1%，支持宽浅型、窄深型等不规则断面适配，可自动识别断面形态并优化测量算法。系统具备抗干扰能力，可有效抵御漂浮物、泥沙、雨雪天气影响，防护等级IP68，适应-40℃-80℃环境运行。部署于中小河道关键控制断面，通过全断面流速测量精准推算流量，实时掌握河道流量动态，为防洪调度、水资源管理提供核心数据。

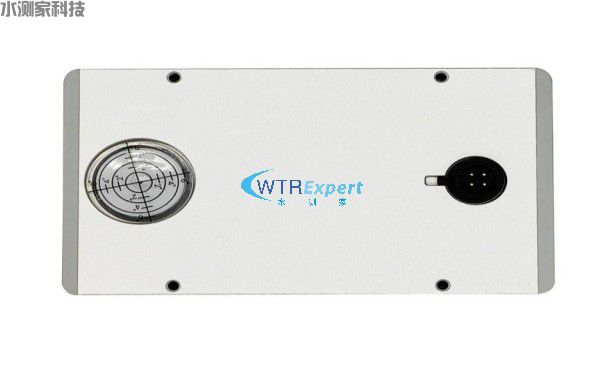

2.  武汉水测家雷达水位计：配套阵列式雷达波测流系统使用，采用高频雷达波技术，非接触式测量水位，测量范围0.2-40m，精度±3mm，分辨率0.001m，不受水流浑浊、水草缠绕影响。部署于测流断面旁，实时监测水位变化，为流量推算提供水位参数，同时可独立实现水位预警功能。

（二）辅助监测设备

1.  武汉水测家翻斗式雨量计：测量范围0-4mm/min，精度±3%，分辨率0.1mm，具备抗干扰、防堵塞功能。部署于测流断面周边，实时监测降雨量，为流量变化分析、洪峰预判提供气象数据支撑。

2.  高清夜视摄像头：分辨率400万像素，夜视距离≤50米，支持移动侦测、视频录像功能，防护等级IP66，适应暴雨、强风环境。部署于测流断面旁，直观监测河道现场情况（如漂浮物、水位上涨状态），为应急处置提供影像支撑。

（三）数据采集传输设备

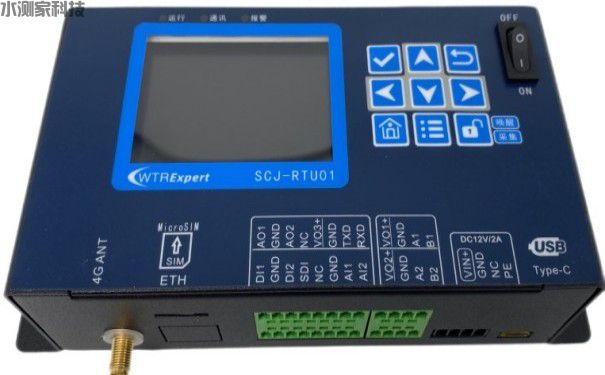

1.  武汉水测家遥测终端机：数据采集传输核心设备，支持多路传感器接入，可同时采集阵列式雷达测流数据、水位数据、雨量数据等多维度信息，兼容Modbus、HJ 212、水文水资源等行业标准协议。具备4G/5G+LoRa双模通信功能；内置存储芯片，可缓存3个月数据，通信中断后自动补传。部署于各监测点位，实现数据汇总、处理与稳定传输。

（四）供电与防护设备

1.  武汉水测家太阳能供电系统：由100W太阳能板、100Ah锂电池、智能控制器组成，支持高功耗设备长期稳定供电，适配野外无人值守场景。具备过充、过放、短路保护功能，可根据光照条件自动调节充电模式，阴雨天气下可连续供电10-15天，确保设备24小时连续运行。部署于无市电供应的监测点位。

2.武汉水测家便携式多普勒超声波流量计：应急备用设备，测量范围0.01-12m/s，精度±1%，采用手持式设计，5分钟内完成测量。适用于主设备故障、应急抢险时的临时流量补测，确保监测工作不中断。

六、场景应用

（一）中小河道防洪调度场景

在中小河道汇流口、防洪薄弱段、水库下游河道等关键节点部署阵列式雷达波测流系统与雷达水位计，实时监测流量、水位变化。当遭遇暴雨时，系统可快速捕捉洪峰流量、水位上涨速度等关键数据，通过 遥测终端机实时上传至防洪调度平台。平台结合雨量数据、流域水文模型，提前1-2小时发布洪峰预警，调度部门根据流量数据调整水库泄洪量、开启排涝泵站，合理分配防洪资源，降低洪涝灾害损失。某中小河道应用后，洪峰预警提前量从30分钟延长至1.5小时，洪涝灾害损失减少50%以上。

（二）水资源精细化管理场景

在中小河道取水口、水资源控制断面部署阵列式雷达波测流系统，实时监测河道来水量、取水量，精准核算水资源利用量。管理平台根据监测数据，结合区域用水需求，制定科学的水资源调配方案，避免水资源过度开发；同时，通过长期流量数据趋势分析，评估区域水资源承载能力，为水资源开发利用规划、取水许可审批提供数据支撑。项目实施后，区域水资源利用效率提升30%以上，水资源浪费问题得到有效遏制。

（三）水生态流量保障场景

在中小河道生态敏感区（如鱼类产卵场、湿地保护区）部署阵列式雷达波测流系统，实时监测生态流量变化。当监测到流量低于生态流量阈值时，平台立即触发预警，水利部门及时调整调度方案（如加大上游来水补给、限制取水），保障生态敏感区用水需求。通过长期监测数据，评估生态流量保障效果，为河道生态修复方案优化提供依据。某生态敏感区应用后，河道生态流量保障率从65%提升至95%，水生态环境明显改善。

（四）河道污染溯源与监管场景

在中小河道入河口、工业园区排污口下游部署阵列式雷达波测流系统与多参数水质传感器，实时监测流量与水质变化。当监测到水质指标超标（如COD、氨氮超标）时，结合流量数据可精准核算污染物排放量，平台锁定污染扩散范围，推送至环保部门。执法人员根据监测数据追溯污染源头，依法查处违法排污行为，及时制止污染扩散。项目实施后，河道污染事件处置效率提升60%，入河污染物总量减少45%。

（五）应急抢险与灾后评估场景

洪涝灾害发生时，阵列式雷达波测流系统可实时监测河道流量、水位变化，为应急抢险队伍提供精准数据支撑，辅助制定抢险方案（如加固堤坝、转移群众）。灾后，通过分析监测数据，可评估洪峰规模、洪水影响范围，为灾后重建规划、河道修复方案制定提供科学依据。同时，便携式流量计可用于灾后临时流量监测，确保应急期间数据不中断。
