水库安全监测能力建设项目解决方案-大坝安全监测

水库作为防洪减灾、水资源调配、农业灌溉的核心水利工程，其安全运行直接关系到下游人民生命财产安全与区域经济社会稳定。当前部分水库存在监测手段落后、数据碎片化、预警响应滞后等问题，难以应对极端天气（如暴雨、强台风）引发的坝体渗漏、位移、水位骤升等安全风险。本方案依托物联网、自动化监测、大数据分析技术，结合武汉水测家科技有限公司的专业监测设备，构建“全维度感知、智能化分析、高效化预警” 的水库大坝安全监测系统，实现对水库大坝结构、渗流、水文、环境等要素的实时在线监测与安全评估，符合《水库大坝安全监测技术规范》（SL 601-2021）等国家及行业标准，为水库安全运行与精细化管理提供技术支撑。

一、方案背景与建设目标

1.1 方案背景

当前水库安全监测面临三大核心痛点：一是传统监测依赖人工巡检，坝体位移、渗流等隐蔽性风险难以及时发现，单次监测周期长，无法捕捉瞬时安全隐患；二是监测数据分散，大坝结构、水文、渗流等数据未整合，缺乏统一分析平台，难以形成综合安全评估；三是预警机制不完善，多依赖人工判断，极端天气下应急响应滞后，易错失风险处置最佳时机。通过建设系统化、自动化的安全监测系统，可有效破解上述痛点，提升水库安全风险防控能力。

1.2 建设目标

全维度监测覆盖：实现水库大坝结构（位移、应变）、渗流（渗压、渗流量）、水文（水位、流量、降雨量）、环境（风速风向、气温）等要素的24 小时连续监测，监测点位覆盖率大大提高，数据采样间隔 1-240 分钟可设。

安全评估自动化：构建水库安全评估模型，定期生成安全评估报告，自动识别坝体变形、渗漏等异常趋势，为大坝维修加固提供科学依据。

系统稳定耐用：设备适应 - 30℃-70℃温度范围、湿等复杂环境，防护等级≥IP68，年平均无故障运行时间（MTBF）≥10000 小时，运维成本较传统监测降低。

二、系统总体架构

系统采用 “全要素感知层 - 稳定传输层 - 智能平台层 - 场景化应用层” 四层架构，针对水库大坝、库区、溢洪道等不同区域的监测需求，优化设备选型与技术方案，确保监测系统全面、可靠、高效。

2.1 全要素感知层：水库安全专用监测设备部署

感知层是数据采集核心，需覆盖水库大坝、渗流场、库区水文、周边环境等关键区域，核心设备选用武汉水测家科技有限公司的专业产品，搭配结构监测、渗流监测等专用设备，构建多维度感知网络：

大坝结构监测设备：

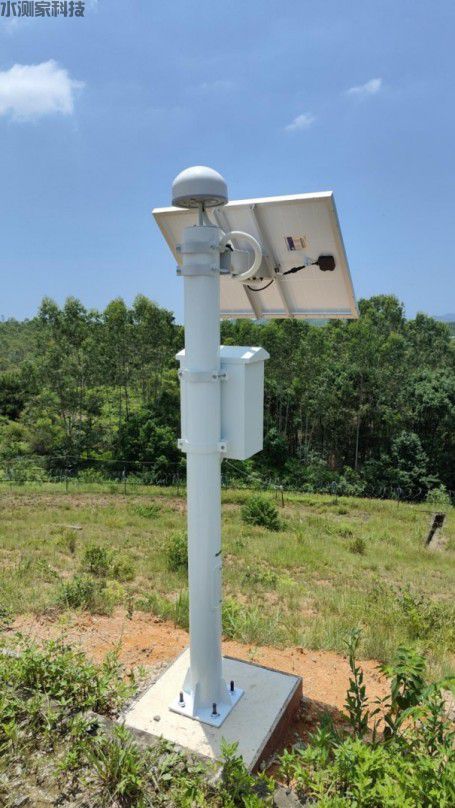

位移监测：在坝顶、坝肩、坝体关键截面布设GNSS 位移监测站（平面精度 ±2mm，高程精度 ±5mm），实时监测坝体水平与垂直位移；坝体内部布设测斜仪（分辨率 0.01mm/m），监测坝体深层滑动变形；

应变监测：在坝体混凝土浇筑段、防渗墙等关键部位安装应变传感器（精度±1με），监测坝体受力应变变化，预警结构开裂风险。

渗流监测设备：

渗压监测：在坝体浸润线以下、坝基防渗帷幕前后布设渗压计（量程0-500kPa，精度 ±0.5kPa），实时监测坝体、坝基渗压分布，判断防渗效果；

渗流量监测：在坝后排水体、渗流出口处安装武汉水测家量水堰计或雷达明渠流量计，适配小流量（0.01-10m³/h）监测场景，精度高，实时掌握渗流量变化，预警渗漏风险。

水文监测设备：

水位监测：在库区、溢洪道、输水洞进口布设武汉水测家高精度雷达水位计，测量范围0-50m，精度 ±3mm，具备防波浪、抗干扰功能，实时监测库水位、溢洪道水位；

流量监测：在溢洪道、输水洞出口布设武汉水测家阵列式雷达流量计，流速测量范围0-20m/s，非接触式测量，实时监测泄洪流量、输水流量；

降雨量监测：在库区周边布设翻斗式雨量计，实时监测降雨量，为库水位预测与防洪调度提供依据。

环境与辅助监测设备：

气象监测：在坝顶或监测站布设六要素气象站，监测风速（0-60m/s，精度 ±0.3m/s）、风向（0-360°，精度 ±3°）、气温、湿度、气压、日照，预警强风、暴雨等极端天气风险；

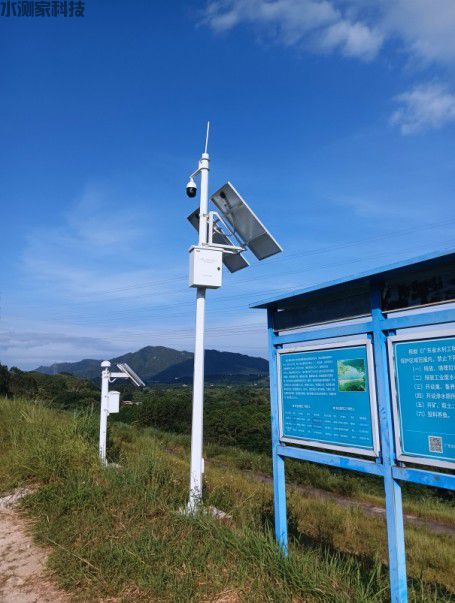

视频监控：在大坝坝顶、溢洪道、闸门、库区周边安装AI 智能摄像头（支持红外夜视、20 倍变焦），具备坝体裂缝识别、漂浮物监测、非法入侵识别功能，识别准确率高；

闸门状态监测：在溢洪道闸门、输水洞闸门安装位移传感器与扭矩传感器，实时监测闸门开度、启闭力，确保闸门安全运行。

所有监测设备均采用防水、防雷、抗腐蚀设计，适应水库潮湿、多雾、强电磁干扰的环境，确保长期稳定运行。

2.2 稳定传输层：水库复杂环境下的数据链路

针对水库地理位置偏远、部分区域信号薄弱（如坝体内部、库区偏远角落）的特点，采用 “无线为主、有线为辅” 的混合传输模式，确保数据稳定上传：

无线传输：

坝体表面、库区周边监测点：采用4G/5G 工业路由器（支持三网冗余），传输速率高，满足位移、渗压、水文等数据实时传输需求；

坝体内部、信号薄弱区域：采用LoRa 自组网技术，通过中继节点（部署于坝顶监测房、库区制高点）扩展覆盖范围，传输距离 1-3km，抗干扰能力强；

极端无信号区域：配套武汉水测家北斗卫星三号传输模块，支持短报文与数据透传，确保暴雨、地震等极端条件下数据不中断。

有线传输：

坝体内部渗压计、应变传感器：采用光纤传输，具备抗电磁干扰、传输距离远（≥10km）的优势，确保深层监测数据稳定传输；

监测房、闸门控制室等固定点位：采用以太网连接，保障视频监控、闸门控制等大数据量传输需求。

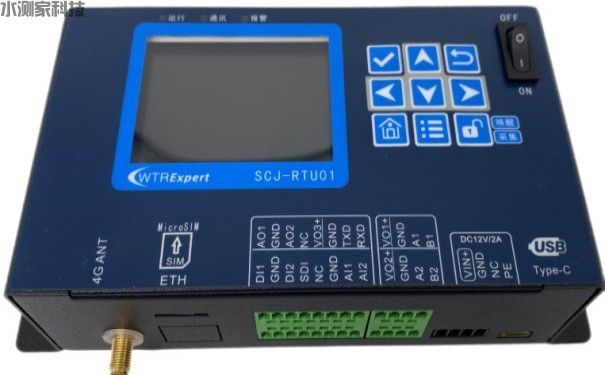

本地监测终端机（武汉水测家SCJ-RTU01）内置大容量存储，支持存储 3年以上原始数据，网络中断时自动缓存，恢复后按时间顺序补传，确保数据完整性。

2.3 智能平台层：水库安全数据中枢与分析核心

平台层部署于水库管理部门云端或本地数据中心，承担数据存储、处理、分析、安全评估的核心任务，具备海量数据处理与智能化分析能力：

数据中心：

存储模块：采用“时序数据库+ 关系型数据库+ 文件数据库” 组合，时序数据库存储实时与历史监测数据（支持 10 年以上存储，单库容量≥50TB），关系型数据库存储水库基础信息（大坝参数、监测点属性、设备信息）、预警记录、运维日志，文件数据库存储视频录像、报表文档等非结构化数据；

计算模块：部署边缘计算节点+ 云端计算集群，边缘节点负责现场数据预处理（如异常数据清洗、数据校准），云端集群承担复杂计算（如安全评估模型、趋势预测算法），提升数据处理效率。

数据共享接口：提供标准行业协议（如SL 651-2014），支持与流域防洪指挥系统、水利厅监管平台、应急管理系统等第三方系统对接，实现数据共享与业务协同。

2.4 场景化应用层：水库安全管理功能

应用层面向水库管理部门、运维团队、上级监管机构等用户，提供场景化安全管理功能，支持 PC 端（Web 平台）、移动端（APP / 小程序）、大屏展示（水库指挥中心）多终端访问：

实时监测与可视化模块：

安全监测看板：通过GIS 地图展示水库大坝、库区、溢洪道等区域的监测点分布，实时显示位移、渗压、水位、流量、降雨量等数据，用颜色区分数据状态（正常绿色、预警黄色、危险红色）；点击监测点可查看详细数据曲线（近 24 小时 / 7 天 / 30 天变化趋势）与现场视频画面；

智能预警与应急模块：

多级预警：支持自定义预警阈值（如位移日变化量≥1mm 为黄色预警、≥2mm 为红色预警；渗流量骤增 30% 为黄色预警），超阈值时自动触发预警，通过平台弹窗、APP 推送、短信、现场声光报警等方式通知相关人员，预警信息包含风险类型、位置、建议处置措施；

应急处置：建立预警处置流程，记录预警接收、派单、处置、反馈的全流程，支持上传处置照片（如坝体裂缝修补现场）；针对重大风险（如坝体渗漏、水位超汛限），自动调取应急预案，推送至应急指挥人员，辅助快速决策。

报表统计：自动生成监测日报、周报、月报，包含位移、渗压、水位、流量等参数的最大值、最小值、平均值，支持Excel/PDF 导出，为水库管理、上级检查提供数据支撑。

设备运维与管理模块：

状态监控：实时查看所有监测设备的运行状态，设备故障（如传感器漂移、通信中断）时自动发出故障预警，生成维修工单；

远程运维：支持远程配置设备参数（采样间隔、预警阈值、传输协议）、启动传感器校准（如渗压计零点校准）、升级设备固件，减少现场维护工作量；

巡检管理：制定设备巡检计划（月度 / 季度 / 年度），通过移动端 APP 下发巡检任务，巡检人员可实时上传巡检记录（文字、照片、视频），系统自动统计巡检完成率与问题整改率。

闸门控制与调度模块（可选）：

与水库闸门控制系统对接，实时监测闸门开度、启闭状态；

根据库水位、降雨量、下游用水需求，自动生成闸门调度建议（如溢洪道闸门开启高度、输水洞闸门开度），支持远程控制闸门启闭（需人工确认），确保水库水位控制在安全范围。

三、核心技术与场景适配

3.1 核心技术优势

多源数据融合技术：整合结构监测、渗流监测、水文监测等多源数据，通过数据清洗、校准、融合算法，消除数据冗余与误差，形成统一的水库安全数据集，提升安全评估精度。

智能安全评估技术：基于行业规范构建安全评估模型，自动计算大坝稳定系数、防渗系数，无需人工干预，评估效率较传统方式提升，减少人为误差。

北斗应急传输技术：在无公网信号区域，通过北斗卫星传输模块保障数据不中断，确保极端天气下水库安全数据的连续性，为应急决策提供支撑。

低功耗与抗干扰技术：监测设备采用低功耗设计，搭配抗电磁干扰、防雷设计，适应水库复杂环境，设备故障率较通用设备降低 60%。

3.2 典型场景适配

土石坝渗流监测场景：

适配难点：土石坝渗流场复杂，易发生坝体渗漏、坝基管涌，传统渗压计易受土壤压力、温度影响，测量精度低。

系统方案：在坝体浸润线以下布设高精度渗压计（带温度补偿功能），坝后排水体安装武汉水测家雷达流量计监测渗流量；通过渗压分布与渗流量变化趋势，判断渗漏位置与严重程度，渗漏量超阈值时触发预警，辅助采取防渗加固措施（如帷幕灌浆）。

混凝土坝位移监测场景：

适配难点：混凝土坝体积大、结构复杂，易因温度变化、受力不均产生位移，需长期监测坝体整体与局部变形。

系统方案：在坝顶、坝肩布设 GNSS 位移监测站（采样间隔 15 分钟 / 次），监测坝体整体位移；在坝体关键截面（如坝体中部、坝踵）布设测斜仪与光纤应变传感器，监测深层变形与应力变化；通过位移 - 应变关联分析，预警坝体开裂、滑动风险。

水库汛期安全监测场景：

适配难点：汛期降雨量集中，库水位骤升，易引发坝体位移增大、渗流量骤增、溢洪道泄洪等安全风险，需加密监测频率。

系统方案：汛期自动将采样间隔调整至 1-5 分钟 / 次，重点监测库水位、溢洪道流量、坝体位移；启动水位 - 位移 - 渗流量联动分析，库水位超汛限时触发预警，推送闸门调度建议；暴雨期间启用北斗卫星传输备份，确保数据不中断。

小型水库简易监测场景：

适配难点：小型水库资金有限、技术力量薄弱，需低成本、易维护的监测方案。

系统方案：简化监测要素，重点布设武汉水测家雷达水位计（监测库水位）、翻斗式雨量计（监测降雨量）、简易渗压计（监测坝体渗压）；采用 LoRa 自组网传输，降低成本；平台功能简化为实时监测、预警推送、基础报表，满足小型水库基本安全监测需求。
