水测家排水管网水质在线监测系统

一、监测背景

城市排水管网作为城市基础设施的重要组成部分，其水质状况直接关系到城市水环境质量和居民生活健康。随着城市化进程的加速，城市污水排放量不断增加，排水管网的规模和复杂性也日益提升。传统的人工定期采样检测方式，已无法满足对排水管网水质实时、精准监测的需求，难以应对突发水质污染事件。因此，构建一套先进的排水管网水质在线监测系统，实现对排水管网水质的24小时不间断监测、实时数据传输与分析，对于保障城市水环境安全、提升城市排水管理水平具有重要意义。

武汉水测家科技作为一家专注于水务水利、气象环保及物联网等领域监测设备的研发生产商，公司通过了质量管理体系认证，自主研发的产品有多普勒超声波流量计、便携式多普勒超声波流量计、雷达流速仪、雷达水位计、雷达流量计、多参数水质传感器、遥测终端机、自动雷达波测流系统和阵列式雷达波测流系统等设备，公司积极参加智慧水务、排水监测系统等项目建设。

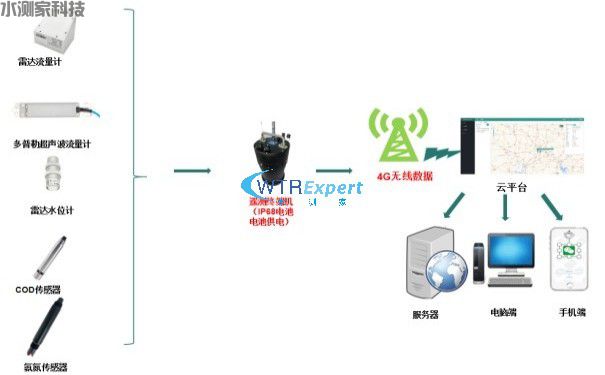

二、系统构成

2.1感知层

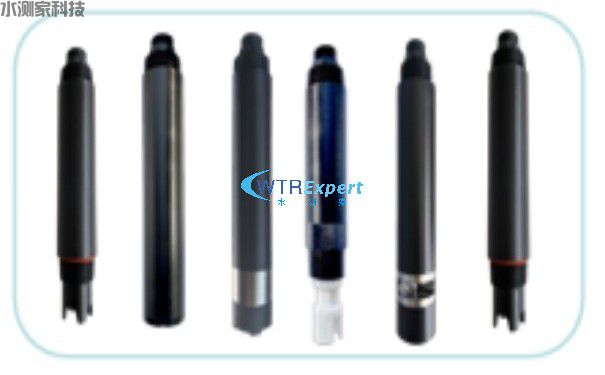

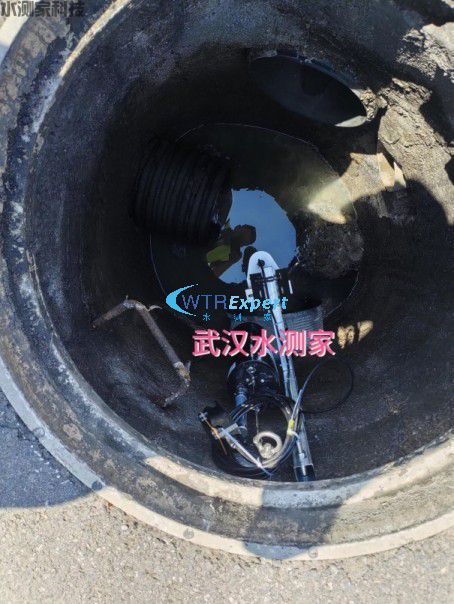

感知层是整个监测系统的基础，负责实时采集排水管网中的水质数据。在排水管网的关键节点，如排水口、检查井、污水处理厂进水口和出水口等位置，安装各类水质传感器。常见的传感器包括：

酸碱度（pH）传感器：采用氢离子玻璃电极与参比电极组合设计，量程覆盖0-14pH，分辨率达0.01pH，精度控制在±0.1pH范围内，可准确测量水体酸碱度，用于判断水质的酸碱性变化。

溶解氧（DO）传感器：测量范围一般为0-20mg/L，精度可达±0.1mg/L，通过检测水中溶解氧含量，反映水体的自净能力和有机物污染程度。

化学需氧量（COD）传感器：基于紫外光谱法等原理，量程0-200mg/Lequiv.KHP，精度±5%，能够快速测定水中有机物含量，是衡量水体污染程度的重要指标。

氨氮（NH₃-N）传感器：采用离子选择性电极，量程0-1000mg/L，支持自动温度补偿（Pt100），可有效测量水中氨氮含量，评估水体受含氮有机物污染情况。

浊度传感器：用于测量水体的浑浊程度，可反映水中悬浮物、胶体等杂质含量，帮助判断水质的清澈度。

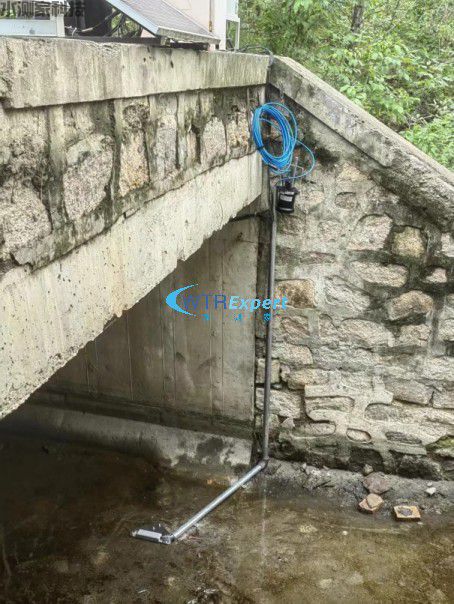

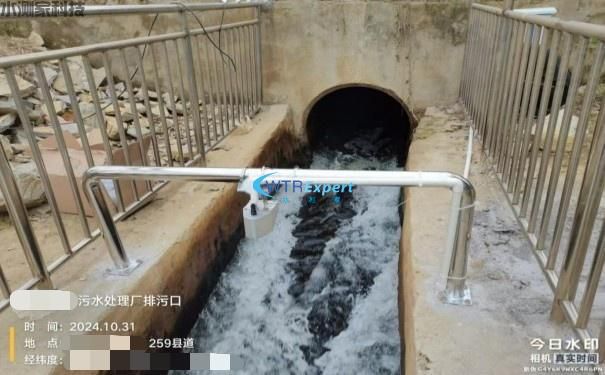

此外，为了全面掌握排水管网的运行状态，还可配备雷达水位计、多普勒超声波流量计等传感器，实时采集管网内的水位、流量等参数，从“水质”和“水量”两个维度深度在线监测预警。

2.2传输层

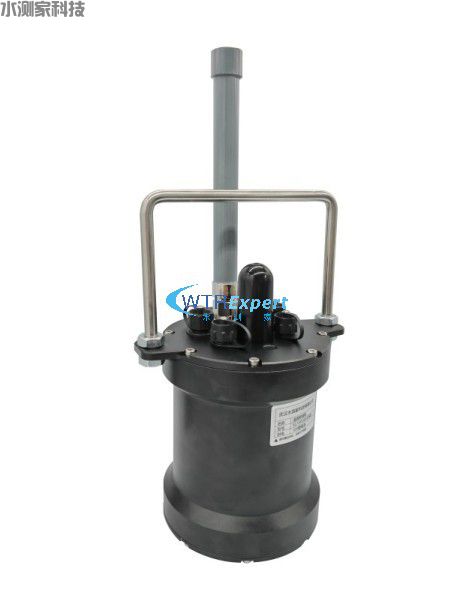

传输层负责将感知层采集到的数据快速、稳定地传输至数据管理平台。可采用多种通信技术相结合的方式，以适应不同监测环境的需求：

无线通信技术：对于大部分监测点位，优先采用4G/5G通信技术，其传输速率高，能够满足大量数据实时传输的要求，确保数据的及时性。在一些信号较弱或对数据传输速率要求相对较低的区域，如偏远的排水管网支线，可选用NB-IoT（窄带物联网）、LoRa等低功耗广域网通信技术。这些技术具有覆盖范围广、功耗低的特点，可有效解决信号覆盖难题，同时降低设备能耗，延长电池使用寿命。

有线通信技术：在具备条件的监测点，如靠近市政通信管网或有固定供电设施的位置，可采用光纤、以太网等有线通信方式。有线通信具有传输稳定性高、抗干扰能力强的优势，能够保障数据传输的可靠性。

为确保数据传输的安全性，可采用加密传输协议，对传输的数据进行加密处理，防止数据被窃取或篡改。

2.3平台层

平台层是整个监测系统的核心，承担数据接收、存储、处理、分析以及展示等功能：

数据接收与存储：搭建专业的数据中心或采用云存储服务，接收来自传输层的各类监测数据，并进行长期、稳定存储。利用数据库管理系统，对海量数据进行有效组织和管理，确保数据的可查询性和可追溯性。

数据处理与分析：运用大数据分析技术，对采集到的原始数据进行清洗、去噪、校准等预处理操作，提高数据质量。通过建立数据分析模型，挖掘水质变化规律，预测水质变化趋势，识别管网中可能存在的污染源、水质异常区域以及潜在的管网故障风险。例如，通过分析不同时段、不同位置的水质数据，判断是否存在工业废水偷排、管网渗漏等问题。

可视化展示：通过开发专业的数据可视化软件，将监测数据以直观、易懂的方式呈现给用户。采用地图、图表、曲线等多种形式，展示排水管网的布局、各监测点位的实时水质数据、历史数据变化趋势以及预警信息等。用户可通过电脑端、移动端等多种终端设备，随时随地访问监测平台，查看排水管网水质状况。

2.4应用层

应用层主要面向不同用户群体，提供多样化的应用功能：

实时监测与预警：用户可实时查看排水管网各监测点位的水质数据，当水质指标超过预设阈值时，系统自动触发预警机制，通过短信、电话、微信推送等多种方式向相关管理人员发送预警信息，以便及时采取应对措施，防止水质污染事件扩大。

数据查询与统计分析：支持用户对历史监测数据进行查询、统计和分析，生成各类报表和图表，为排水管网规划、设计、改造以及日常运维管理提供数据支持。例如，统计不同区域、不同时间段的水质达标情况，分析水质变化与季节、降雨等因素的相关性。

远程控制与设备管理：管理人员可通过监测平台对现场监测设备进行远程控制和管理，如远程设置传感器参数、启动设备校准程序、查看设备运行状态等。当设备出现故障时，系统能够及时发出故障报警信息，便于维修人员快速定位和解决问题，提高设备运维效率。

与其他系统对接：为实现数据共享和协同管理，监测系统预留标准的数据接口，可与城市智慧水务平台、环保部门的环境监测系统、市政管理系统等进行无缝对接，将排水管网水质监测数据纳入城市整体管理体系，为城市综合决策提供全面的数据支撑。

三、技术应用

3.1物联网技术

物联网技术是排水管网水质在线监测系统的关键支撑技术之一。通过在各类监测设备中嵌入物联网模块，实现设备之间的互联互通以及数据的自动采集、传输和共享。物联网技术使得监测系统能够实时感知排水管网的运行状态，将分散在城市各个角落的监测点连接成一个有机的整体，为全面、精准的水质监测提供了可能。

3.2大数据与人工智能技术

大数据技术能够对海量的监测数据进行高效存储、管理和分析，挖掘数据背后隐藏的规律和趋势。人工智能技术，如机器学习算法，可用于建立水质预测模型和异常检测模型。通过对大量历史数据的学习和训练，模型能够根据当前的水质数据和相关环境因素，预测未来一段时间内的水质变化情况，并及时发现水质异常事件，提高监测系统的智能化水平和预警能力。

3.3传感器技术

先进的传感器技术是实现高精度水质监测的基础。不断发展的传感器技术使得水质传感器在测量精度、稳定性、抗干扰能力以及使用寿命等方面都有了显著提升。例如，新型的光学传感器、电化学传感器能够更加准确地测量水中的各种污染物浓度，并且具备自清洁、自校准等功能，减少了人工维护工作量，提高了监测数据的可靠性。

四、功能特点

4.1实时监测与快速预警

系统能够对排水管网水质进行24小时不间断实时监测，及时捕捉水质变化情况。一旦水质出现异常，系统能够在短时间内发出预警信号，为相关部门采取应急措施争取宝贵时间，有效降低水质污染事件对环境和居民生活的影响。

4.2高精度监测数据

采用先进的水质传感器和数据处理技术，确保监测数据的准确性和可靠性。各类传感器经过严格校准和质量检测，能够精确测量水质参数，为水质评估和管理决策提供科学依据。

4.3智能化运维管理

具备设备自诊断、远程控制和自动校准等功能，实现监测设备的智能化运维管理。系统能够实时监测设备运行状态，及时发现设备故障并进行预警，同时支持远程对设备进行参数调整和维护操作，减少人工现场维护工作量，提高设备运行效率和稳定性。

4.4数据安全与隐私保护

高度重视数据安全和隐私保护，采用加密传输、访问权限控制、数据备份等多种安全措施，确保监测数据在传输、存储和使用过程中的安全性和完整性。只有经过授权的用户才能访问和使用相关数据，有效防止数据泄露和滥用。

五、实施步骤

5.1项目规划与需求调研

与相关部门（如市政管理部门、环保部门、水务公司等）进行沟通，了解其对排水管网水质监测的具体需求和管理目标。

对城市排水管网进行全面勘查，包括管网布局、管径、材质、水流方向、排水口位置等信息，为监测点位的合理选择提供依据。

根据需求调研和管网勘查结果，制定详细的项目规划，包括监测系统的建设规模、技术方案、实施进度计划、预算等内容。

5.2监测设备选型与采购

根据监测需求和现场环境条件，选择合适的水质传感器、传输设备、数据处理设备等。在选型过程中，充分考虑设备的性能、可靠性、兼容性、价格以及售后服务等因素。

按照项目预算和采购流程，进行设备的采购工作，确保设备按时、按质、按量到货。

5.3设备安装与调试

依据监测点位规划，在排水管网的关键位置进行监测设备的安装。安装过程中，严格按照设备安装说明书和相关技术规范进行操作，确保设备安装牢固、接线正确。

完成设备安装后，进行设备的调试工作。对各类传感器进行校准，检查数据传输是否正常，测试监测平台与设备之间的通信连接是否稳定。通过现场调试，及时发现和解决设备安装和调试过程中出现的问题，确保监测系统能够正常运行。

5.4系统集成与测试

将感知层、传输层、平台层和应用层的各个组成部分进行系统集成，搭建完整的排水管网水质在线监测系统。在集成过程中，确保各层之间的数据交互顺畅、接口匹配正确。

对集成后的系统进行全面测试，包括功能测试、性能测试、稳定性测试、安全性测试等。通过模拟各种实际运行场景，对系统的各项功能和性能指标进行验证，确保系统满足设计要求和用户需求。对测试过程中发现的问题进行记录和分析，及时进行整改和优化。

5.5人员培训与系统验收

组织相关管理人员和技术人员进行系统操作培训，使其熟悉监测系统的功能、操作方法、数据查询与分析以及设备维护等知识和技能，确保系统能够得到正确使用和有效维护。

在系统经过一段时间的试运行且各项指标稳定后，组织相关专家和用户对系统进行验收。验收内容包括系统的功能实现情况、监测数据的准确性、设备运行稳定性、文档资料完整性等方面。根据验收意见，对系统进行完善和优化，最终完成系统的验收工作。

5.6系统运维与升级

建立完善的系统运维管理制度，安排专业的运维人员负责监测系统的日常维护工作。定期对监测设备进行巡检、保养和校准，及时更换老化、损坏的设备部件，确保设备的正常运行。同时，对监测数据进行质量控制和审核，保证数据的可靠性。

随着技术的不断发展和用户需求的变化，及时对监测系统进行升级和优化。例如，更新传感器技术以提高监测精度，升级数据处理算法以提升系统的智能化水平，增加新的功能模块以满足用户的新需求等。通过持续的运维和升级，保障监测系统始终处于良好的运行状态，为城市排水管网水质管理提供可靠的技术支持。
