"天空地水"四维感知赋能智慧江河—2025河道水文立体
感知系统方案
一、背景：全球水危机下的中国挑战
（一）气候变暖加剧水安全风险
极端天气频发：2024年全国洪涝灾害直接经济损失达2630.4亿元，7月陕西商洛暴雨导致95人死亡失踪，暴露出传统监测体系在应对"云中雨-落地雨-洪水"链式灾害中的脆弱性。
生态系统退化：黄河流域近30%的湿地消失，长江流域40%的鱼类资源濒危，传统单点监测难以捕捉水生态演变的时空耦合特征。
（二）国家战略倒逼监测革命
政策刚性约束：水利部明确要求2025年实现七大江河数字孪生流域全覆盖，安徽、河北等省已将"天空地水工"一体化监测纳入地方立法。
技术迭代加速：卫星遥感分辨率突破0.5米（如高分多模卫星），无人机激光雷达测绘效率提升10倍，AI大模型使洪水预报参数率定时间缩短90%。

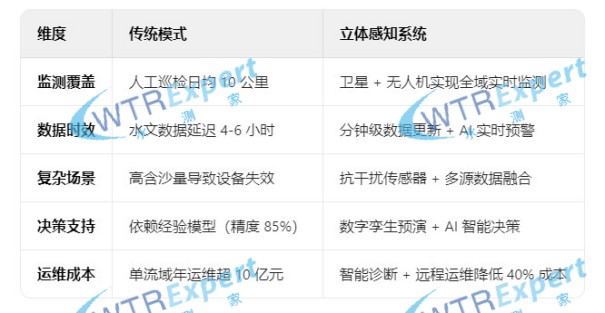

（三）传统监测体系的五大致命短板
二、政策导向：从"四预"到"四水四定"的顶层设计
（一）国家战略图谱
水利部2025年水文工作要点：
构建"空天地水工"一体化监测网，实现中小河流洪水预报精度提升至90%。
推广数字孪生流域建设，完成长江、黄河等重点流域L2级数据底板。
地方创新实践：
安徽智慧水文：建成"四预"平台，洪水预报预见期延长至72小时，2024年汛期成功预警416次，减少经济损失超50亿元。
河北AI赋能：接入DeepSeek大模型，实现洪水参数智能推荐，调度方案生成时间从2小时压缩至15分钟。
（二）技术标准升级
《数字孪生水利建设技术导则》：明确数据底板精度要求（地形≤0.5米、建筑物≤0.1米），模型耦合误差≤5%。
《水文监测数据共享规范》：推动水文、气象、环保等部门数据标准化，长江流域数据共享率从60%提升至90%。
三、行业痛点：从"数据孤岛"到"决策断层"的深层矛盾
（一）感知能力不足
空间盲区：黄河下游198个河道大断面仍需人工测量，单次作业耗时48小时。
工况局限：传统流速仪在吴堡水文站汛期比测合格率仅85%，高含沙量导致设备故障率超30%。
（二）数据壁垒森严
标准不统一：长江流域3万余个监测站点数据格式达17种，跨部门协同耗时超70%。
共享机制缺失：太湖流域水利、环保部门数据接口不兼容，应急响应滞后4-6小时。
（三）智能决策薄弱
模型精度瓶颈：黄河三门峡至花园口区间降雨径流模型误差率15%，难以支撑精细化调度。
应急响应迟缓：2024年陕西暴雨灾害中，传统监测需40人现场作业，RTK测量耗时4小时。
三、解决方案："四维感知"技术体系

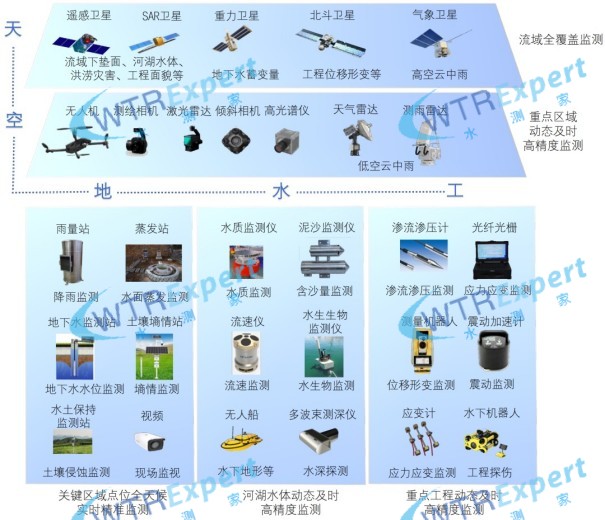

（一）"空天地水"立体监测网
空基感知
卫星星座：融合高分多模卫星（0.5米分辨率）、Sentinel-2（10米）、风云三号F星（红外高光谱），实现水面面积、植被覆盖、大气温湿度三维监测。
无人机集群：搭载激光雷达（0.05米精度）、多光谱相机，每日完成200公里河道地形测绘，数据实时回传。
天基感知
气象雷达：在黄河流域部署3台测雨雷达，结合数值预报模型，实现72小时降雨预测，精度提升至95%。
北斗地基增强：2025年建成全国北斗三号水文监测网，定位精度达厘米级，支持水下机器人导航。
地基感知
智能站点：集成GlobalWaterFP111多普勒超声波流量计、水质多参数探头，实现水位、流速、COD等20项指标实时采集，数据传输时效≤1分钟。
AI视频监控：在险工险段布设360°高清摄像头，结合深度学习算法，识别水面漂浮物、堤防裂缝准确率达92%。
水下感知
ADCP剖面仪：黄河口实现0.5米分层流速测量，效率较传统方法提升5倍。
多波束声呐：长江中下游1800公里河道地形测量，精度达0.1米，支撑数字孪生模型构建。
五、方案价值：从"被动防御"到"主动治理"的效能跃升
（一）经济效益
成本降低：单流域年运维费用从10亿元降至6亿元，人工巡检成本减少70%。
损失减少：2024年安徽洪水预警系统减少经济损失超50亿元，河北大模型调度方案降低洪灾损失30%。
（二）社会效益
生命保障：提前5小时预报练江洪水位，为歙县群众转移争取时间，避免重大人员伤亡。
生态修复：刁口河流路生态补水10年，湿地面积增加30%，鱼类资源恢复率提升40%。
（三）技术创新
精度突破：洪水预报合格率从85%提升至95%，预见期延长至72小时。
响应提速：应急监测从4小时压缩至实时，调度方案生成时间缩短87.5%。
六、感知系统：水测家在线感知监测预警系统
（一）全要素硬件产品矩阵：构建空天地水立体监测网络
武汉水测家科技作为专注水利硬件研发的科技企业，我们提供覆盖河道流量、水位、气象、视频监控四大核心场景的全系列智能硬件，具备高精度测量、低功耗运行、全协议兼容、强环境适应四大技术优势，支撑水利行业从单点监测到全域感知的升级。
（二）河道流量监测硬件：精准捕捉水流脉动
1. 多普勒超声波流量计：接触式测量，小渠道小河流等场景

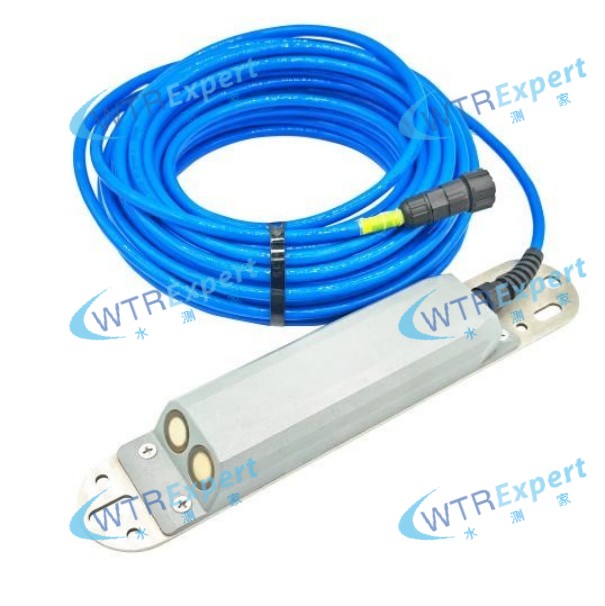

SCJ-LL01多普勒超声波流量计是一款利用超声波的多普勒效应测量水体流速流量的设备,内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速,而且无需校准,无漂移。
同时内部集成了水温传感器,压力传感器,可以同时采集输出水位数据,是一款高精度的接触式测流设备,广泛应用于灌区渠道,自然河道,城市排水管网,工厂计量,泵站等各种场合。
2. 雷达流量计：天然河道、较宽渠道等场景

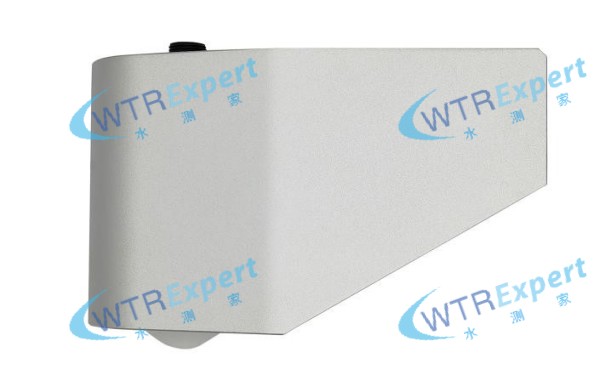

SCJ-LL21雷达流量计是一款集成雷达测速，雷达测量水位的一体化测流产品，利用电磁波的多普勒效应测量水体流速，利用调频连续波（FMCW）技术测量水位；内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速，水位,而且无需校准,无漂移。
3. 雷达水位计：在线监测河道水位

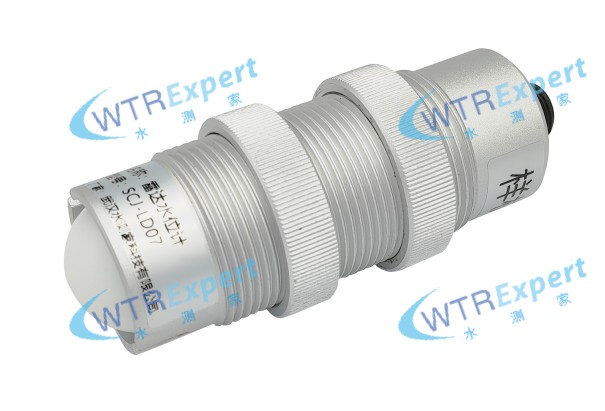

SCJ-LD07雷达水位计是一款使用微波雷达技术的设备，可实现水位的精确的非接触式测量,设备小巧轻便，便于安装，可用于河流、明渠、水库、排污管网、水箱等液位非接触测量。
雷达水位计采用PCR平面微带脉冲相干技术，实现快速高精度的水位测量；产品测量精度高、功耗低、体积小、重量轻、抗环境干扰能力强，具备良好的可靠性和可维护性。全天候工作，适用于在野外或者山区无人监测的情况，能够自动测量计算数据，稳定性高，使用寿命长，免维护；采用微波反射原理，抗干扰能力强，测量数据可达到毫米级别，不受天气、空气压力、地区，等因素影响，能在各种复杂的现场运行，更换场景后也能随时适应不同的环境。
（三）水质监测硬件方案：全参数实时追踪
多参数水质传感器
监测指标：
常规五参数：pH、电导率、溶解氧（DO）、浊度、水温。
污染物指标：COD（紫外吸收法，量程0~1000mg/L，精度±5%）、氨氮（电极法，量程0~100mg/L，精度±3%）。
生态指标：叶绿素a（监测藻类爆发）、蓝藻荧光（预警水华风险）。
（四）气象监测硬件方案：全域气象要素覆盖
六要素气象站
监测参数：
风速（超声波测风，量程0~70m/s，精度±0.1m/s）、风向（16方位，精度±3°）。
降雨量（翻斗式雨量计，分辨率0.2mm，误差≤1%）、空气温度（-40℃~85℃，精度±0.2℃）、湿度（0~100%RH，精度±2%）、大气压力（300~1200hPa，精度±0.1hPa）。
工程优势：
微型化设计：整机尺寸30cm×30cm×50cm，重量＜5kg，支持无人机挂载（如大疆M300RTK），单架次可部署10套设备。
多网融合：同时接入北斗地基增强系统与5G网络，在秦岭无信号区域通过北斗实现数据回传。
（五）硬件集成与系统适配：全协议互通能力
1.终端设备层
通信协议：兼容SL651-2014（水文规约）、SL/T427-2021（水资源规约）、SZY206-2016（水资源监控协议），支持MQTT/Modbus等工业协议。
2.空基/天基设备
无人机载荷：
定制化兼容开发大疆无人机吊舱，集成激光雷达（地形测绘精度0.05m）与多光谱相机（识别水面油污，精度0.1m）。
卫星通信终端：
支持北斗三号短报文+GPS/BDS双模定位，在新疆无人区实现7×24小时数据传输。
3.硬件管理平台
设备运维系统：
实时监测设备状态（电量、信号强度、传感器校准时间），自动推送维护工单（如滤网更换、电池充电）。
支持远程固件升级，单设备升级耗时＜5分钟，批量升级效率提升70%。

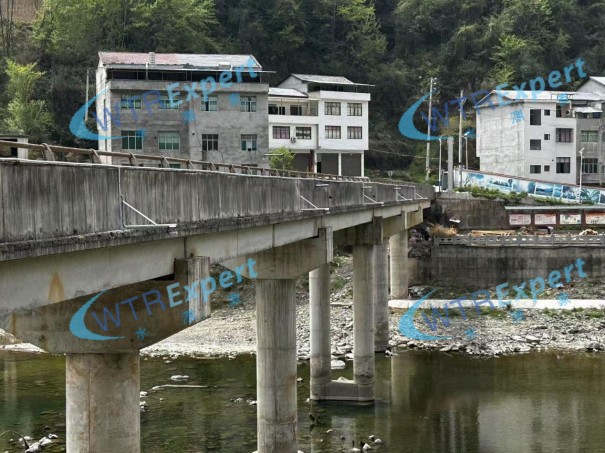

宽河道阵列式雷达波测流系统案例
