1.1 必要性

防旱排涝需求：电排站作为防旱排涝的关键水利设施，承担着保护农田和城市安全的重要职责。在现代社会，随着城市化进程加快和农业生产的规模化，对电排站的运行管理提出了更高要求。

传统管理模式的不足：传统的电排站管理模式因效率低下、信息滞后、精度不高等问题，难以满足现代社会的需求。管理人员难以实时掌握泵站的运行状态，无法及时做出精准决策，导致运营成本高、管理难度大。

水利设施现代化发展：在水利设施现代化的进程中，利用先进的监测技术和信息化手段提升电排站的管理水平，实现泵站的自动化、智能化运行，已成为行业发展的必然趋势。

1.2 重要性

泵站运行管理：实时准确地监测流量，可以帮助操作人员了解泵站的运行状态，及时调整运行参数，提高泵站运行效率，避免因流量异常导致的设备损坏等问题，延长设备使用寿命。

水资源调配：为区域水资源的合理调配提供数据支持。通过精确测量泵站的流量，可更好地掌握水资源的流动情况，实现水资源的优化配置，提高水资源利用效率，在防洪、抗旱等工作中发挥重要作用。

水生态环境保护：为水生态环境保护提供依据。合理的流量监测有助于维持河流、湖泊等水体的生态流量，保障水生生物的生存环境，促进水生态系统的平衡和稳定。

1.3 泵站流量在线监测意义

实时数据获取：通过安装流量计、遥测预报终端等监测设备，能够实时获取泵站的流量数据，以及相关的水位、流量、压力、设备运行状态等信息，为泵站的运行管理提供全面、准确的数据支持。

智能化管理：结合信息化系统和自动化技术，实现泵站的远程监控、自动控制和智能调度，提高泵站的运行效率和管理水平，降低人工成本和管理难度，实现泵站的无人值守或少人值守。

预测性维护：长期积累的流量监测数据可用于分析泵站设备的运行规律和性能变化趋势，提前发现潜在的故障隐患，实现预测性维护，减少设备停机时间，提高泵站的可靠性和稳定性。

应急响应能力提升：在面对暴雨、洪水等紧急情况时，实时的流量监测数据可帮助管理人员快速评估排水系统的能力和风险，及时采取有效的应急措施，如调整泵站运行参数、启动备用设备等，保障城市和农田的安全。

数据整合与分析：在线监测系统可将多个泵站的数据进行整合，为区域水资源管理、防洪抗旱调度等提供全面的数据分析和决策支持，提升水利部门的整体管理效能。

1.4 移动式雷达波测流系统

移动式自动雷达波测流系统是针对宽断面河道场景开发的实时在线测流系统，适用于宽度达几十至几百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及干渠。自动雷达波在线测流系统，引入全自动雷达运行车，同时获取多条测速垂线的流速数据，进而实现水位、流速、流量等信息的准确监测。

系统采用非接触式测流方式，主要由雷达波流速仪、雷达运行车、系统控制及流量计算系统、数据遥测系统（含RTU）、恒流恒压充电控制系统、超短波电台、水位计、太阳能供电系统、配套支架和中心站管理软件等组成。利用两根间距为300mm、直径≥5mm的304不锈钢钢丝绳做导轨，将雷达波流速仪、步进电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。通过雷达测速控制系统和无线电台运行指令，控制雷达波流速仪到指定垂线测流，并将实测流速数据发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。

本测流系统适合于天然河道、山区性河流、较浅的溪流、洪水期测流、人工测流较危险的水域、明渠流量在线监测等场景。

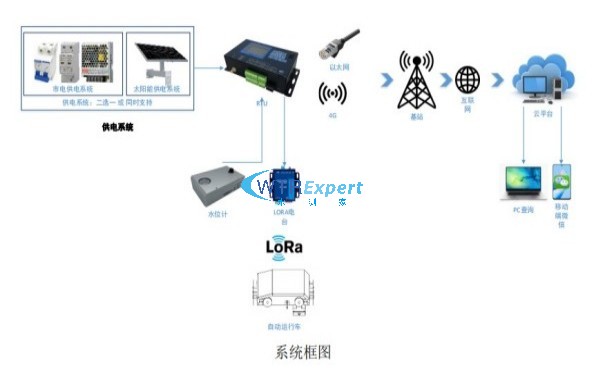

1.5 系统框图

测流系统由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池组、无线电台、RTU遥测终端机、水位计（浮子、气泡或雷达）和中心站软件等组成。

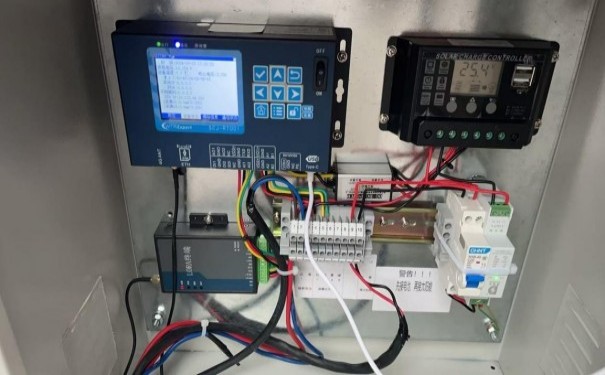

电控箱内实物图

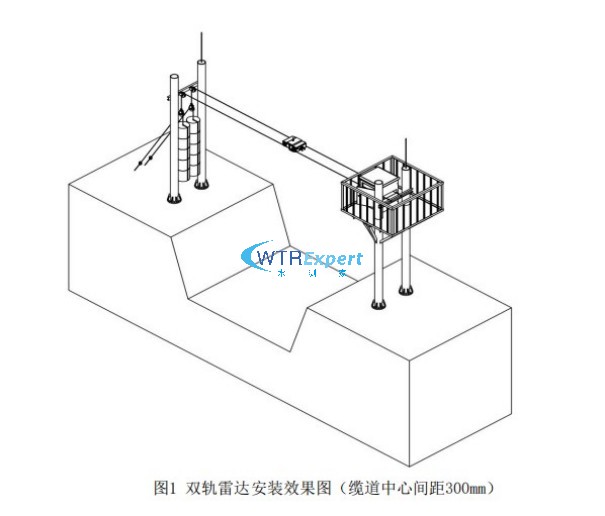

1.6 系统图例

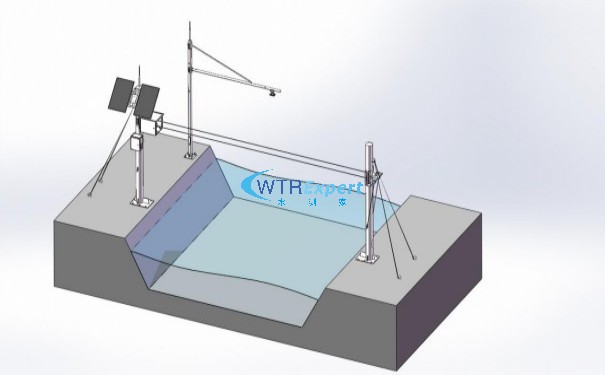

三维效果图

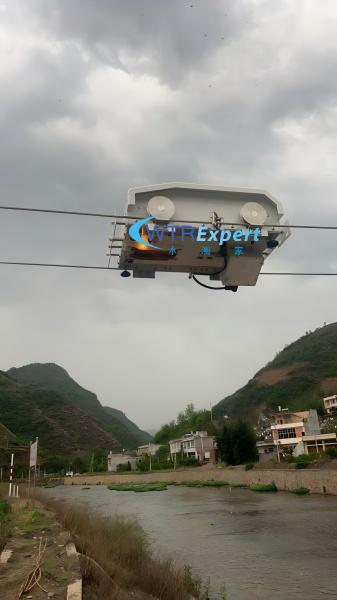

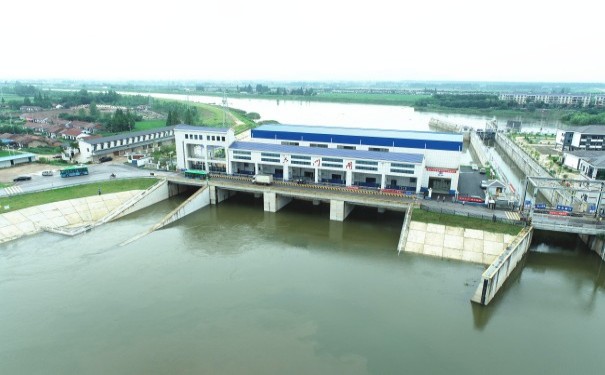

项目案例图
