水测家设备固件升级使用说明

前言：水测家绝大部分产品均可以直接使用上位机软件进行固件升级，传感器类使用RS485接口，控制器类使用USB接口，具体接口请参考设备使用说明书；

1.  带USB接口的控制器升级

1.1 连接USB与驱动安装

如SCJ-RTU01系列遥测终端机，SCJ-DATA22系列低功耗测控终端均自带Type-C USB接口，可以直接是使用USB连接电脑进行升级。

TYPE-C数据线

首先需要给设备供电（通常使用DC12V直流供电），并开机，如果是DATA22则需要提前唤醒，连接上位机，首次使用需要安装驱动；

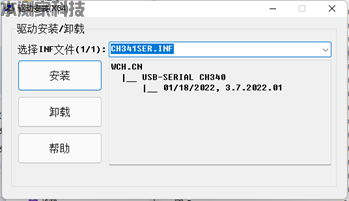

使用Type-c连接计算机,计算机系统要求win7以上,请提前安装串口驱动(在上位机软件目录中),名称 CH341SER串口驱动,安装界面如下（驱动只需要安装一次）:

点击安装,安装完成后即可关闭界面

1.2    连接设备

设备接口选择“USB串行接口”，根据实际串口号选择COM，点击“连接”按钮；

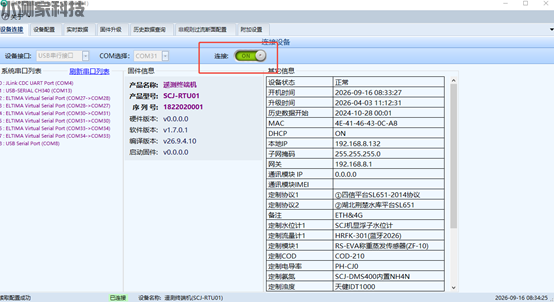

连接后可以看到设备相关信息

1.3 固件升级

       连接设备后，选择顶部“固件升级”菜单，输入密码，点击“添加固件”，“app固件文件”，找到对应的固件文件，点击“打开”，之后如下图所示，可以看到对应的固件信息。

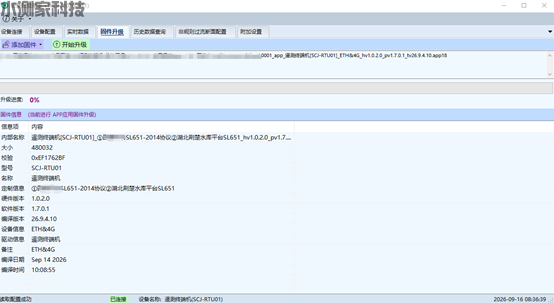

固件信息

       点击“开始升级”，等待升级结束，之后设备会自动重启进行固件写入，等待设备重新开机，之后重新连接上位机便可查看软件版本，检查是否升级成功。

警告：升级过程中严禁断电，如果失败，可以关闭上位机软件，重新连接并升级，切不可重启设备或断电！

2.   RS485接口的设备升级

2.1 连接设备

       水测家的雷达水位计，雷达流量计，气泡水位计，多普勒超声波流量计等传感器均使用RS485接口，在新版本的程序中直接支持使用上位机进行固件升级，但是传感器升级有风险，非必要请勿升级。

       升级前先给传感器单独供电，确保电源稳定，切勿出现升级过程中断电，使用DC12V为传感器供电，安装好USB转RS485模块驱动；

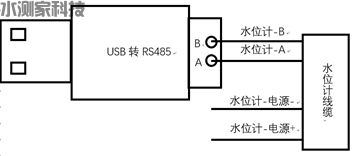

USB转RS485接线示意图

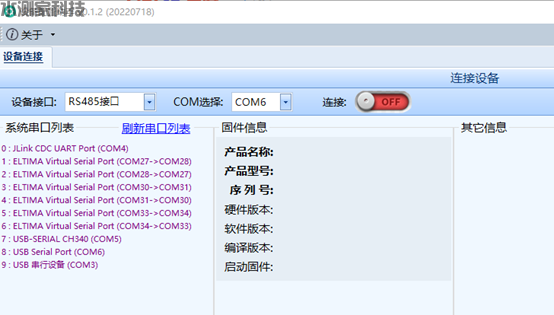

运行 设备配置助手.exe, 界面如下:

进入操作界面后，首先点击刷新串口列表。如果USB转RS485模块与设备接线（供电）没有问题，这时在左边的串口列表会多出一个串口，如上图所示（如果没有请检查USB转RS485模块驱动是否安装好）；设备接口选择RS485接口，COM选择USB转RS485的COM，点击连接 按钮。

2.2 固件升级

       连接设备后，选择顶部“固件升级”菜单，输入密码，点击“添加固件”，“app固件文件”，找到对应的固件文件，点击“打开”，之后如下图所示，可以看到对应的固件信息。

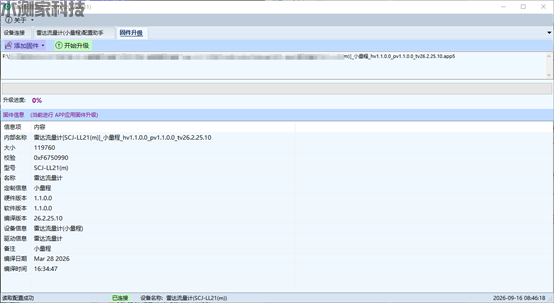

固件信息

       点击“开始升级”，等待升级结束，之后设备会自动重启进行固件写入，等待设备重新开机，之后重新连接上位机便可查看软件版本，检查是否升级成功。

警告：升级过程中严禁断电，如果失败，可以关闭上位机软件，重新连接并升级，切不可重启设备或断电！
