在宽河道水文监测领域，线缆是传统测流系统的最大束缚，线缆老化、施工复杂、移动困难等问题，让监测工作陷入“高成本、低效率”的困境。可移动式无线阵列雷达波在线测流系统彻底打破了传统传统阵列雷达波测流系统的距离束缚，以无线技术实现全方位突破。

该系统是由岸边主机（遥测终端机）、LORA电台和多个测流装置组成，每个独立测流装置自带太阳能供电、采集传感器和无线通讯模块，每个测流装置对应一条测流垂线，根据情况布设数量，每个测流装置之间采用LORA无线通讯，无需额外配备太阳能供电，现场施工也无需额外布设线缆，可减少施工量。

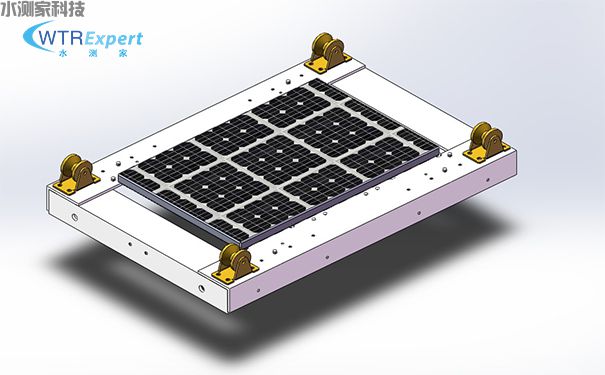

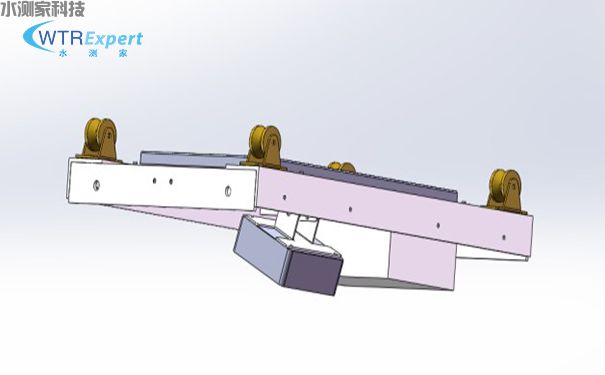

独立测流装置：

高度集成太阳能智能充放电供电系统、铝合金轻量框架、高精度雷达流速仪、自研主板带LORA。

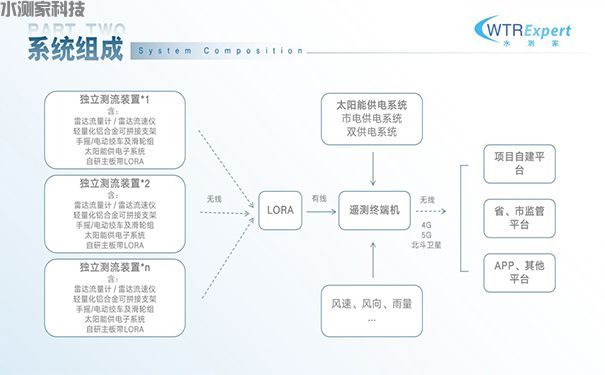

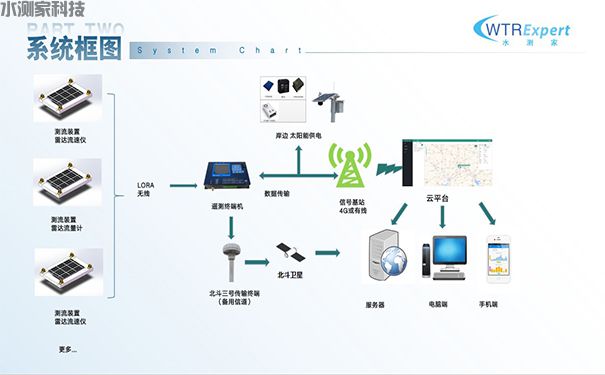

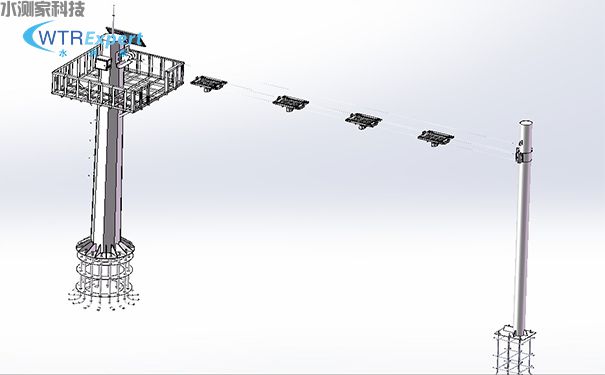

系统组成：

该系统优势：

1.无线通讯最大可达3KM，可实现多个数传终端远距离数据传输；

2.无线通讯不用走线穿管，减少现场施工成本；

3.无线通讯方式采用独立太阳能供电系统，单个设备故障不会影响其他传感器工作，系统稳定性更好；供电设备、采集设备、测量设备高度集成形成测流装置，整机无需接线即可部署安装；

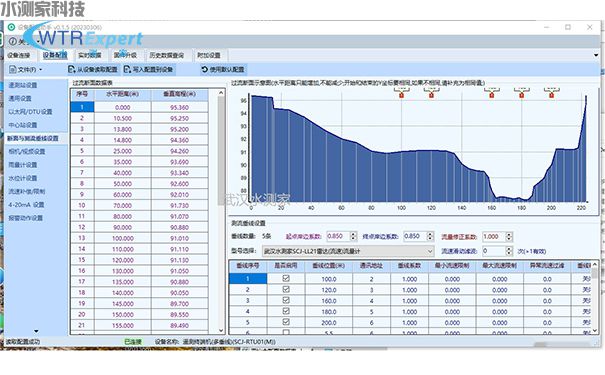

4.非规则断面面积计算算法，天然河道断面不规则且变化，我们结合坐标系积分数据算法，以坐标点的形式，横坐标表示河流河宽，纵坐标表示河流深度，结合断面高程数据，数学模型化的计算不同水深对应的过流面积，实现面积精准计算，支持河道断面断面测绘数据导入。

适用场景：

1.智慧河道管理

2.水文站监测

3.生态流量监测

4.工程建设监测

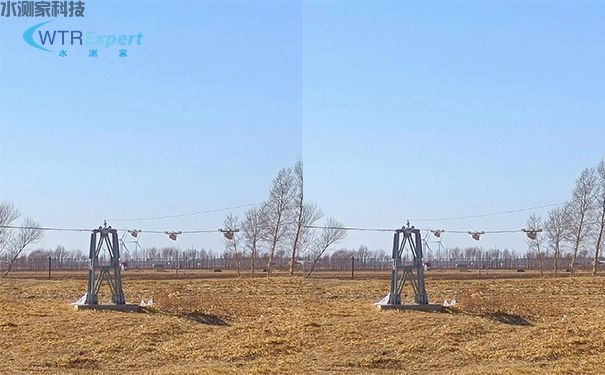

现场应用案例：

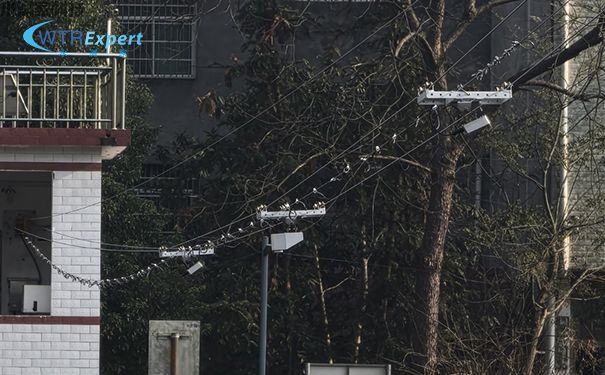

水文站阵列式雷达测流

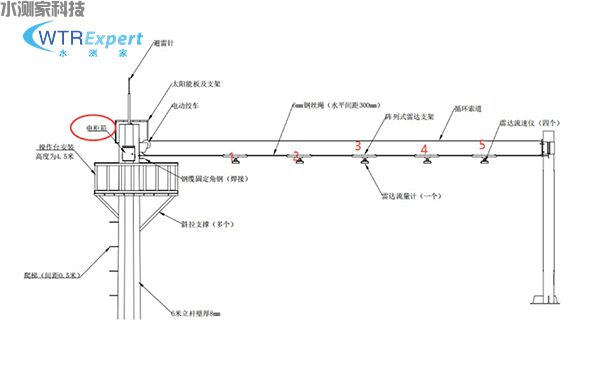

阵列式雷达波测流系统

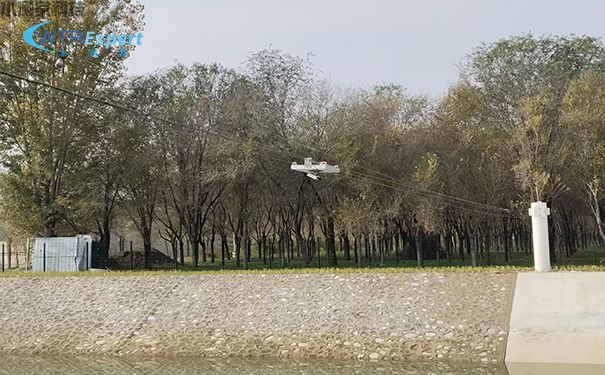

阵列式雷达波测流方案

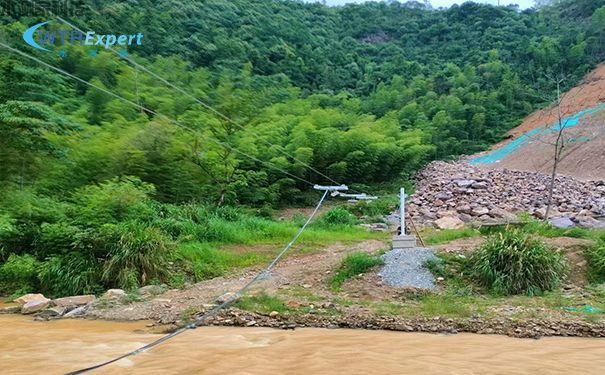

水测家宽河道阵列式雷达测流案例
