太阳能充电控制器设置

在实际安装中，12V太阳能供电系统最为常用，如果使用12V分体式太阳能供电系统，使用时必须先接电池，再接太阳能，否则可能导致12V系统被识别为24V系统，那么此时满电状态下也会显示欠压，并且会输出24-28V的高压将12V的电瓶损坏，如果使用的是锂电池，更会发生爆炸危险！

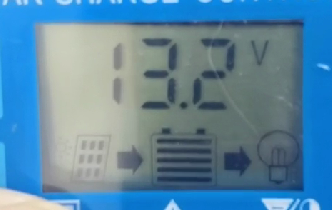

正常充电状态(12V供电系统)

未充电状态（12V供电系统）

如果是晚上安装，则可能不会识别到太阳能，可以测量充电控制器太阳能位置电压

黑暗状态下这个位置电压可能接近0，但是此时如果用灯光近距离照射太阳能，会产生5-8V电压，此时也可以初步判断太阳能接线良好。

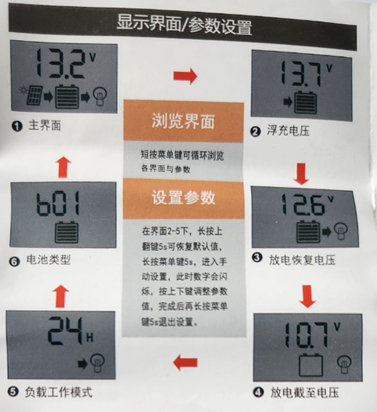

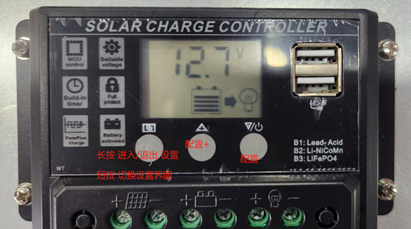

充电控制器的设置

使用时检查充电状态，如果出现识别为24V系统，请将上面6个设置界面按照顺序设置为图片中的值。

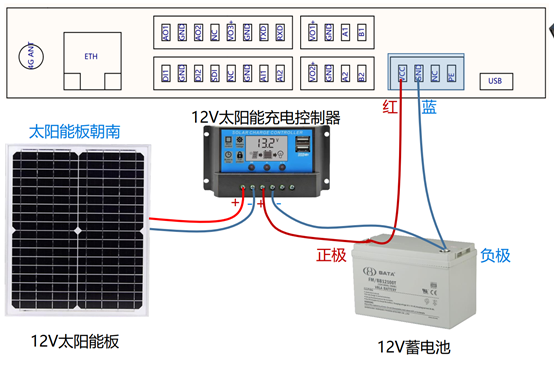

遥测终端机接线

错误示例1：将12V蓄电池设置为12V锂电池

       左上角有个LIT标志，并且电压明明只有12.6V却显示满电状态，而且太阳能有电压却不充电。（原因：12V锂电池充满电压为12.6V，而蓄电池可以达到14V，因为识别错误所以提前显示充满）

错误识别为锂电池

解决方法：将充电模式由B2改为B1
