4-20ma采集模块配置与接线
时间:2025-04-07 10:49:56 点击次数:

4-20ma采集模块配置与接线

    很多项目中需要使用到4-20ma接口的传感器,比如4-20ma的水位计等,如果现场的PLC或者RTU没有4-20ma模拟量采集接口,这个时候可以通过外置一个4-20ma采集模块进行数据转换,我们需要先设置好水位计的安装高度,让水位计能输出液位值,同时知道水位计的量程,本例中将水位计的量程设置为10m。





示例:4-20ma采集模块接 两线制超声波水位计



一.配置



使用USB转RS485模块连接采集模块,将+VS GND 接12V/24V直流电源,DATA+ DATA-连接RS485模块的A,B,打开软件。

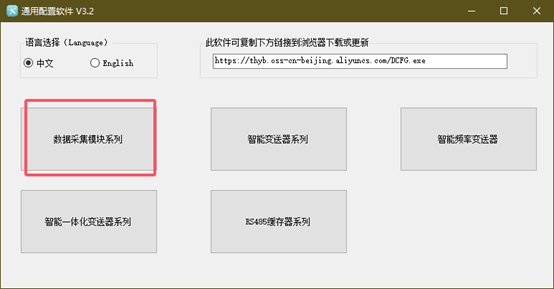

选择中文,点击【数据采集模块系列】

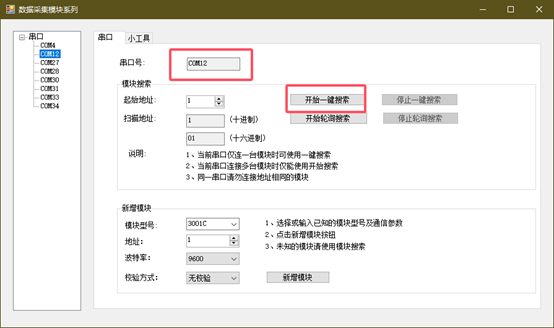

选择串口号(以实际电脑显示串口为准),点击开始搜索






左侧会显示搜索的设备,并选中设备

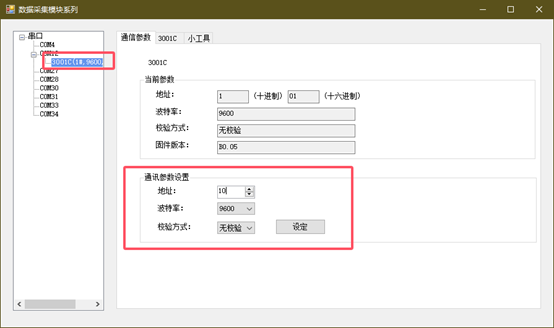

修改通讯地址:在通讯参数设置中,将地址改为 10,点击【设定】即可,之后需要点击左侧的COM号(当前设备使用的),然后选择重新开始搜索。

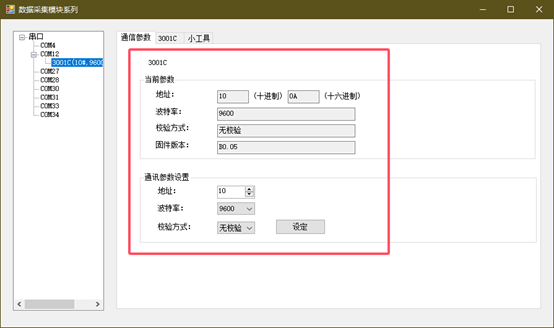

重新搜索到的设备,可以看到地址是10

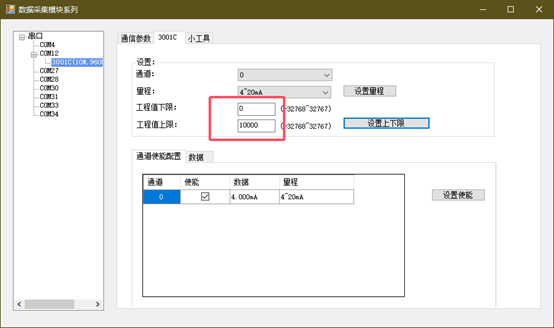

选择3001C这个菜单,按照上图设置,

通道:0,

量程:4-20mA

工程值下限:0

工程值上线:10000









二.接线

       根据现场情况,需要提前设置超声波水位计的安装高度(需要在水位计屏幕上面操作),之后按照下图接线。

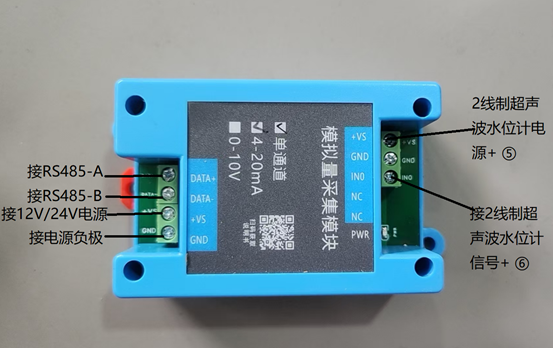

模块接线



水位计



注意:水位计的 是防雷接地线,不是接电源负极!



三.通讯测试

读取数据:

发送:0A 03 00 10 00 01 84 B4

读取寄存器16(十进制)



接收:0A 03 02 08 F5 DA 02

返回水深:0x08F5 转换为10进制:2293mm


如果您有任何问题,请跟我们联系!
