明渠雷达流量计,武汉水测家,SCJ-LL21,雷达流量计

明渠雷达流量计是一种基于雷达多普勒测速原理的非接触式流量测量设备，无需接触水体即可实现流速与水深的同步测量，广泛应用于明渠、河道、灌区等开放渠道的流量在线监测场景。相比传统接触式测量方式，雷达流量计具有安装便捷、免维护、不受水中泥沙与漂浮物干扰等突出优势，成为水利信息化建设中的高性价比选择。

在明渠流量监测应用中，SCJ-LL21雷达流量计通过向水面发射24GHz微波信号，利用回波多普勒频移实时计算表面流速，结合水深测量与渠道断面几何参数，自动换算断面流量，实现全天候连续在线监测。设备支持0-65m/s量程范围，测量精度高、响应速度快，能够满足明渠、河道、灌区干渠等多种场景的测流需求。

武汉水测家SCJ-LL21雷达流量计采用IP68高等级防水设计，适应户外严苛环境，整机功耗极低，支持直流12V供电，非常适合太阳能供电的偏远站点长期无人值守运行。设备配备RS485通讯接口，支持标准Modbus-RTU协议，可无缝对接遥测终端机与数据采集平台，将流量数据实时回传至灌区信息化、智慧水利等管理平台。

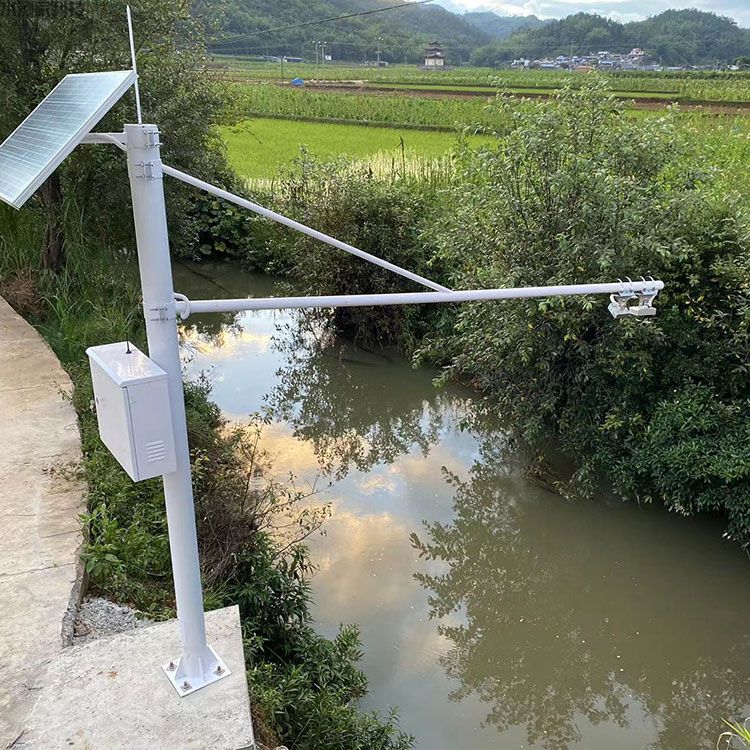

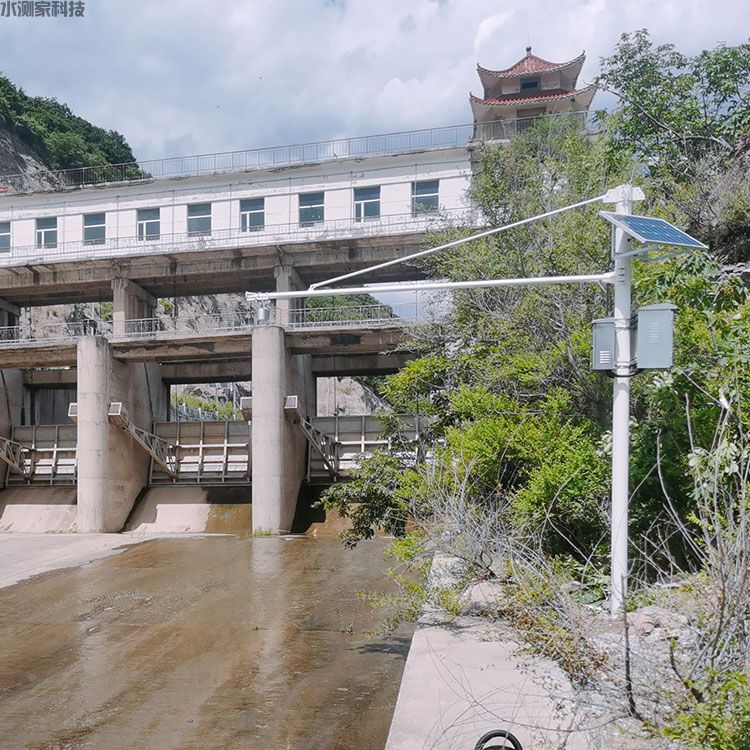

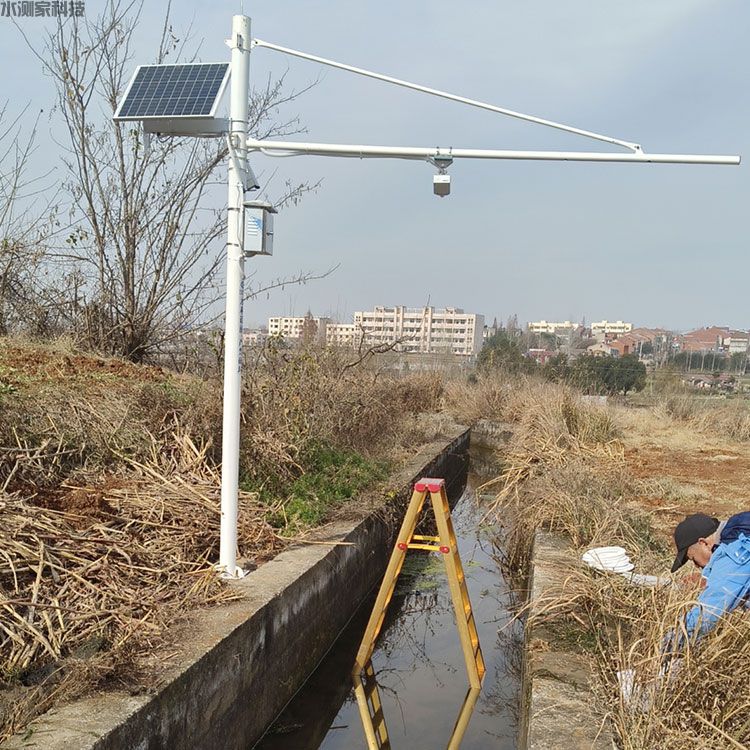

明渠雷达流量计在灌区量水、河道监测、排污口计量等场景中应用广泛，其非接触测量特性有效规避了复杂水体环境对传感器的磨损与污染，显著降低维护成本。配合渠道断面参数自动率定与流量换算，能够为用户提供稳定、准确、可追溯的流量数据，为水资源管理与调度决策提供有力支撑。

武汉水测家长期深耕水利水文测流领域，为明渠、河道、灌区等场景提供雷达流量计、雷达水位计等系列测流产品与整体解决方案，助力水利行业数字化转型升级。

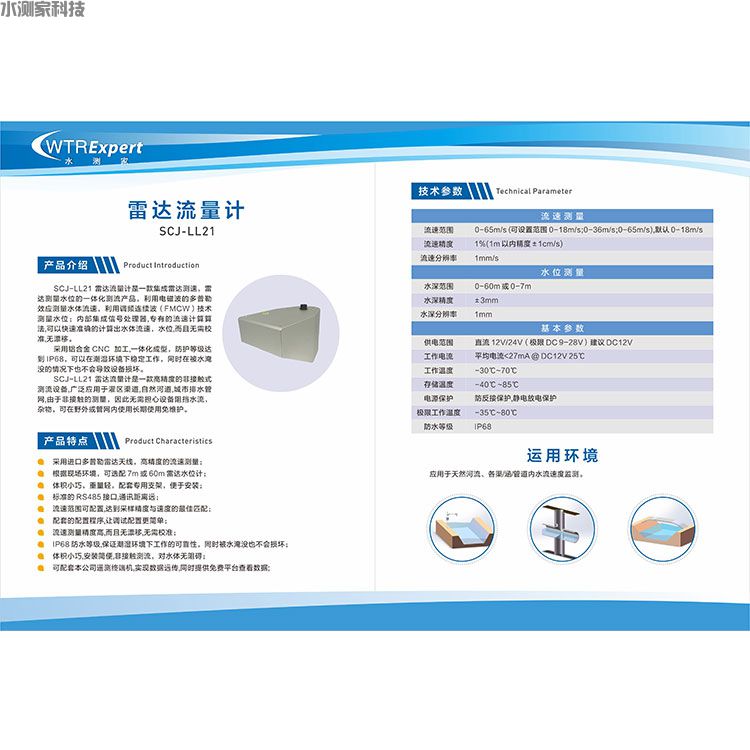

产品参数：

SCJ-LL21雷达流量计

供电范围：直流 12V/24V（极限 DC 9-28V）建议 DC12V

工作电流：平均电流<27mA @ DC12V 25℃ ①

工作温度：-30℃~70℃

存储温度：-40℃ ~85℃

流速范围：0-65m/s (可设置范围 0-18m/s;0-36m/s;0-65m/s),默认 0-18m/s ②

流速精度：1%(1m 以内精度±1cm/s)

流速分辨率：1mm/s

水深范围：0-60m或 0-7m

水深精度：±3mm

水深分辨率：1mm

防水等级：IP68

电源保护：防反接保护,静电放电保护

极限工作温度：-35℃~80℃

通讯接口：RS485 接口(波特率 9600,8,N,1) ,有效传输距离 1000m(>300m 需要 外接 150Ω匹配电阻) ③

通讯协议：标准 Modbus-RTU 协议,功能码 03H

测流雷达频率：24GHz

测流天线波束角：水平方向 12°, 垂直方向 25 °

雷达水位计雷达频率：76-81GHz

雷达水位计天线波束角：全向 6 °

尺寸：160x100x95mm

重量：1.86Kg(不含线缆与支架)
