排污口雷达流量计在线流量监测项目方案

一、项目背景

随着我国生态文明建设深入推进，《中华人民共和国环境保护法》《排污许可管理条例》等政策明确要求，排污单位需对排污口流量、水质进行实时监测，确保污染物达标排放，为总量控制、污染溯源提供数据支撑。当前，我国工业废水、城镇生活污水排放量持续增长，部分排污口存在 “偷排漏排、流量数据造假、监测设备失效” 等问题。据生态环境部通报，2024 年全国排查出的 1.2 万个重点排污口中，约 30% 存在流量监测数据不准确或缺失情况，导致污染物排放量核算偏差超 20%，严重影响环境监管效能。

排污口流量监测是污染管控的 “关键一环”，传统接触式流量计（如电磁流量计、超声波流量计）在排污口高腐蚀、高泥沙、高杂物的复杂工况下，易出现传感器堵塞、电极腐蚀、测量失真等问题，无法满足长期稳定监测需求。雷达流量计凭借非接触式测量、抗干扰能力强、适应恶劣环境等优势，成为某些排污口在线流量监测的优选方案。本项目依托武汉水测家科技的高精度雷达流量计，构建 “全时段、高可靠、智能化” 的排污口在线流量监测体系，实现排污流量实时感知、数据精准传输、异常智能预警，助力生态环境部门提升监管效率，倒逼排污单位落实环保主体责任。

二、现状问题

监测设备适配性差，数据可靠性低：排污口废水含高浓度化学物质（如酸碱、重金属）、大量泥沙与漂浮物（如纤维、残渣），传统接触式流量计（如电磁流量计）电极易被腐蚀、传感器易被堵塞；部分设备测量精度受水温、水质影响大，误差超 10%，无法满足污染物总量核算的精度要求。

数据造假与缺失并存，监管难度大：部分排污单位通过 “断电停设备、修改参数、遮挡传感器” 等方式篡改流量数据，而传统设备缺乏数据篡改追溯功能；同时，排污口多位于偏远区域，设备运维不及时，数据中断现象频发，2024 年某省重点排污口流量数据有效传输率仅 70%，影响监管决策。

监测与预警脱节，异常响应滞后：现有监测系统仅能被动采集流量数据，未与水质数据、排污许可限值联动分析，无法自动识别 “流量骤增骤减、超许可排放” 等异常情况；异常信息需人工排查确认，响应时间超 24 小时，导致偷排漏排行为难以及时制止。

安装维护复杂，综合成本高：传统接触式流量计需断管安装、定期清理传感器，单站点安装耗时 2-3 天，每次维护成本超 2000 元；部分排污口位于河道岸边、地下管网出口，施工环境复杂，安装难度大，进一步推高建设与运维成本。

数据标准不统一，共享联动弱：不同排污口监测设备数据格式不兼容，生态环境部门、排污单位、第三方运维机构数据 “各自为战”，形成 “数据孤岛”；缺乏与环保监管平台（如全国排污许可证管理信息平台）的无缝对接，数据无法直接用于污染物总量核算与执法监管。

三、解决思路

优选非接触式监测设备，提升数据可靠性：采用武汉水测家科技高防护等级、抗腐蚀、抗干扰的雷达流量计，避免与废水直接接触，适配排污口复杂工况；设备具备数据加密与篡改追溯功能，确保流量数据真实可追溯。

构建智能化监测平台，实现异常预警：搭建排污口在线流量监测云平台，整合流量数据、水质数据、排污许可信息，运用算法构建异常识别模型（如流量骤增超 30%、连续 2 小时超许可流量），实现异常情况自动预警，预警响应时间缩短至 1 小时内。

简化安装维护流程，降低综合成本：选择武汉水测家科技轻量化、免维护设计的雷达流量计，采用支架式安装，无需断管施工，单站点安装时间缩短至 1 小时内；设备具备远程校准、故障自诊断功能，年维护次数≤1 次，降低运维成本。

统一数据标准，实现共享联动：按照《污染物在线监控（监测）系统数据传输标准》（HJ 212）统一数据格式，打通与环保监管平台的数据接口，实现流量数据实时上传、自动汇总与总量核算，支撑监管部门执法与决策。

强化多方协同管理，落实主体责任：建立 “生态环境部门监管、排污单位自管、第三方运维” 三方协同机制，平台为各方分配不同权限（监管部门查看数据与预警、排污单位查看自排数据、运维方管理设备状态），形成监管闭环。

四、硬件感知体系

雷达流量监测设备：在工业企业排污口、城镇污水处理厂出口、河道排污口等重点监测点位，布设武汉水测家科技的雷达流量计，实现非接触式流量监测；根据排污口类型（如明渠、管道、河道岸边），选择对应型号的雷达流量计。

数据采集与传输设备：采用武汉水测家科技的遥测终端机（RTU），接入雷达流量计数据，通过 4G/5G、LoRa 无线通信上传至监测平台。

视频监控设备：在重点排污口配套高清夜视摄像头，实时监控排污口周边情况（如是否有偷排管道、设备是否被破坏），辅助判断流量异常原因。

辅助监测设备：在排污口同步布设武汉水测家科技的 pH 传感器、浊度传感器，实现流量与水质数据联动监测，提升异常识别准确性；配备防雷防水保护箱，保障设备在户外恶劣环境下稳定运行。

应急监测设备：配备武汉水测家科技的便携式多普勒超声波流量计，用于设备故障时的临时补测，或执法检查时的现场流量核验。

五、产品选型

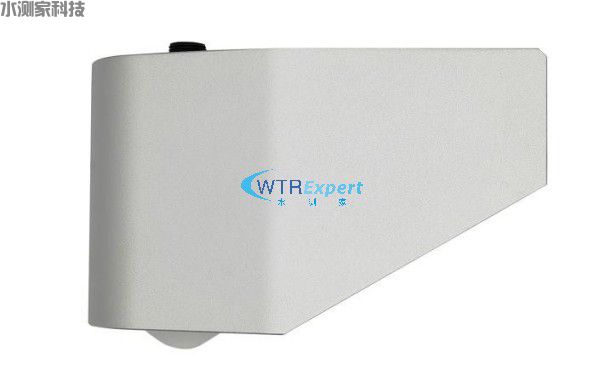

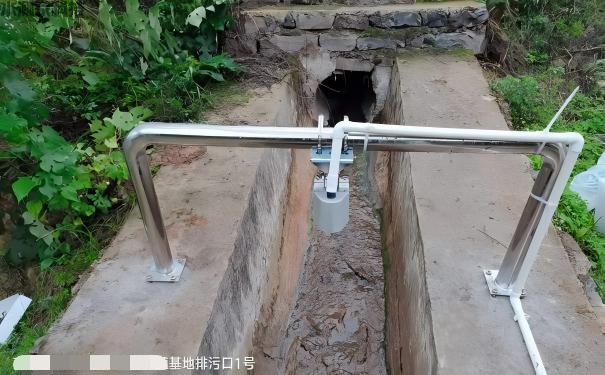

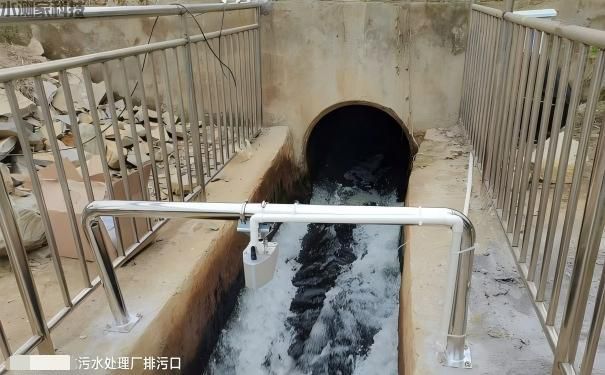

明渠式雷达流量计：在工业企业明渠排污口、城镇污水处理厂明渠出口，选用武汉水测家科技雷达流量计，适配明渠、梯形渠、矩形渠等不同渠道类型，测量范围 0-20m/s（流速）、0-12m（水位），流量测量精度 ±2%，满足污染物总量核算精度要求。该设备采用高频雷达技术，非接触式测量，不受废水腐蚀、泥沙堵塞影响；防护等级 IP68，可在暴雨、高温、低温环境下稳定运行；终端支持 4G无线通信，数据采样频率 1-240 分钟可调，内置大容量存储芯片，可缓存 3 个月数据，通信中断时数据不丢失。设备具备数据加密功能，防止数据篡改；同时支持远程校准，通过平台即可调整测量参数，无需现场操作，大幅降低运维难度，为明渠排污口流量监测提供高可靠解决方案。

遥测终端机（RTU）：选用武汉水测家科技遥测终端机，作为数据采集与传输核心，支持多路传感器接入，可同时采集雷达流量计、pH 传感器、浊度传感器数据。该设备兼容 HJ 212 数据传输标准，能无缝对接全国排污许可证管理信息平台，自动按照监管要求上传流量、水质数据；支持 4G/5G、LoRa 双模通信，在地下管网排污口等无公网信号区域，自动切换至 LoRa 传输，通过网关接入平台；具备数据断点续传功能；适应户外、地下等多种安装环境，同时支持太阳能 + 锂电池供电，确保无市电供应的偏远排污口设备正常运行，为数据稳定传输提供核心支撑。

高清夜视摄像头：在重点排污口（如化工企业排污口、河道敏感区域排污口）配套海康高清夜视摄像头，分辨率 400 万像素，夜视距离≤35 米，可清晰捕捉排污口水流状态、设备是否被破坏等画面。设备防护等级 IP66，具备防水、防尘、防雷功能，适应户外暴雨、强风环境；支持移动侦测功能，当监测到有人靠近设备或排污口异常时，自动抓拍并推送告警信息至平台，辅助监管部门排查偷排漏排行为；同时支持 ONVIF 协议，可与流量监测平台联动显示，实现 “数据 + 画面” 双重监管，避免仅依赖数据导致的监管盲区。

通过本项目实施，可实现重点排污口流量监测覆盖率从 65% 提升至 98%，数据有效传输率从 68% 提升至 95%，异常响应时间从 24 小时缩短至 1 小时内，排污单位偷排漏排行为发生率下降 60%；构建起 “实时监测、智能预警、精准监管、高效溯源” 的排污口流量监管体系，为生态环境部门提供科学执法依据，倒逼排污单位落实环保责任，助力打赢碧水保卫战，推动生态环境质量持续改善。
