水雨情监测北斗信道改造项目实施方案

一、项目背景

水雨情监测系统作为防汛抗旱、水资源管理的核心环节，其数据传输的稳定性与可靠性直接关系到灾害预警的时效性和准确性。当前，传统通信网络在偏远山区、河道峡谷等区域存在覆盖盲区，尤其在台风、暴雨等极端天气下，4G/5G网络易出现信号中断，导致水雨情数据传输延迟甚至丢失，严重影响防汛决策效率。据统计，我国约30%的水文监测站点位于通信薄弱区域，在2023年汛期因通信中断导致的预警延迟事件占比达18%，暴露出传统通信方式在极端条件下的脆弱性。

从战略层面看，北斗卫星导航系统作为我国自主可控的全球卫星导航系统，已具备短报文通信、定位导航等功能，在应急通信领域展现出独特优势。《“十四五”国家应急体系规划》明确提出，要“推进北斗系统在灾害监测预警中的深度应用，构建卫星通信与地面通信融合的应急通信网络”。在此背景下，开展水雨情北斗信道改造项目，通过北斗卫星通信技术弥补传统网络短板，构建“卫星+地面”双信道传输体系，成为提升水雨情监测数据传输可靠性、强化国家水安全保障能力的战略举措。

二、现状问题

通信覆盖不足：偏远山区、中小流域的水文监测站点因地形限制，4G/5G网络覆盖率不足60%，部分站点需依赖GPRS等老旧网络传输数据，通信带宽低、延迟高，无法满足实时监测需求。例如，西南山区部分雨量站在暴雨季节因基站损毁导致数据中断时间长达72小时。

抗灾能力薄弱：传统通信网络在极端天气下易受洪涝、台风等灾害破坏，2021年河南暴雨中，超50%的水文站点因通信基站断电断网导致数据失效，严重影响洪水演进模拟与预警发布。

信道单一风险：现有水雨情监测系统多依赖单一通信信道，缺乏备用传输链路，当主信道故障时无法实现自动切换，存在数据传输中断风险。某流域曾因光纤光缆被施工挖断，导致12小时内无法获取关键断面流量数据。

设备兼容性差：早期建设的水文监测设备多采用定制化通信协议，与北斗通信模块兼容性不足，需对存量设备进行硬件改造或协议适配，改造成本较高。

运维管理困难：通信链路故障定位依赖人工巡检，偏远站点单次故障排查时间超过24小时，且缺乏远程诊断手段，导致设备维护效率低下。

三、建设思路

构建双信道传输体系：以北斗卫星短报文通信为备份信道，与4G/5G、光纤等地面通信形成互补，实现“主信道优先、备份信道自动切换”的智能传输机制，确保极端条件下数据不丢失。

升级终端通信模块：对存量水文监测设备加装北斗通信模组，支持短报文数据压缩传输，同时开发统一通信协议，实现多信道数据格式标准化转换。

建设北斗地面接收系统：在流域中心站部署北斗地面接收终端，构建区域性北斗通信网络，提升短报文接收效率与稳定性，降低卫星通信时延。

开发智能管理平台：集成信道状态监测、自动切换控制、数据补发等功能，通过AI算法预测信道故障概率，提前启动备份信道，实现通信链路的智能化运维。

建立应急通信预案：制定北斗信道启用流程与应急响应机制，开展常态化演练，确保在地面通信中断时，30分钟内完成北斗信道切换，保障水雨情数据连续传输。

四、硬件感知体系

1、北斗通信终端

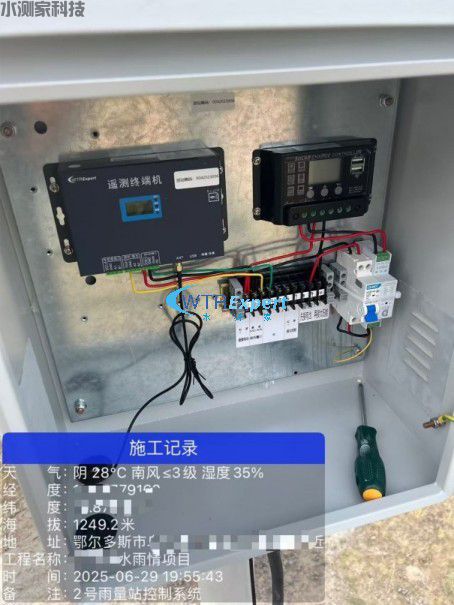

北斗三号卫星传输终端设备：采用“北斗+4GRTU”双模通信终端，支持自动切换信道。终端配合北斗三代短报文模块，通信频段B1I/B3I，发射功率≤5W，具备数据压缩功能，单次短报文可传输100字节水雨情数据（含雨量、水位、流量等参数），通信间隔可配置为1-60分钟。

北斗授时模块：集成北斗卫星授时功能，授时精度≤100ns，为水雨情数据提供精准时间戳，确保多站点数据同步性，避免因时钟偏差导致的数据分析误差。

2、地面接收系统

北斗指挥机：在流域管理中心部署北斗指挥机，支持同时接收100路以上终端短报文，具备数据存储、解析、转发功能，通信误码率极低。指挥机通过网口与监测平台对接，支持TCP/IP协议，实现短报文数据实时解析与入库。

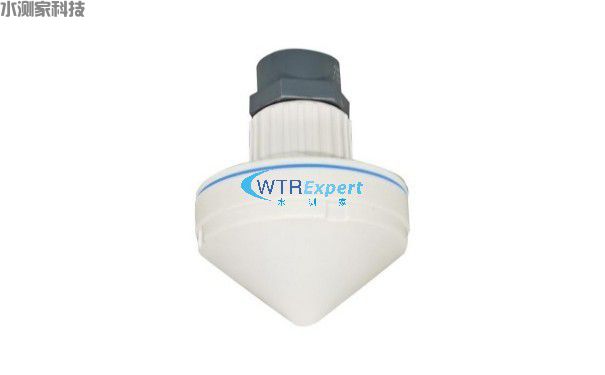

增益天线：配置高增益北斗天线，天线增益≥8dBi，波束宽度≥60°，采用全向接收设计，提升山区、峡谷等遮挡区域的卫星信号接收能力，降低通信盲区。

3、数据中继设备

北斗中继站：在高山、峡谷等信号遮挡严重区域部署中继站，中继站内置北斗转发模块，可接收周边50公里内终端短报文，通过4G/5G回传至中心站，扩大北斗通信覆盖范围，解决“地形盲区”问题。

应急通信车：配备车载北斗通信系统，含便携式卫星天线、电源系统、数据处理终端，可在现场通信中断时快速搭建临时通信枢纽，支持10路以上终端并发通信，满足应急监测需求。

4、供电与防护设备

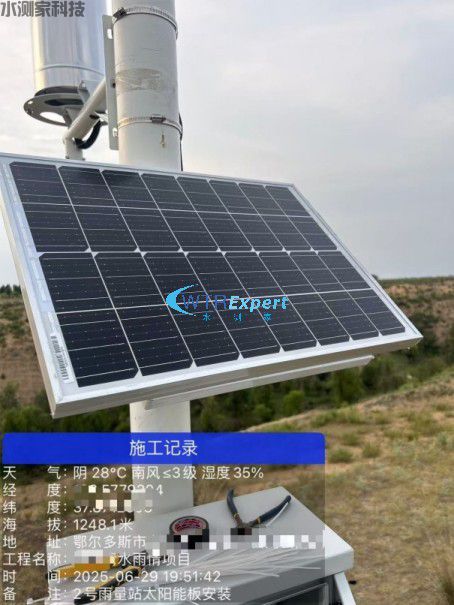

混合供电系统：采用20W太阳能板+12V/20Ah锂电池组合，太阳能转换效率≥22%，在连续阴雨3天条件下可保障终端正常工作。配备智能充电控制器，支持过充过放保护。

防雷接地装置：终端与天线均需安装防雷器，接地电阻≤4Ω，防止雷电干扰导致设备损坏，保障通信链路稳定。

六、场景应用

常规水雨情监测：在日常监测中，终端优先采用4G/5G信道传输数据，北斗信道作为热备份。管理平台实时监测信道质量，当4G/5G信号强度低于-100dBm时，自动切换至北斗信道，确保数据传输不间断。例如，某水库水位站在正常情况下通过4G传输数据，当山区暴雨导致基站信号减弱时，系统自动启用北斗短报文，每10分钟传输一次水位数据。

极端天气应急监测：台风、洪涝等灾害发生时，地面通信网络可能大面积瘫痪，北斗信道成为唯一数据传输通道。终端自动切换至北斗模式，加密传输关键水雨情数据，中心站通过北斗指挥机实时接收，为防汛指挥提供决策依据。如2024年某流域遭遇特大暴雨，12个偏远雨量站通过北斗信道持续传输数据，为水库调度争取了3小时预警时间。

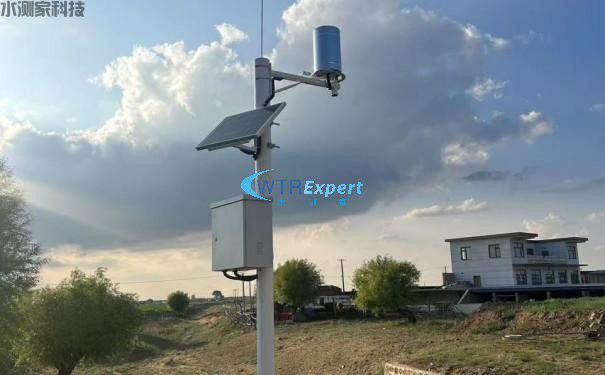

偏远区域补盲监测：在无4G覆盖的山区、荒漠等区域，直接部署北斗单模终端，通过短报文定时传输数据。例如，西北某内流河区域新增5个雨量站，因无地面网络，全部采用北斗终端，每日传输4次雨量数据，填补了监测盲区。

工程安全监测：对水库大坝、堤防等水利工程，利用北斗终端传输变形监测数据（位移、沉降等），结合北斗高精度定位功能，实现毫米级形变监测。当发现异常变形时，终端通过北斗短报文实时报警，如某水库坝体位移超过阈值时，3分钟内将报警信息发送至管理中心。

应急抢险通信：在抢险现场，应急通信车通过北斗信道建立临时通信链路，保障现场图像、数据回传。例如，某河道决口抢险时，通信车部署在现场，将无人机航拍画面通过北斗卫星回传，指挥中心实时掌握抢险进展，优化资源调配。

数据补传与追溯：当通信中断导致数据丢失时，终端在信道恢复后自动触发数据补发机制，通过北斗短报文补传中断期间的数据。管理平台支持历史数据追溯，如某站点因4G故障中断2小时，信道恢复后5分钟内完成数据补传，确保数据完整性。

该方案通过北斗信道改造，构建了“天地一体”的水雨情通信网络，可使偏远站点数据传输可靠性提升至99.9%，极端天气下数据中断时间缩短至30分钟以内。若需调整设备参数、补充预算明细或优化应急流程，可进一步细化方案。
