多普勒超声波流量计在地下雨污管网监测场景中的全流程技术指南
一、设备选型：多维匹配复杂工况的核心逻辑
（一）传感器选型

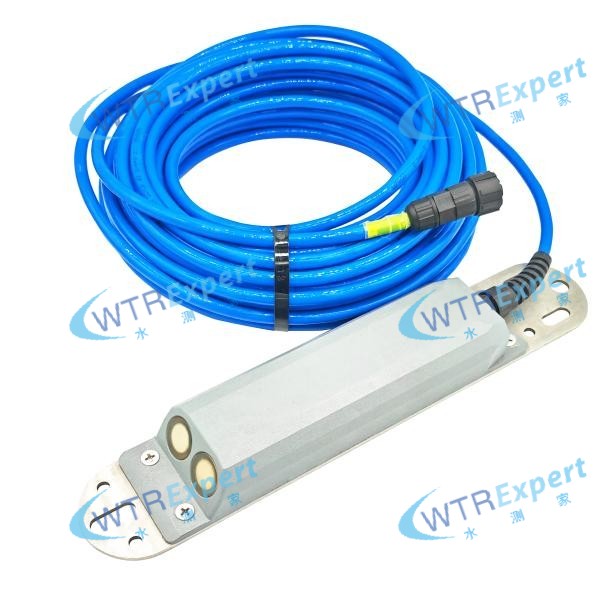

多普勒超声波流量计：武汉水测家科技自主研发设计的多普勒超声波流量计，体积小巧，基于多普勒效应接触式测量水体的水位、流速及流量，一体式设计方高效感知采集数据。
技术参数：
供电范围：直流12V/24V（极限DC6-28V）建议DC12V
工作电流：<45mA@DC12V25℃
工作温度：0℃~60℃
存储温度：-40℃~85℃
流速范围：0-12m/s(可设置范围0-4m/s;0-6m/s;0-8m/s;0-12m/s)
流速精度：1%(1m以内精度1cm/s)
流速分辨率：1mm/s
水深范围：0-10m
水深精度：±0.5%
水深分辨率：1mm
水温范围：0℃~60℃
水温精度：±0.5℃
防水等级：IP68
工作功耗：<0.5W@DC12V
电源保护：防反接保护,静电放电保护
极限工作温度：-30℃~70℃
通讯接口：RS485接口(波特率9600,8,N,1),有效传输距离1000m(>300m需要外接150Ω匹配电阻)
通讯协议：标准Modbus-RTU协议,功能码
补偿方式：声速补偿,用户参数补偿
超声波频率：1MHz±30Hz
（二）传输终端适配

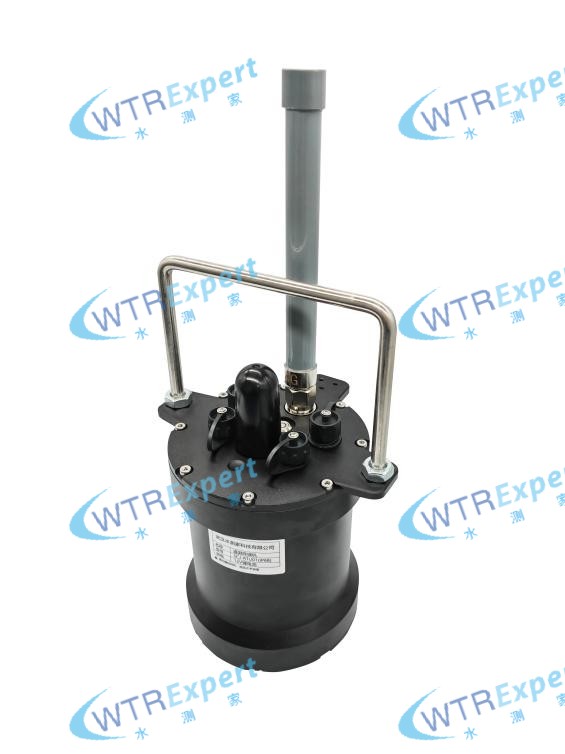

锂电池遥测终端：考虑到地下雨污管网供电不方便，全新的硬件电路设计和定制的软件算法，使得设备功耗极低，在里电磁供电情况下具备很长的续航，保证设备的在线监测和数据存储传输。
（三）环境适应性设计
防水等级：地下检查井环境需达到IP68标准。
（四）智能功能配置
数据存储：内置大容量存储芯片，支持数据断点续传。
二、点位布设：基于水力模型的精准布局
（一）主干网监测节点
汇流节点：在地下管网交汇处设置监测点，如深圳市光明区海绵城市项目中，在茅洲河支流汇入口部署了24套多普勒流量计，实时监测合流污水量。
瓶颈节点：在坡度突变段，通过监测流速异常识别淤积风险。

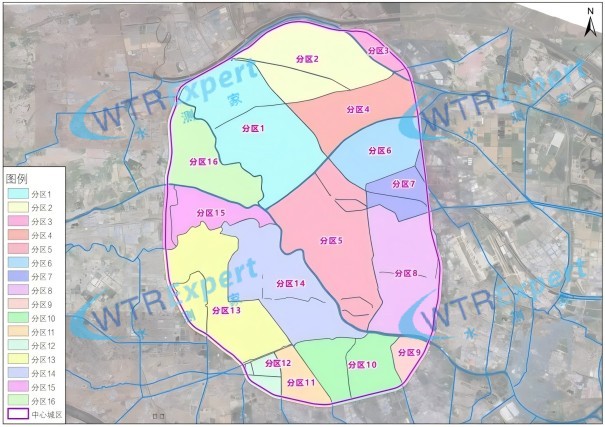

水利杂志图片-中心城区洪涝模型
（二）功能区域监测
工业区：在化工园区总排口设置多参数监测站，同步监测流量、COD、氨氮，实现排污总量动态管控。
商业区：北京国贸商圈采用分布式传感器网络，在8个雨水篦子部署微型流量计，精准计量初期雨水污染负荷。
（三）特殊场景监测
倒虹管：南京秦淮河倒虹管项目中，在管顶设置压力传感器，结合流量数据计算管道淤积厚度。
调蓄池：成都环城生态公园调蓄池采用雷达水位计与流量计联动，实现72小时内排空率达95%的精准控制。
三、设备安装：全流程质量管控要点
（一）安装环境预处理
管道清洁：采用高压水射流清除管道内的淤积物，确保传感器安装处无淤堵。
障碍物清除：清理水下管道内的较大垃圾等障碍物，保障超声波信号传输。
有毒气体排出：严格保证安全第一，提前使用换气排气装置、带防毒面罩等防护措施，安全安装调试。
（二）明渠安装规范

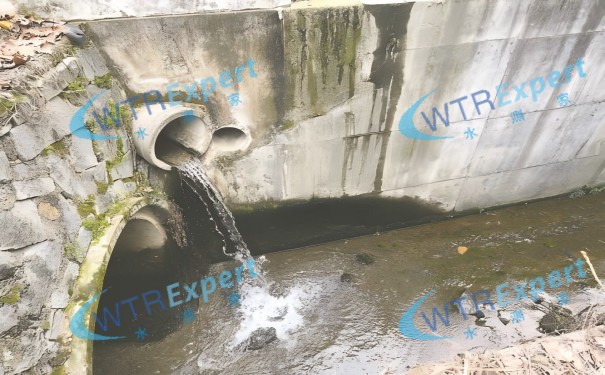

标准断面选择：优先选择矩形断面，有混凝土硬化的箱涵或明渠，安装时传感器处于顺直段，确保水流平稳流态稳定。
（三）管道安装工艺

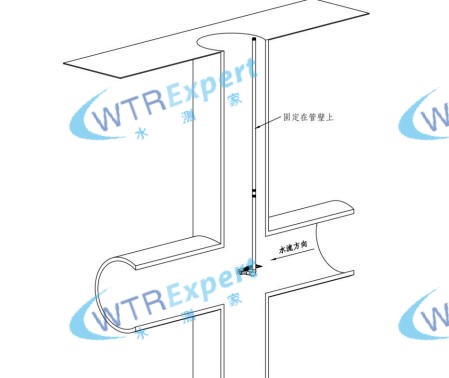

定制L型金属支架，将传感器固定在支架上，支架伸到横管内，锂电池遥测终端固定在井口，便于信号通畅。
四、设备调试：全生命周期精度保障
（一）静态校准
零点漂移测试：将传感器浸入静水槽，24小时内零点漂移需<±0.01m/s。
（二）动态测试
比测验证：在某项目中，采用超声波流量计与电磁流量计进行比测，误差<±1.2%。
流态模拟：通过软件模拟复杂流态，优化传感器安装角度，减少测量偏差。
（三）智能诊断
故障预警：采用智能算法分析历史数据，提前预警传感器故障。
动态测量：根据现场水位、流速等数据，动态调整采集上传间隔，保障在异常情况下主动安全高效测量。
五、运维管理：数字化转型路径
（一）预防性维护
定期清洁：定期清洗传感器表面，确保传感器没被垃圾杂物覆盖。
（二）智能运维平台
数据中台：构建基于Hadoop的大数据平台，实现百万级数据点的实时处理。
AI诊断：部署卷积神经网络识别异常流量模式。
（三）资产全周期管理
数字孪生：建立管网三维模型，实时映射物理资产状态，维修工单派发效率提升。
六、行业发展趋势
（一）技术创新方向
多参数融合：集成pH、电导率等传感器，实现水质水量同步监测。
电池技术突破：行业内新的电池技术突破，争取电池续航更久。
（二）标准体系完善
国标制定：参与起草《城镇排水管道流量监测技术规程》，规范设备选型、安装、运维等环节。
认证体系：推动建立第三方检测认证机构（如中国计量科学研究院），保障设备质量一致性。
（三）数字化转型
云边协同：采用边缘计算实现数据本地化处理，减少云端存储量。
数字孪生：构建城市级管网数字孪生体（如Unity引擎），为海绵城市规划提供决策支持。
七、结论
多普勒超声波流量计作为智慧管网的核心感知设备，其技术应用需贯穿从选型到运维的全生命周期。通过多维适配、精准布局、精细安装、智能调试和数字化运维，可显著提升雨污管网监测的精度和效率，为城市生命线安全运行和海绵城市建设提供坚实支撑。武汉水测家科技作为源头研发厂家，自主研发的多普勒超声波流量计和遥测终端机通过了权威部门检测，设备在多个实战项目中成熟应用。

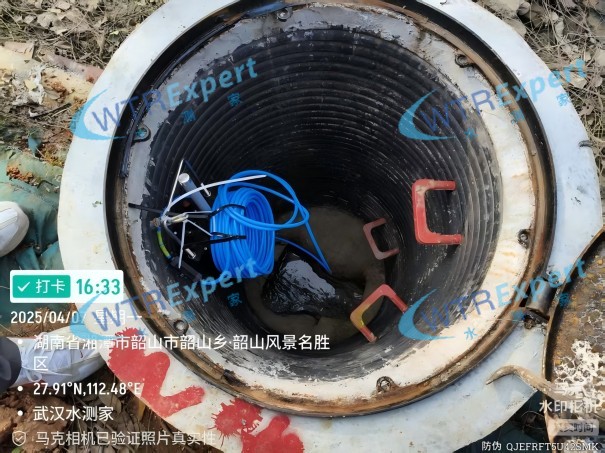

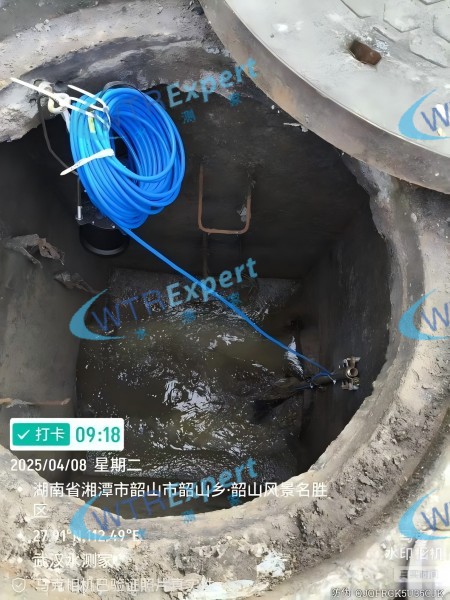

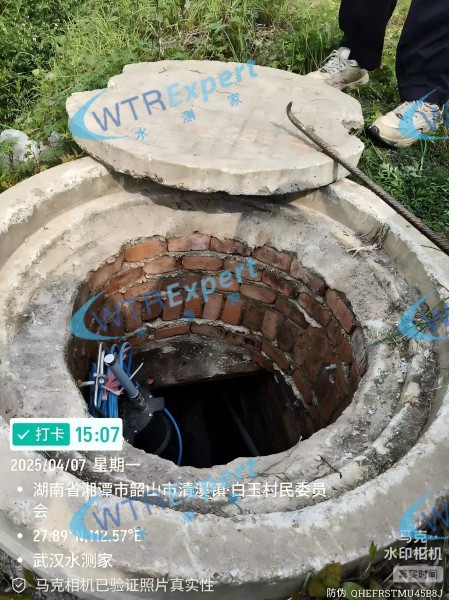

项目案例图：
