多声道时差法明渠流量计,时差法流量监测方案

水测家多声道时差法明渠流量计是一种基于超声波时差原理测量明渠中水流速及流量的高精度设备，广泛应用于水利、环保、灌溉等领域。以下是其核心要点：

1. 工作原理

• 时差法测速：
  超声波换能器成对安装（上游与下游），分别顺流和逆流发射超声波。由于水流影响，顺逆流传播时间不同，通过时差计算流速
  $v=\frac{L}{2\cos \theta }\cdot \frac{\mathrm{\Delta }t}{t_1{t}_{}}$

• 多声道设计：

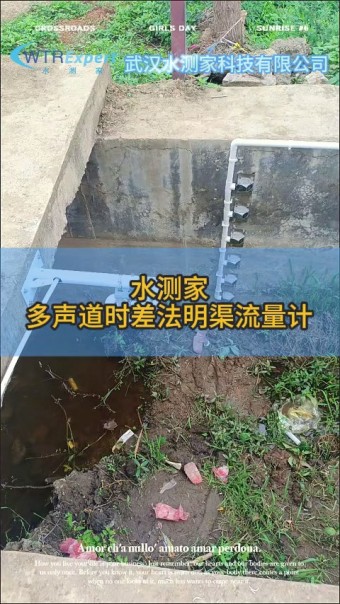

  在渠道断面布置多个测量层（通常3-8声道），获取不同水深位置的流速，通过积分计算断面平均流速，结合水位数据（通过压力传感器或超声波水位计）和渠道几何尺寸（如梯形、矩形断面）计算流量
  $Q=A$

2. 系统组成

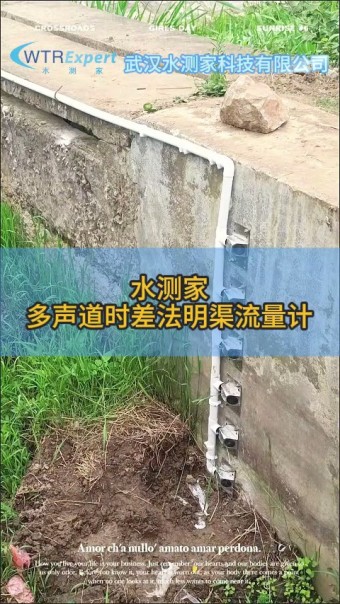

• 超声波换能器：发射/接收信号，耐腐蚀，适应水下环境。

• 信号处理单元：高精度计时和数据处理。

• 水位传感器：实时监测水位变化。

• 数据采集与通信模块：支持远程传输（如4G、RS485）。

• 安装支架：确保换能器定位准确，角度稳定。

3. 技术优势

• 高精度：多声道覆盖全断面，减少单点测量误差，精度可达±1%~±3%。

• 非接触/少维护：无活动部件，适用于泥沙含量高或腐蚀性水体。

• 实时监测：连续输出流速、水位、流量数据，支持智能预警。

• 适应性广：可用于梯形、矩形、U型渠等，支持自由流/非自由流条件。
